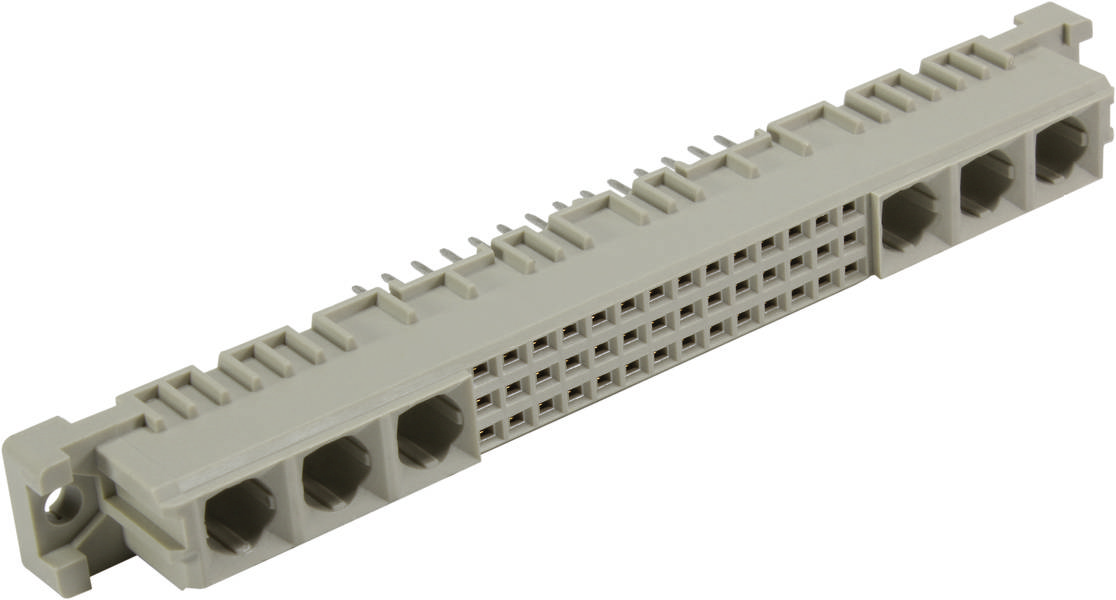

HARTING 09032426805 vzmetna letev Število vrst 3 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vzmetna letev
Izvedba
raven
RM
2.54 mm
7.62 mm
Vsebina
1 kos
Skupno število polov
48
Podatkovni list izdelka (PDF)
19 kos - zaloga Nemčija
Število
Skupaj (15,99 € / Kos)
15,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 09 03 242 6805 vzmetna letev Število vrst 3 Skupno število polov 48 1 kos
- Skupno število polov 48
- Število vrst 3
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: DIN 41612
- Komponenta: ženski konektor
- Opis kontakta: naravnost
- Vrsta povezave: povezava z valovito spajko
- Vrsta povezave: matična plošča s hčerinsko kartico; medetažna plošča s kablom
- Število stikov: 48
- Dolžina žebljička: 4,5 mm
- Vrstice vtičnih kontaktov: 3
- Razmak, stran priključka: 2,54 mm;
- Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
- Izolacijska upornost:> 1012Ω
- Kontaktni upor: ≤ 20 mΩ
- Mejna temperatura: -55... +125 °C
- Sila vstavljanja in izvleka: ≤ 40 N
- Cikli parjenja: ≥ 400
- Preskusna napetost Ueff: 1 kV
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
- Barvni vložek: RAL 7032 (prodnato siva)
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60603-2
- Neto teža: 10 g
- Oznaka: Tip M
- Korak, vtična stran: 2,54 mm;
- Odmik: ≥ 1 mm
- Plazna pot: ≥ 1 mm
- Značilnosti: posebni kontakti brez svinca: glejte podatkovni list izbranih kontaktov
- Število signalnih kontaktov: 42
- Število posebnih stikov: 6
- Montaža tiskanega vezja: s prirobnico
- Vroče priključitev: ne
- Železniška klasifikacija: F4/I3 po NFF 16-101/102
- Kontaktni sklop: vrstice a, b in c, pozicije 10, 11, ... , 22, 23
- Kodiranje: Kodiranje z izgubo stika
- Vrsta izdelka
vzmetna letev
- Izvedba
raven
- Skupno število polov
48
- Število vrst
3
- RM
2.54 mm
7.62 mm
- Priključek
spajkalni
- Barva
prodno siva (RAL 7032)
- Material ohišja
PA
- Proizv. št. delov
09032426805
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
09 03 242 6805
- Prehodna upornost
20 mΩ
- Izolacijska upornost
1012 Ω
- Dolžina zatiča
4.5 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3000445 HARTING 09032426805 vzmetna letev Število vrst 3 1 kos
Tehnični podatki 3000445 HARTING 09032426805 vzmetna letev Število vrst 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3000445 HARTING 09032426805 vzmetna letev Število vrst 3 1 kos
Opis
Ženski konektor, valovito spajkalna povezava, nazivni tok: 2 A, kontakti: 48, ravni, bakrova zlitina
