Name: HARTING 09052486821 vzmetna letev Število vrst 3 1 kos
Brand: HARTING
SKU: 3000405
Availability: BackOrder

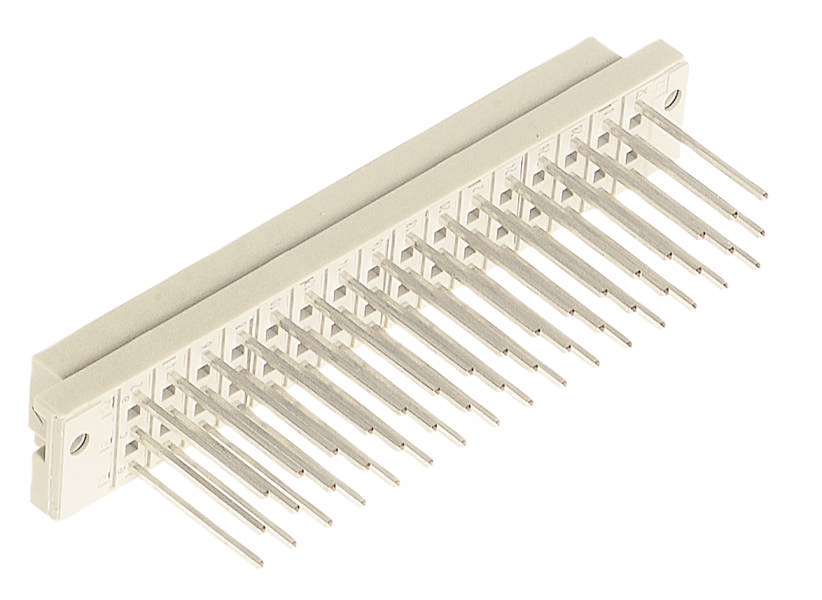

Plastični vtič z več kovinskimi igli, razporejenimi v vrsti. Primeren za elektronske povezave.

Vrsta izdelka

vzmetna letev

Izvedba

raven

Vsebina

1 kos

Skupno število polov

Število vrst

Podatkovni list izdelka (PDF)

Dostava pet.,23.10.

79 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (28,99 € / Kos)

28,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

HARTING 09 05 248 6821 vzmetna letev Število vrst 3 Skupno število polov 48 1 kos

Skupno število polov 48
Število vrst 3
Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Serija: DIN 41612
Komponenta: ženski konektor
Opis kontakta: naravnost
Vrsta povezave: ovojna povezava
Vrsta povezave: PCB na kabel
Število stikov: 48
Dolžina žebljička: 20 mm
Vrstice vtičnih kontaktov: 3
Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
Izolacijska upornost:> 1012Ω
Kontaktni upor: ≤ 15 mΩ
Mejna temperatura: -55... +125 °C
Sila vstavljanja in izvleka: ≤ 75 N
Cikli parjenja: ≥ 400
Preskusna napetost Ueff: 1,55 kV (kontakt-kontakt);
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
Barvni vložek: RAL 7032 (prodnato siva)
Material kontaktov: bakrova zlitina
Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Ni na strani priključka
Razred vnetljivosti materiala po UL 94: V-0
Standardi: IEC 60603-2
Neto teža: 28,85 g
Oznaka: Tip E
Korak, vtična stran: 5,08 mm
Odmik: ≥ 3 mm
Plazna pot: ≥ 3 mm
Lastnosti: brez svinca
Montaža tiskanega vezja: s prirobnico
Vroče priključitev: ne
Železniška klasifikacija: F4/I3 po NFF 16-101/102
Kontaktni sklop: vrstice a, c in e, pozicije 2, 4, ... , 30, 32
Kodiranje: kodiranje lukenj z izgubo kontakta

Vrsta izdelka: vzmetna letev

Izvedba: raven

Skupno število polov: 48

Število vrst: 3

Priključek: navojni priključek

Barva: prodno siva (RAL 7032)

Material ohišja: PA

Proizv. št. delov: 09052486821

Vsebina: 1 kos

Material kontakta: bakrena zlitina

Vrsta: 09 05 248 6821

Prehodna upornost: 15 mΩ

Izolacijska upornost: 1012 Ω

Dolžina zatiča: 20 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Direct connection

: Other

: 20 mm

: 3

: 5.08 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3000405 HARTING 09052486821 vzmetna letev Število vrst 3 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3000405 HARTING 09052486821 vzmetna letev Število vrst 3 1 kos

Opis

Ženski konektor, priključek za navijanje, nazivni tok: 6 A, kontakti: 48, ravni, bakrova zlitina, plemenita kovina preko Ni na strani vtiča, Ni na strani priključka
