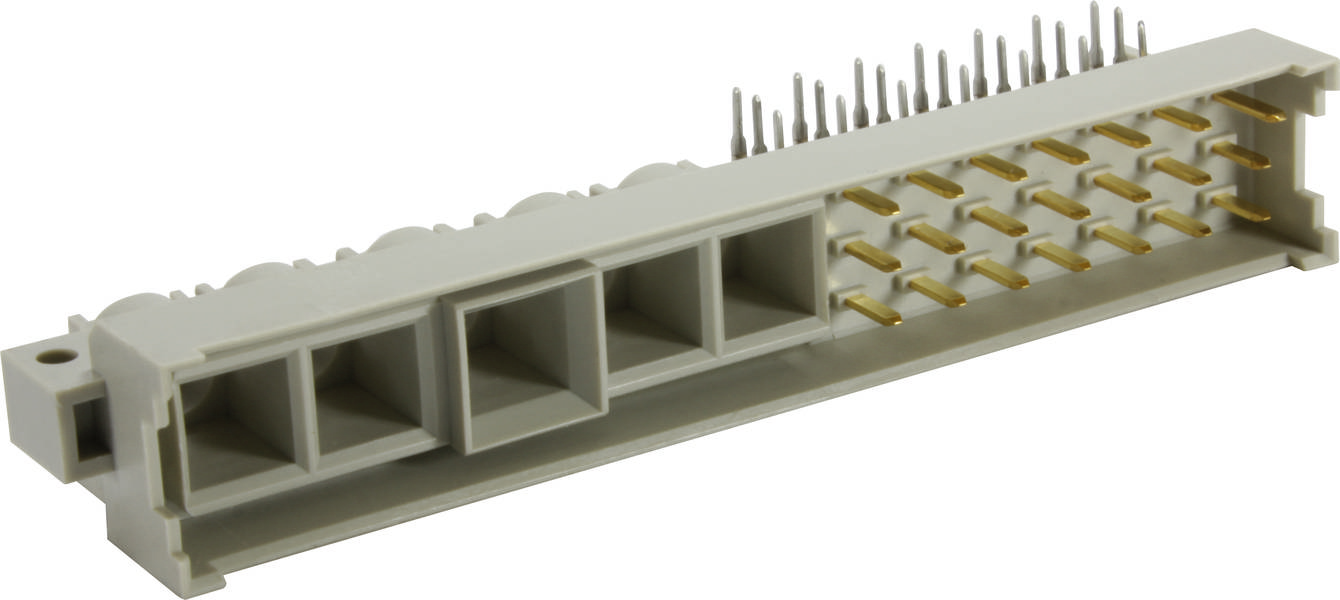

HARTING 09061216981 večpolni moški konektor 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
večpolni moški konektor
Izvedba
pod kotom
RM
2.54 mm
5.08 mm
Vsebina
1 kos
Skupno število polov
26
Podatkovni list izdelka (PDF)
Število
Skupaj (20,99 € / Kos)
20,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 09 06 121 6981 večpolni moški konektor Skupno število polov 26 1 kos
- Skupno število polov 26
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: DIN 41612
- Komponenta: moški konektor
- Opis kontakta: pod kotom
- Vrsta povezave: povezava z valovito spajko
- Vrsta povezave: matična plošča s hčerinsko kartico; kabel s kablom;
- Število stikov: 26
- Rešetka, priključna stran: 2,54 mm;
- Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
- Izolacijska upornost:> 1012Ω
- Kontaktni upor: ≤ 15 mΩ
- Mejna temperatura: -55... +125 °C
- Sila vstavljanja in izvleka: ≤ 85 N
- Cikli parjenja: ≥ 400
- Preskusna napetost Ueff: 1,55 kV
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
- Barvni vložek: RAL 7032 (prodnato siva)
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60603-2 (dopolnilo k standardu)
- Neto teža: 17,52 g
- Oznaka: tip MH 21+5
- Korak, vtična stran: 3,81 mm;
- Odmik: ≥ 1,6 mm
- Plazna pot: ≥ 3 mm
- Značilnosti: posebni kontakti brez svinca: glejte podatkovni list izbranih kontaktov
- Število signalnih kontaktov: 21
- Število posebnih stikov: 5
- Montaža tiskanega vezja: s prirobnico
- Vroče priključitev: ne
- Železniška klasifikacija: F4/I3 po NFF 16-101/102
- Kontaktni sklop: vrstice z, b in d, položaji 20, 22, 24, 26, 28, 30, 32
- Kodiranje: kodiranje prirobnice z izgubo kontakta
- vodilni kontakt na položaju: z32
- Vrsta izdelka
večpolni moški konektor
- Izvedba
pod kotom
- Skupno število polov
26
- RM
2.54 mm
5.08 mm
- Priključek
spajkalni
- Barva
prodno siva (RAL 7032)
- Material ohišja
PA
- Proizv. št. delov
09061216981
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
09 06 121 6981
- Prehodna upornost
15 mΩ
- Izolacijska upornost
1012 Ω
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3003498 HARTING 09061216981 večpolni moški konektor 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3003498 HARTING 09061216981 večpolni moški konektor 1 kos
Opis
Moški konektor, valovito spajkalna povezava, nazivni tok: 6 A, kontakti: 26, kotni, bakrova zlitina
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
