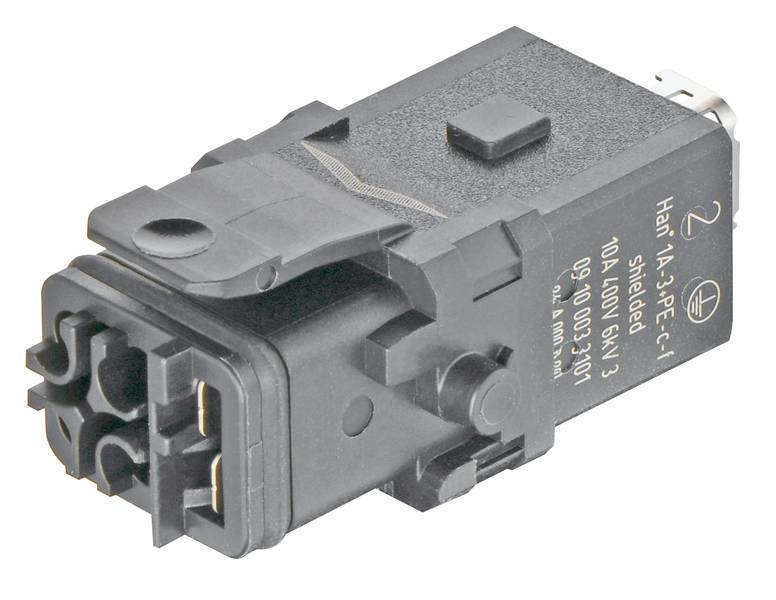

HARTING 09100033101 moški vložek Han® 1A 3 + PE stiskalni 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
moški vložek
Serija
Han® 1A
Priključek
stiskalni
Skupno število polov
3 + PE
Prečni prerez prevodnika (min.)
0.14 mm²
Podatkovni list izdelka (PDF)
Število
Skupaj (9,99 € / Kos)
9,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Serija: Han® 1A
- Vrsta povezave: stisnjena povezava
- Število stikov: 3
- Vrsta zaklepanja: zaskočna ključavnica
- Nazivni tok: 10 A
- Izolacijska upornost:> 108Ω
- Mejna temperatura: -30... +90 ℃
- Cikli parjenja: ≥ 100
- Materialni vložek: poliamid (PA)
- Barvni vložek: RAL 9005 (globoko črna)
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: EN 45545-2 Protipožarna zaščita v železniških vozilih; IEC 61373, razred 1; IEC 61984
- Neto teža: 15,6g
- Nazivna napetost: 400 V
- Nazivna impulzna napetost: 6 kV
- Stopnja onesnaženosti: 3
- Opombe: Konfiguracija Han® 1A, ki je sestavljena le iz kontaktnih vložkov (z ali brez razbremenitve napetosti, 09 10 000 5300), je konektor brez kapsule v skladu z IEC 61984. Zaščito pred električnim udarom mora uporabnik zagotoviti s tipom namestitve. Pri kontaktnem vložku Han® 1A ni prevodne povezave med PE kontaktom in zaščitnim elementom. Za zaščito pred električnim udarom mora uporabnik priključiti oklop priključenega kabla na oklopnem elementu na zaščitno ozemljitev (PE).;Kontaktni vložki ne smejo biti priključeni ali odklopljeni pod napetostjo/obremenitvijo.;Kontaktni vložki ne smejo biti pod napetostjo, ko so izklopljeni.
- Požarna zaščita v tirnih vozilih: EN 45545-2 (2020-08)
- Spol: ženski
- Prerez vodnika: 0,14... 2,5 mm²
- Oklop: s kabelskimi vezicami
- dodatni kontakti: + oklop
- Razred zaščite po IEC 60529: IP20
- Velikost: 1 A
- Odobritve: DNV GL
- PE kontakt: da
- Material tesnila: NBR
- Nazivna napetost po UL: 600 V
- Barva tesnila: črna
- Nazivni tok po UL: 15 A AWG 14
- Vrsta izdelka
moški vložek
- Barva
intenzivna črna (RAL 9005)
- Serija
Han® 1A
- Značilnosti
vklj. kabelska vezica
- Priključek
stiskalni
- Število pinov
3
- Skupno število polov
3 + PE
- Prečni prerez prevodnika (min.)
0.14 mm²
- Prečni presek prevodnika (maks.)
2.5 mm²
- Vtični cikli
≥ 100
- Serija
Han® 1A
- Vsebina
1 kos
- Maks. temperatura
+90 °C
- Min. temperatura
-30 °C
- Število pola
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3007783 HARTING 09100033101 moški vložek Han® 1A 3 + PE stiskalni 1 kos
Tehnični podatki 3007783 HARTING 09100033101 moški vložek Han® 1A 3 + PE stiskalni 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3007783 HARTING 09100033101 moški vložek Han® 1A 3 + PE stiskalni 1 kos
Opis
Vložki, stiskalni priključek, vtičnica, poliamid (PA), RAL 9005 (globoko črna), nazivni tok: 10 A, velikost: 1 A, kontakti: 3 + oklop
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
