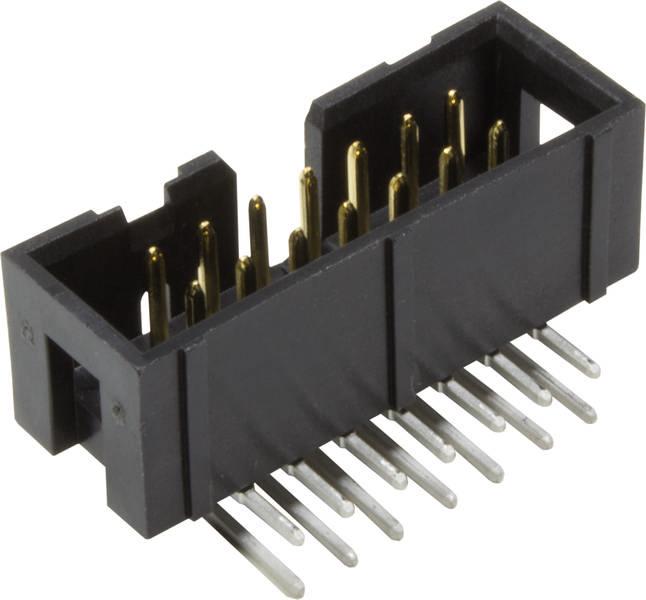

HARTING 09195147323001 večpolni moški konektor Število vrst 2 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
večpolni moški konektor
Izvedba
pod kotom
RM
2.54 mm
Vsebina
1 kos
Skupno število polov
14
Podatkovni list izdelka (PDF)
Število
Skupaj (2,79 € / Kos)
2,79 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 09 19 514 7323 001 večpolni moški konektor Število vrst 2 Skupno število polov 14 1 kos
- Skupno število polov 14
- Število vrst 2
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: SEK Low-profile
- Komponenta: moški konektor
- Opis kontakta: pod kotom
- Vrsta povezave: spajkalna povezava za reflow (THR)
- Vrsta povezave: vezje na kabel; matična plošča na hčerinsko kartico
- Število stikov: 14
- Dolžina žebljička: 2,9 mm
- Vrstice vtičnih kontaktov: 2
- Razmak, priključna stran: 2,54 mm
- Nazivni tok: 1 A
- Izolacijska upornost:> 109Ω
- Kontaktni upor: ≤ 20 mΩ
- Mejna temperatura: -55... +125 °C (pri reflow spajkanju max. +240 °C za 60 s)
- Sila vstavljanja in izvleka: ≤ 42 N
- Cikli parjenja: ≥ 50
- Preskusna napetost Ueff: 1 kV
- Skupina izolacijskih materialov: II (400 ≤ CTI< 600)
- Uporabljen material: termoplastični material za oblikovanje (PCT)
- Barvni vložek: črna
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60603-13
- Neto teža: 3,8 g
- Vrsta izdelka
večpolni moški konektor
- Izvedba
pod kotom
- Skupno število polov
14
- Število vrst
2
- RM
2.54 mm
- Nazivni tok
1 A
- Nazivni tok - zaokrožen
1 A
- Priključek
THR
- Barva
črna
- Material ohišja
PA
- Proizv. št. delov
09195147323001
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
09 19 514 7323 001
- Prehodna upornost
20 mΩ
- Izolacijska upornost
109 Ω
- Dolžina zatiča
2.9 mm
Printed circuit board to cable
Other
14
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3002544 HARTING 09195147323001 večpolni moški konektor Število vrst 2 1 kos
Tehnični podatki 3002544 HARTING 09195147323001 večpolni moški konektor Število vrst 2 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3002544 HARTING 09195147323001 večpolni moški konektor Število vrst 2 1 kos
Opis
Moški konektor, priključek za spajkanje reflow (THR), nazivni tok: 1 A, kontakti: 14, pod kotom, bakrova zlitina
