Name: HARTING 09281486904 večpolni moški konektor Število vrst 3 1 kos
Brand: HARTING
SKU: 3001129
Availability: BackOrder

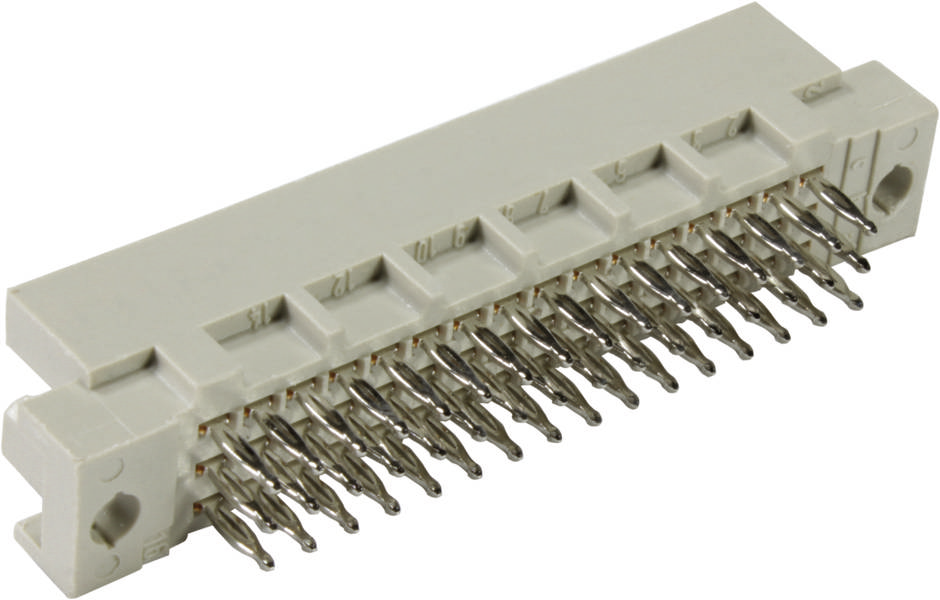

Pravokoten večvrstični priključni konektor z več kovinskimi pini, uporabljen za elektronske povezave.

Vrsta izdelka

večpolni moški konektor

Izvedba

raven

2.54 mm

Vsebina

1 kos

Skupno število polov

Podatkovni list izdelka (PDF)

Dostava pon.,1.3.2027

Število

kos - zaloga Nemčija

Skupaj (11,99 € / Kos)

11,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

HARTING 09 28 148 6904 večpolni moški konektor Število vrst 3 Skupno število polov 48 1 kos

Skupno število polov 48
Število vrst 3
Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Tehnične specifikacije

Serija: DIN 41612
Komponenta: moški konektor
Opis kontakta: naravnost
Vrsta priključka: priključek za stiskanje
Vrsta povezave: matična plošča na hčerinsko kartico; vezje na kabel
Število stikov: 48
Dolžina žebljička: 5 mm
Vrstice vtičnih kontaktov: 3
Razmak, priključna stran: 2,54 mm
Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
Izolacijska upornost:> 1012Ω
Kontaktni upor: ≤ 20 mΩ
Mejna temperatura: -40... +105 °C zgornja mejna temperatura, omejena s tiskanim vezjem
Sila vstavljanja in izvleka: ≤ 45 N
Cikli parjenja: ≥ 400
Preskusna napetost Ueff: 1 kV
Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
Barvni vložek: RAL 7032 (prodnato siva)
Material kontaktov: bakrova zlitina
Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Ni na strani priključka
Razred vnetljivosti materiala po UL 94: V-0
Standardi: IEC 60603-2 (dopolnilo k standardu)
Neto teža: 7,34 g
Oznaka: tip 2R
Korak, vtična stran: 2,54 mm
Odmik: ≥ 1,2 mm
Plazna pot: ≥ 1,2 mm
Lastnosti: brez svinca
Montaža tiskanega vezja: s prirobnico
Vroče priključitev: ne
Železniška klasifikacija: F4/I3 po NFF 16-101/102
Kontaktni sklop: vrstice a, b in c, pozicije 1, 2, ... , 15, 16
Kodiranje: Kodiranje z izgubo stika
Debelina tiskanega vezja: ≥1,6 mm

Vrsta izdelka: večpolni moški konektor

Izvedba: raven

Skupno število polov: 48

Število vrst: 3

RM: 2.54 mm

Priključek: za vtiskanje

Barva: prodno siva (RAL 7032)

Material ohišja: PA

Proizv. št. delov: 09281486904

Vsebina: 1 kos

Material kontakta: bakrena zlitina

Vrsta: 09 28 148 6904

Prehodna upornost: 20 mΩ

Izolacijska upornost: 1012 Ω

Dolžina zatiča: 5 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3001129 HARTING 09281486904 večpolni moški konektor Število vrst 3 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3001129 HARTING 09281486904 večpolni moški konektor Število vrst 3 1 kos

Opis

Moški konektor, priključek na stiskanje, nazivni tok: 2 A, kontakti: 48, ravni, bakrova zlitina, plemenita kovina preko Ni na strani vtiča, Ni na strani priključka

Besedilo je strojno prevedeno.

Opis

Moški konektor, priključek na stiskanje, nazivni tok: 2 A, kontakti: 48, ravni, bakrova zlitina, plemenita kovina preko Ni na strani vtiča, Ni na strani priključka
