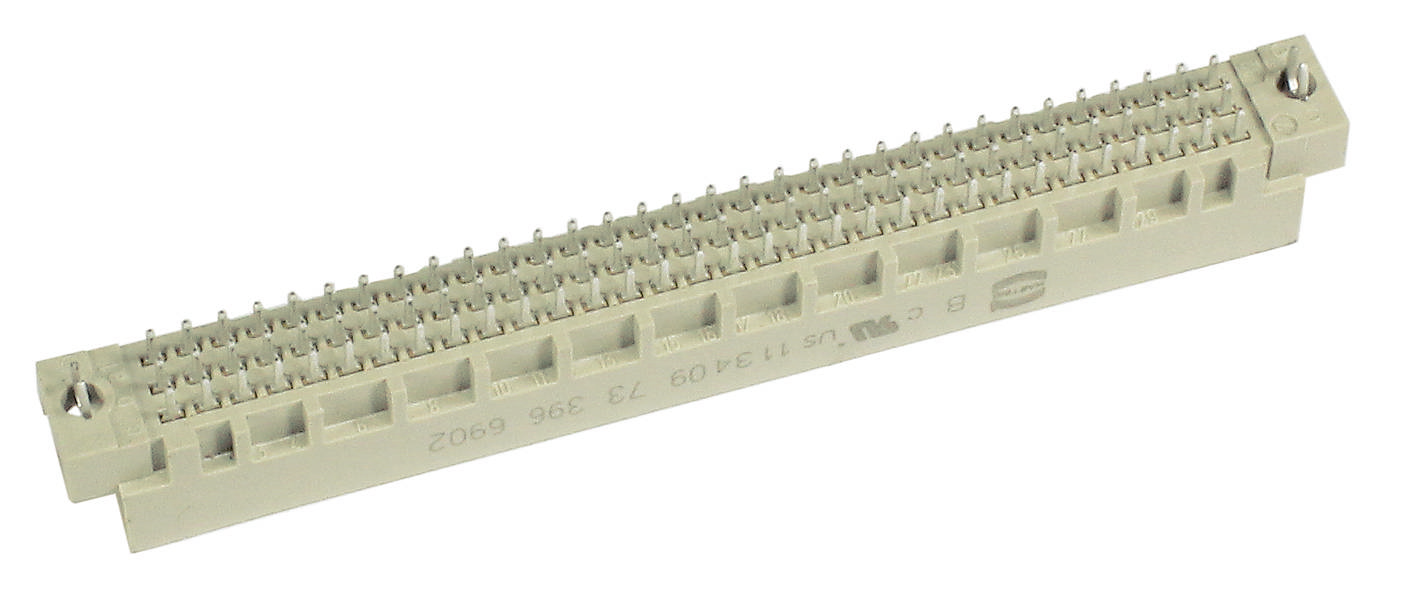

HARTING 09733966903 večpolni moški konektor Število vrst 3 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
večpolni moški konektor
Izvedba
raven
RM
2.54 mm
Vsebina
1 kos
Skupno število polov
96
Podatkovni list izdelka (PDF)
Število
Skupaj (10,99 € / Kos)
10,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
HARTING 09 73 396 6903 večpolni moški konektor Število vrst 3 Skupno število polov 96 1 kos
- Skupno število polov 96
- Število vrst 3
- Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos
Tehnične specifikacije
- Serija: DIN 41612
- Komponenta: moški konektor
- Opis kontakta: naravnost
- Vrsta povezave: povezava z valovito spajko
- Vrsta povezave: matična plošča s hčerinsko kartico; medetažna plošča s kablom
- Število stikov: 96
- Dolžina žebljička: 4 mm
- Vrstice vtičnih kontaktov: 3
- Razmak, priključna stran: 2,54 mm
- Nazivni tok: Nazivni tok, izmerjen pri 20 °C, za podrobnosti glejte krivuljo zmanjšanja
- Izolacijska upornost:> 1012Ω
- Kontaktni upor: ≤ 20 mΩ
- Mejna temperatura: -55... +125 °C
- Sila vstavljanja in izvleka: ≤ 90 N
- Cikli parjenja: ≥ 400
- Preskusna napetost Ueff: 1 kV
- Skupina izolacijskih materialov: IIIa (175 ≤ CTI< 400)
- Uporabljen material: termoplastični material za oblikovanje, ojačan s steklenimi vlakni
- Barvni vložek: RAL 7032 (prodnato siva)
- Material kontaktov: bakrova zlitina
- Kontaktna površina: Plemenite kovine preko Ni na strani vtiča; Sn preko Ni na strani priključka
- Razred vnetljivosti materiala po UL 94: V-0
- Standardi: IEC 60603-2
- Neto teža: 13,7 g
- Oznaka: tip R
- Korak, vtična stran: 2,54 mm
- Odmik: ≥ 1,2 mm
- Plazna pot: ≥ 1,2 mm
- Lastnosti: brez svinca
- Montaža tiskanega vezja: s prirobnico;
- Vroče priključitev: ne
- Železniška klasifikacija: F4/I3 po NFF 16-101/102
- Kontaktni sklop: vrstice a, b in c, pozicije 1, 2, ... , 31, 32
- Kodiranje: Kodiranje z izgubo stika
- Debelina PCB: 1,6 mm + 2,4
- Vrsta izdelka
večpolni moški konektor
- Izvedba
raven
- Skupno število polov
96
- Število vrst
3
- RM
2.54 mm
- Priključek
spajkalni
- Barva
prodno siva (RAL 7032)
- Material ohišja
PA
- Proizv. št. delov
09733966903
- Vsebina
1 kos
- Material kontakta
bakrena zlitina
- Vrsta
09 73 396 6903
- Prehodna upornost
20 mΩ
- Izolacijska upornost
1012 Ω
- Dolžina zatiča
4 mm
Printed circuit board to cable
Other
96
Other
-55-125 °C
Other
Soldering connection
Tin
4 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3003478 HARTING 09733966903 večpolni moški konektor Število vrst 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3003478 HARTING 09733966903 večpolni moški konektor Število vrst 3 1 kos
Opis
Moški konektor, valovito spajkalna povezava, nazivni tok: 2 A, kontakti: 96, ravni, bakrova zlitina
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
