HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibrirano (ISO)
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Referenčna temperatura: 23 °C ± 5 °C (73 °F ± 41 °F)
- Delovna temperatura: od -10 °C do 50 °C (od 14 °F do 122 °F)
- Delovna vlažnost:< 80 % relativne vlažnosti (brez kondenzacije)
- Temperatura shranjevanja: od -10 °C do 60 °C (od 14 °F do 140 °F)
- Vlažnost pri skladiščenju:< 80 % relativne vlažnosti (brez kondenzacije)
- Največja delovna nadmorska višina: 2000 m (6562 čevljev)
- Vrsta izdelka
PV analizator
ISO
- Merilna kategorija
CAT III 1000 V
- Mere
(D x Š x V) 235 x 165 x 75 mm
- Teža
1.2 kg
IP40
- Merilno območje (VDE)
izolacijski upor
zaščitni vodnik-upornost
napetost
tok
temperatura
frekvenca
upornost
- DIN standard
DIN VDE 0126
- Vrsta zaslona
digitalni (LCD)
- Natančnost
5 °C
- Širina
165 mm
- Višina
75 mm
- Dolžina
235 mm
- Preiskusni postopek
samodejno
- Pomnilnik (mesta)
999
- Pomnilnik
da
- Vrsta
PV-CHECKs One Photovoltaik-Installationstester
- Značilnosti
preizkus PV sonde
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibrirano (ISO)
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibrirano (ISO)
Informacije
Informacije 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizator Kalibrirano (ISO)
Opis
PV-CHECKs One je tester inštalacij za fotovoltaične sisteme, ki se lahko uporablja v območju 1000 voltov do kratkostičnega toka 30 A DC in s svojim edinstvenim merjenjem izolacije postavlja nove standarde, tudi za sisteme z optimizatorji ali mikroinverterji!
PV-CHECKs One je celovita rešitev za izpolnjevanje standardov IEC 62446-1 (DIN VDE 0126-23, 1. in 2. del) za odpravljanje težav, vzdrževanje in prevzemno testiranje fotonapetostnega sistema.
PV-CHECKs One izvede vse potrebne teste za zagon PV sistema v skladu z IEC 62446-1 v samodejnem zaporedju na enostranskih in dvostranskih PV modulih.
GUMB ZA POJDI-USTAVI
Z enim samim pritiskom na gumb GO-Stop se zaporedno izvedejo naslednje meritve:
• Preizkus polarnosti
• Neprekinjenost vodnika za izenačitev potencialov
• Določanje izolacijskih uporov Riso (tudi z obstoječimi optimizatorji)
• Določanje napetosti odprtega tokokroga Voc do 1000 V DC
• Določanje kratkostičnega toka Isc do 30 A DC
V skladu s standardom EN 62446-1 PV-CHECKs One primerja pravkar izmerjeno verigo s predhodno izmerjenimi verigami, da oceni razlike v napetosti in toku, ki so zunaj določenih toleranc.
Z merjenjem sončnega obsevanja (potrebna je dodatna referenčna celica) in temperature PV modula (potreben je dodaten temperaturni senzor) z zunanjim zapisovalnikom podatkov SOLAR 03 lahko PV-CHECKs One ekstrapolira izmerjene vrednosti Voc-OPC in Isc-OPC na STC (standardni testni pogoji: 1000 W/m², 25 °C, AM 1,5), da jih primerja z navedenimi nazivnimi vrednostmi iz proizvajalčevih podatkovnih listov modulov.
Po vsaki meritvi PV-CHECKs ONE na zaslonu prikaže rezultat meritve z ustrezno oceno (V redu/Ni v redu).
POSEBNA FUNKCIJA GFL
Lokacija zemeljskega stika na fotonapetostnem nizu

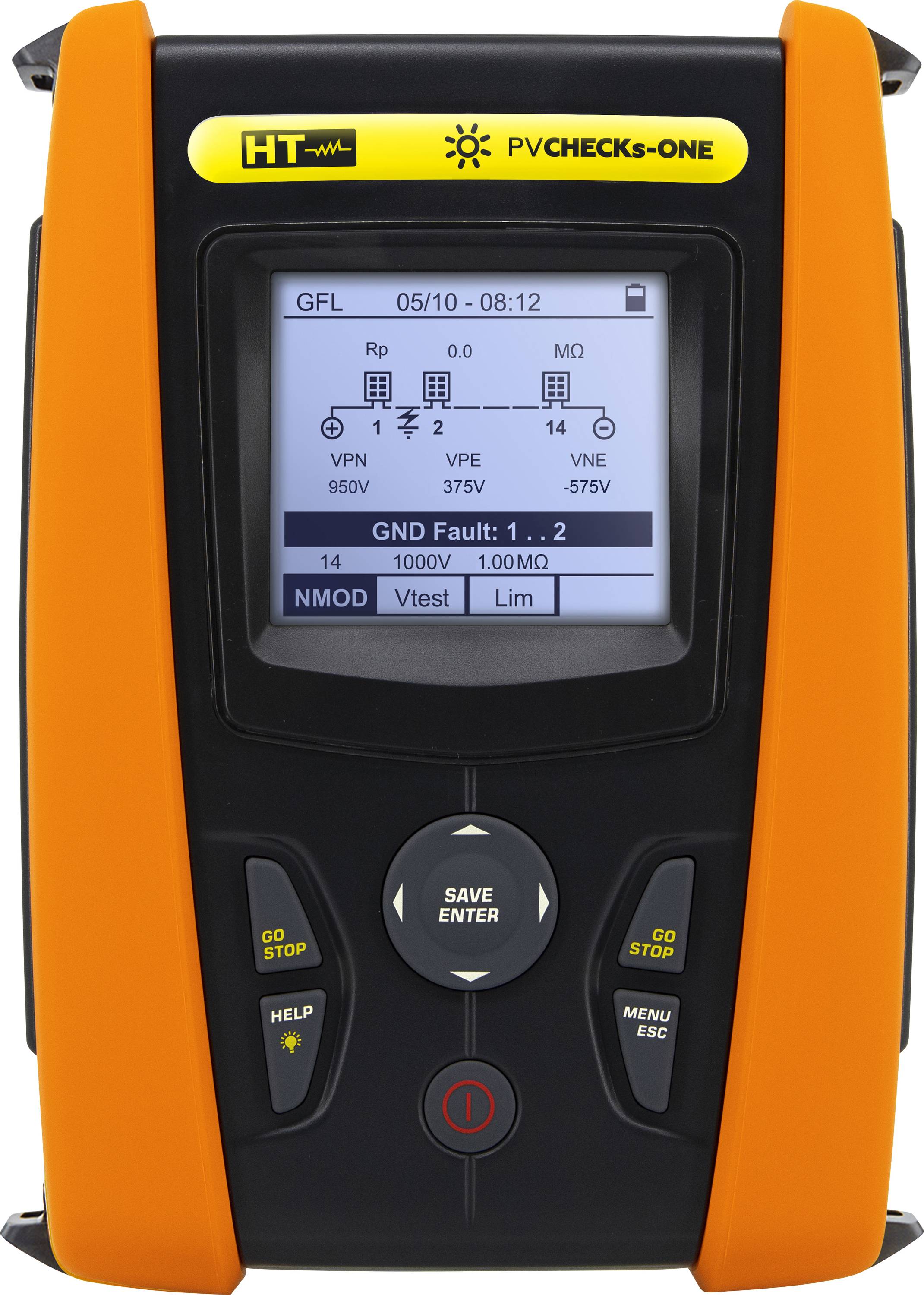

Poleg uporabe z mikroinverterji in optimizatorji se PV-CHECKs ONE odlikuje po funkciji GFL za iskanje napak v izolaciji. Funkcija lokatorja ozemljitvenih napak (GFL) omogoča ne le načelno odkrivanje napak v izolaciji, temveč tudi njihovo natančno lociranje. PV-CHECKs One na zaslonu prikaže domnevni položaj napake znotraj niza.
Besedilo je strojno prevedeno.
PV-CHECKs One je celovita rešitev za izpolnjevanje standardov IEC 62446-1 (DIN VDE 0126-23, 1. in 2. del) za odpravljanje težav, vzdrževanje in prevzemno testiranje fotonapetostnega sistema.
PV-CHECKs One izvede vse potrebne teste za zagon PV sistema v skladu z IEC 62446-1 v samodejnem zaporedju na enostranskih in dvostranskih PV modulih.
GUMB ZA POJDI-USTAVI
Z enim samim pritiskom na gumb GO-Stop se zaporedno izvedejo naslednje meritve:
• Preizkus polarnosti
• Neprekinjenost vodnika za izenačitev potencialov
• Določanje izolacijskih uporov Riso (tudi z obstoječimi optimizatorji)
• Določanje napetosti odprtega tokokroga Voc do 1000 V DC
• Določanje kratkostičnega toka Isc do 30 A DC
V skladu s standardom EN 62446-1 PV-CHECKs One primerja pravkar izmerjeno verigo s predhodno izmerjenimi verigami, da oceni razlike v napetosti in toku, ki so zunaj določenih toleranc.
Z merjenjem sončnega obsevanja (potrebna je dodatna referenčna celica) in temperature PV modula (potreben je dodaten temperaturni senzor) z zunanjim zapisovalnikom podatkov SOLAR 03 lahko PV-CHECKs One ekstrapolira izmerjene vrednosti Voc-OPC in Isc-OPC na STC (standardni testni pogoji: 1000 W/m², 25 °C, AM 1,5), da jih primerja z navedenimi nazivnimi vrednostmi iz proizvajalčevih podatkovnih listov modulov.
Po vsaki meritvi PV-CHECKs ONE na zaslonu prikaže rezultat meritve z ustrezno oceno (V redu/Ni v redu).
POSEBNA FUNKCIJA GFL
Lokacija zemeljskega stika na fotonapetostnem nizu
Poleg uporabe z mikroinverterji in optimizatorji se PV-CHECKs ONE odlikuje po funkciji GFL za iskanje napak v izolaciji. Funkcija lokatorja ozemljitvenih napak (GFL) omogoča ne le načelno odkrivanje napak v izolaciji, temveč tudi njihovo natančno lociranje. PV-CHECKs One na zaslonu prikaže domnevni položaj napake znotraj niza.
Besedilo je strojno prevedeno.
