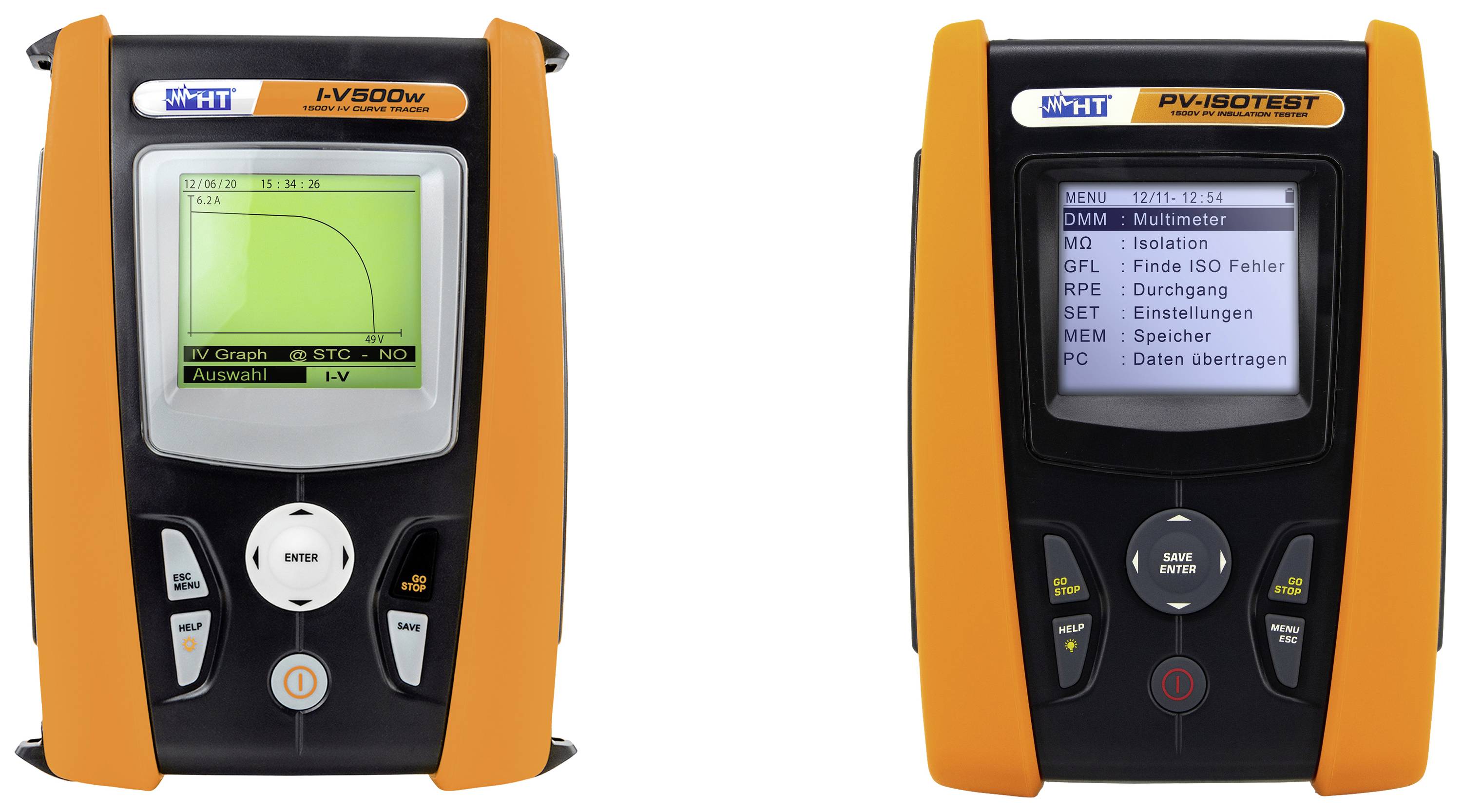

HT Instruments PV SERVICE-PACK W5 fotonapetostni multimeter digitalni grafični zaslon

I-V500w
I-V500w omogoča določanje tokovno-napetostne karakteristike posameznih fotonapetostnih modulov in niza modulov do največ 1500 V in 15 A. Trenutna moč (Mpp), konična moč, tok kratkega stika in napetost odprtega tokokroga se prikažeta s pritiskom na gumb, prikazan na grafičnem zaslonu, in se samodejno pretvorita v standardne preskusne pogoje (STC). Prikazana sta tudi IU in krivulja moči, izmerjena in pretvorjena v STC. Iz primerjave izmerjene in določene karakteristične krivulje proizvajalca (v podatkovni bazi modulov I-V400w je mogoče hkrati shraniti do 35 modulov z njihovimi tehničnimi podatki) je mogoče takoj sklepati o trenutni kakovosti PV moduli. Po meritvi je mogoče meritvene podatke in karakteristično krivuljo shraniti s 3 referenčnimi številkami (sistem, niz, številka modula) in besedilnim komentarjem v I-V400w ter jih prenesti na osebni računalnik ali iPad/tablični računalnik preko optično izoliranega vmesnika ali preko W-Lan za nadaljnjo obdelavo (protokol) se oceni. I-V400w ima bazo podatkov z značilnostmi najpogostejših fotonapetostnih modulov. To bazo podatkov lahko uporabnik kadar koli razširi ali posodobi neposredno ali prek računalniškega vmesnika s programsko opremo TOPVIEW*.
PV ISOTEST
• Merjenje izolacije do 1500 V DC tudi na sistemih pod napetostjo
• Lokalizacija izolacijske napake na fotonapetostnem nizu z uporabo nove funkcije GFL
• Nizkouporna meritev (zaščitni vodnik) s testnim tokom 200mA
• Merjenje polarizacijskega indeksa (PI) in razmerja dielektrične absorpcije (DAR)
• Merjenje komponent izmenične napetosti v fotonapetostnem nizu
PV-ISOTEST je prava inovacija v naši ekskluzivni ponudbi fotonapetostnih merilnih naprav!
PV-ISOTEST določa izolacijsko upornost posameznega modula, niza ali celo celotnega PV polja s testno napetostjo do 1500 V DC v skladu z EN62446 (VDE0126-23).
Zaradi prisotnosti napetosti strune običajni testerji izolacije potrebujejo ustrezen adapter za kratek stik pozitivnih in negativnih priključkov fotonapetostne žice, ki jo je treba testirati. Pri PV-ISOTEST ni potrebna uporaba zunanje naprave. PV-ISOTEST izvaja meritve izolacije v polni avtonomiji in samozadostnosti. Poleg tega vam PV-ISOTEST s pomočjo nove funkcije GFL (Ground Fault Locator) pokaže tudi natančen položaj izolacijske napake v nizu fotonapetostnega sistema.
