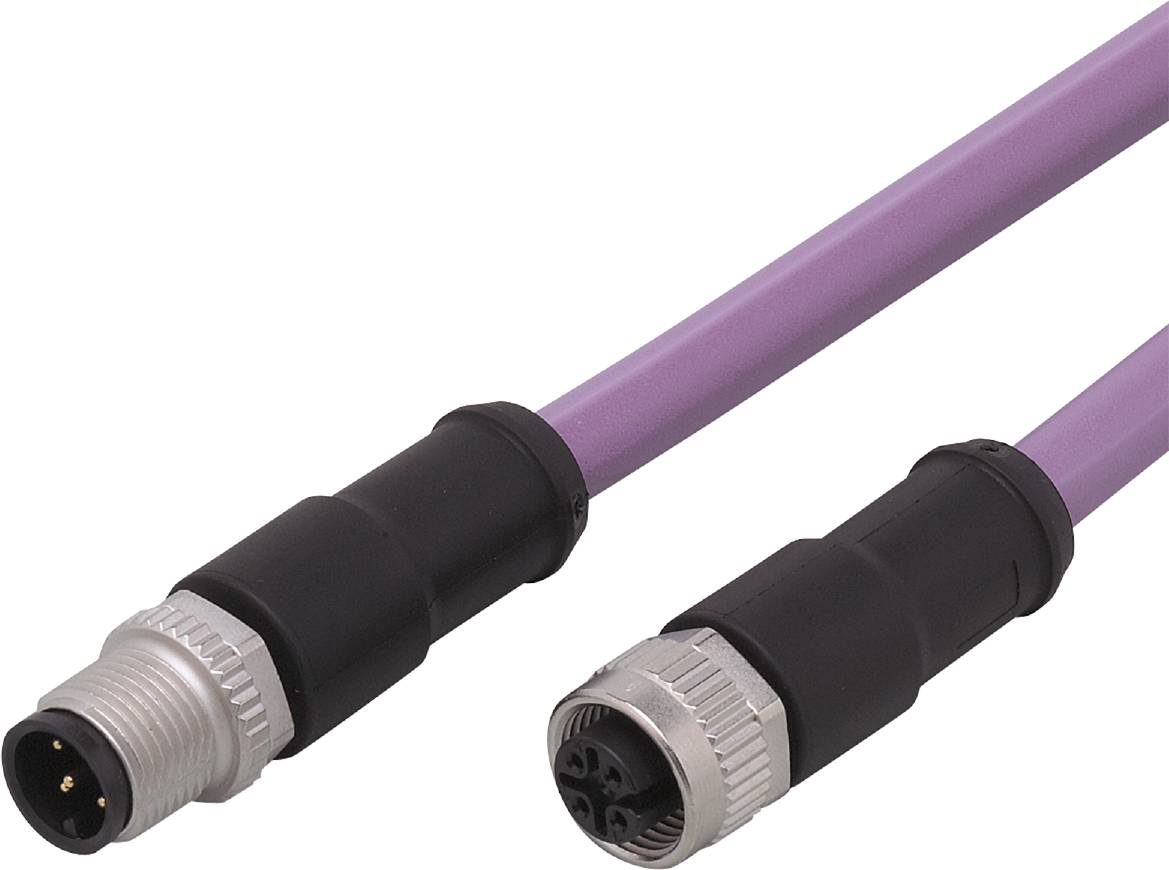

ifm Electronic E11591 povezovalni vod M12 ravni moški konektor, ravni ženski konektor 0.3 m Število polov: 5, 5 1 kos Pi

Poudarki in podrobnosti

ifm Electronic E11591 povezovalni vod M12 ravni moški konektor, ravni ženski konektor 0.3 m Število polov: 5, 5 1 kos Piece

Zanesljiva povezovalna tehnologija za udeležence vodila CAN
Visok zaščitni razred za zahteve težkih industrijskih okolij
Širok razpon delovne temperature
Dobra elektromagnetna združljivost zahvaljujoč oklopljenemu kablu
Pozlačeni kontakti za zanesljive električne povezave

Tehnične specifikacije

Mere [mm]: 14,5 x 14,5 x 48,5
Primernost vlečne verige: upogibni radij za fleksibilno uporabo: min. 10 x premer kabla; Radij upogiba za fiksno montažo: min. 5 x premer kabla; Hitrost vožnje: največ 3,3 m/s pri 5 m vodoravne dolžine in pospešku 5 m/s²; Upogibni cikli:> 1 milijon
Primernost vlečne verige Na voljo: da
Temperatura okolice -1 [°C]: -20...80
Uporaba: CAN vodilo
Posebnost: brez halogenov; pozlačeni kontakti; Zaščiten kabel; Primernost vlečne verige
Delovna napetost [V]:< 30 AC /< 36 DC
Teža [g]: 50.200
Kabel: 2. - Kabel: 0,3 m, PUR, brez halogenov, vijoličen, Ø 7,2 mm, oklopljen; zvit; 2 (RD) / 3 (BK): 2 x 0,25 mm² (19 x Ø 0,13 mm) / zvit / 2. - Kabel: 0,3 m, PUR, brez halogenov, vijoličen, Ø 7,2 mm, oklopljen; zvit; 4 (ŠV) / 5 (BU): 2 x 0,34 mm² (19 x Ø 0,16 mm) / zvit / 2. - Kabel: 0,3 m, PUR, brez halogenov, vijoličen, Ø 7,2 mm, oklopljen; 1: 1 x 0,34 mm² (19 x Ø 0,16 mm)
Temperatura skladiščenja [°C]: -40...80
Stopnja zaščite: IP 68
Vtična povezava: 1.Vtič - Razporeditev nožic: 0063 - Vtična povezava: 1 x M12, ravna; Kodiranje: A; Telo ročaja: PUR; Ključavnica: cinkova tlačna litina, ponikljano; Kontakti: pozlačeni; Pritezni moment: 0,5 Nm / 3. vtičnica - Razporeditev čepov: 0017 - Vtični priključek: 1 x M12, raven; Kodiranje: A; Telo ročaja: PUR; Ključavnica: cinkova tlačna litina, ponikljano; Kontakti: pozlačeni; Zatezni moment: 0,5 Nm
Skupna tokovna nosilnost [A]: 4
Material ohišja ročaja: PUR
Material spojne matice: cinkova tlačna litina, ponikljano

Vrsta embalaže: Piece

Vrsta: E11591

Vrsta izdelka: povezovalni vod

Izvedba: ravni moški konektor
ravni ženski konektor

Standardni vtič: konektor senzorja

Stranski priključek A: M12

Priključna stran B: M12

Število polov: 5
5

Dolžina kabla: 0.3 m

Material plašča: PUR

Nazivna napetost: 30 V/AC
36 V/DC

Premer priključka (maks.): 0.34 mm²

Zunanji premer: 7.2 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.34 mm²

Priključek: vtič
M12 vtičnica
M12 vtikač
vtičnica

Vrsta navoja: M12

Vrsta navoja priključnega kabla in montaža: M12

Kodiranje: A
A

Material kontakta: pozlačeni kontakti

Kontaktna površina: pozlačen

maks. prerez: 0.34 mm²

Značilnosti: podpira vlečno verigo
brez halogena
zaščiten

Min. temperatura: -20 °C

Maks. temperatura: 80 °C

Vrsta pritrditve: navojno

Proizv. št. delov: E11591

Vsebina: 1 kos

Premer: 7.2 mm

Premer kabla do: 7.2 mm

Območje premera kabla: 7.2 mm (max)

Skladnost z RoHS: Ja

UKCA: da
