ifm Electronic magnetno-induktivni senzor pretoka SM6004 SM6004 Obratovalna napetost (območje): 20

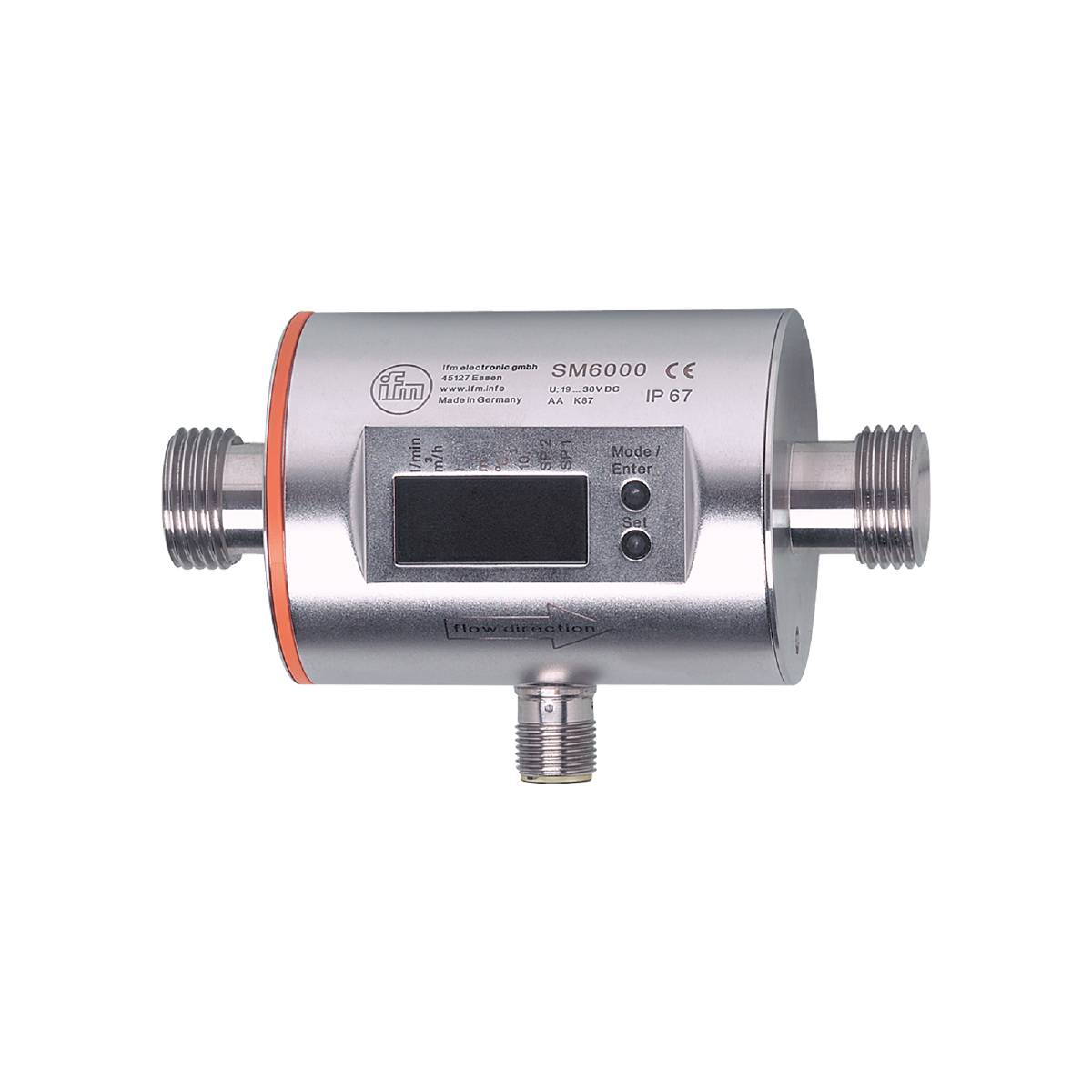

Kovinski merilnik pretoka z digitalnim zaslonom, model SM6000, podjetja IFM Electronic, prikazuje priključek in zaščitni razred IP67.

Slika je simbolična

Vrsta izdelka

magnetno-induktivni senzor pretoka

Min. obratovalna napetost

20 V/DC

Maks. obratovalna napetost

30 V/DC

Vrsta

SM6004

Obratovalna napetost

20 - 30 V/DC

Podatkovni list izdelka (PDF)

Dostava čet, 5.11.

Število

kos - zaloga Nemčija

Skupaj (939,00 € / Kos)

939,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic magnetno-induktivni senzor pretoka SM6004 SM6004 Obratovalna napetost (območje): 20 - 30 V/DC 1 kos

Natančno merjenje pretoka, porabe in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Za uporabo v vodno hlajenih hladilnih krogih
Z dvema natančnima analognima izhodoma
Lahko berljiv 4-mestni LED zaslon

Tehnične specifikacije

Analogni izhodni tok [mA]: 4...20; (razširljivo)
Analogna končna točka - nadzor temperature [°C]: 0...80
Analogna končna točka AEP [gpm]: 1,32...6,6
Analogna končna točka AEP [l/min]: 5...25
Analogno izhodišče - nadzor temperature [°C]: -20...60
Analogna začetna točka ASP [gpm]: 0...5,28
Analogna začetna točka ASP [l/min]: 0...20
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 1 l/min)
Odzivni čas - nadzor pretoka [s]: 0,15; (dAP = 0, T19)
Število analognih izhodov: 2
Število vhodov in izhodov: Število analognih izhodov: 2
Zaslon: Prikazovalna enota: 6 x LED, zelena (l/min, m³/h, gpm, gph, °C, °F); Izmerjene vrednosti: alfanumerični zaslon, 4 mesta; Programiranje: alfanumerični zaslon, 4 števke
Razpon prikaza [gpm]: -7,92...7,92
Razpon prikaza [l/min]: -30...30
Prikaz enote: l/min; m³/h; gpm; gph; °C; °F
Tlačna trdnost [MPa]: 1,6
Temperatura okolice -1 [°C]: -10...60
Uporaba: za industrijsko uporabo
Ločljivost [gpm]: 0,01
Ločljivost [l/min]: 0,02
Ločljivost - spremljanje temperature [°C]: 0,2
Izhodni signal: analogni signal
Čas zakasnitve pripravljenosti [s]: 5
Posebnost: pozlačeni kontakti
Delovna napetost [V]: 20...30 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP - nadzor pretoka [s]: 0...3
Tlačna trdnost [bar]: 16
Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
Natančnost - nadzor temperature [K]: ± 2,5 (Q> 1 l/min)
Natančnost (v merilnem območju) - nadzor pretoka: ± (2% MW + 0,5% MW)
Skupni rezultati: 2
Teža [g]: 481,500
V korakih po - Nadzor temperature [°C]: 0,2
Temperatura skladiščenja [°C]: -25...80
MAWP za aplikacije po CRN [bar]: 17.7
Največja obremenitev [Ω]: 500
Mediji: Prevodni tekoči mediji; voda; mediji na vodni osnovi
Temperatura medija [°C]: -10...70
Merilno območje [gpm]: 0,03...6,6
Merilno območje [l/min]: 0,1...25
Merilno območje - nadzor temperature [°C]: -20...80
Namestitev: Priključitev na cevovod z adapterjem
MTTF: 175
Procesni priključek: Navojni priključek G 1/2 DN15 ploščato tesnjenje
Velikost koraka [gpm]: 0,01
Povečanje [l/min]: 0,02
Stopnja zaščite: IP 67
Zaščitni razred: III
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
Poraba toka [mA]: 120; (24V)
Odpornost na preobremenitev: da
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); PEEK; FKM
Ponovljivost - nadzor pretoka: ± 0,2 % MEW

Vrsta izdelka: magnetno-induktivni senzor pretoka

Vrsta: SM6004

Min. obratovalna napetost: 20 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 20 - 30 V/DC

Značilnosti: LED zaslon

Priključek: M12

Čas odziva: 0.15 s

Izhod: analogni tokovni

Material: nerjaveče jeklo

Tesnilni material: FKM

Material ohišja: legirano jeklo v4a (kaljeno)

Min. temperatura medija: -10 °C

Maks. temperatura medija: 70 °C

Obratovalni tlak (maks.): 16 bar

Kontakt: analogni

: IP67

Teža: 0.5060 kg

Min. temperatura okolice: -10 °C

Maks. temperatura okolice: 60 °C

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: da
