ifm Electronic merilnik stisnjenega zraka SD1540 SD1540 Obratovalna napetost (območje): 18

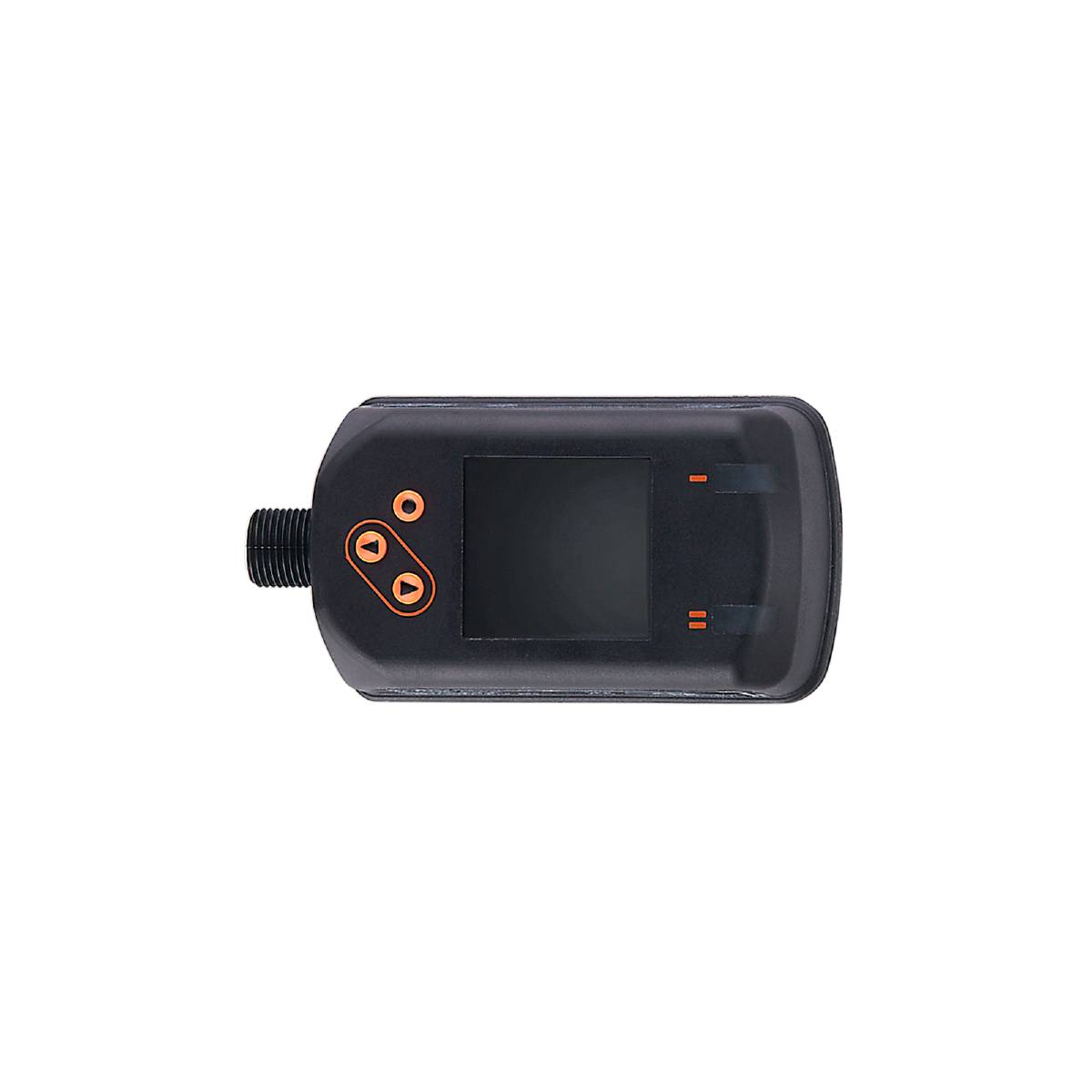

Črna naprava z pravokotnim zaslonom in tremi oranžnimi gumbi na vrhu slike, obdana s črnim ozadjem.

Slika je simbolična

Vrsta izdelka

merilnik stisnjenega zraka

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Vrsta

SD1540

Obratovalna napetost

18 - 30 V/DC

Podatkovni list izdelka (PDF)

Dostava čet, 5.11.

Število

kos - zaloga Nemčija

Skupaj (1409,00 € / Kos)

1409,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic merilnik stisnjenega zraka SD1540 SD1540 Obratovalna napetost (območje): 18 - 30 V/DC 1 kos

Natančno merjenje pretoka, porabe, tlaka in temperature medija
Visoka natančnost, ponovljivost in dinamika merjenja
Za beleženje delovnega stisnjenega zraka
S preklopnim, analognim in impulznim izhodom
Nastavljiv na notranji premer cevi
Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link

Tehnične specifikacije

Analogni izhodni tok [mA]: 4...20; (razširljivo)
Analogna končna točka - nadzor temperature [°C]: 4...60
Analogna končna točka - nadzor temperature [°F]: 39,2...140
Analogna končna točka - nadzor tlaka [bar]: 2,2...16
Analogna končna točka AEP [m/s]: 28,8...143,9
Analogna končna točka AEP [m³/h]: 422...26260
Analogna končna točka AEP [m³/min]: 7,04...437,6
Analogno izhodišče - nadzor temperature [°C]: -10...46
Analogna izhodiščna točka - nadzor temperature [°F]: 14...114,8
Analogna izhodiščna točka - nadzor tlaka [bar]: -1...12,8
Analogna začetna točka ASP [m/s]: 0...115,1
Analogna začetna točka ASP [m³/h]: 0...21000
Analogna začetna točka ASP [m³/min]: 0...350
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 0,5
Odzivni čas [s]: 0,1; (dAP = 0)
Odzivni čas - nadzor tlaka [s]: 0,05
Število analognih izhodov: 1
Število digitalnih izhodov: 2
Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
Zaslon: : barvni zaslon 1,44", 128 x 128 slikovnih pik; : 2 x LED, rumena
Območje prikaza - nadzor temperature [°C]: -24...74
Obseg prikaza - nadzor temperature [°F]: -11,2...165,2
Območje prikaza - nadzor tlaka [bar]: -1...20
Razpon prikaza [m/s]: 0...172,7
Območje prikaza [m³/h]: 0...31520
Območje prikaza [m³/min]: 0...525,2
Obseg prikaza - nadzor pretoka [m³]: 0...1000000000
Razpon prikaza - nadzor pretoka [scf]: 0...35314666721
Tlačna trdnost [MPa]: 1,6
Dolžina impulza - nadzor pretoka [s]: 0,001...2
Revizija IO-Link: 1.1
Najmanjši porušitveni tlak [MPa]: 6,4
Standard SDCI: IEC 61131-9 CDV
Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
Temperatura okolice -1 [°C]: 0...60
Ponovljivost: ± 1,5 % MW
Uporaba: za industrijsko uporabo
Ločljivost [m/s]: 0,1
Ločljivost [m³/h]: 0,05
Ločljivost [m³/min]: 0,01
Ločljivost - nadzor tlaka [bar]: 0,05
Ločljivost - spremljanje temperature [°C]: 0,2
Ločljivost - nadzor temperature [°F]: 0,5
Izvedba zaščite pred kratkim stikom: taktna
Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
Izhodni signal: preklopni signal; analogni signal; impulzni signal; povezava IO; (nastavljivo)
Zahtevani glavni razred vrat: A
Čas zakasnitve pripravljenosti [s]: 1
Delovna napetost [V]: 18...30 DC; (glede na SEL/PEL)
Procesna vrednost dušenja dAP [s]: 0...5
Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 150; (na izhod)
Tlačna trdnost [bar]: 16
Vhodi: ponastavitev števca
Električna izvedba: PNP/NPN
Natančnost - nadzor temperature [K]: ± 0,5; (če medij teče znotraj meja merilnega območja pretoka)
Natančnost (v merilnem območju): ± (6% MW + 0,6% MW); (Referenčni pogoji: diA = 73 mm; vstopna razdalja> = 3m; Run-out pot> = 0,5 m; Referenčna temperatura: 20...25 °C; Standardni prostorninski pretok: 50...850 Nm³/h)
Teža [g]: 408,300
Največji TK razpona - nadzor tlaka [% MEW / 10 K]: ± 0,3
Največji TK ničelne točke - nadzor tlaka [% MEW / 10 K]: ± 0,1
Impulzni izhod: števec količine porabe
Vrednost impulza - nadzor pretoka [m³]: 0,01...100000000
Vrednost impulza - nadzor pretoka [scf] 0,35...3531466672,1
V korakih po - Nadzor tlaka [bar]: 0,01
V korakih po - Nadzor pretoka [m³]: 0,001
V korakih po - Nadzor pretoka [scf]: 0,05
V korakih po - Nadzor temperature [°C]: 0,1
V korakih po - Nadzor temperature [°F]: 0,1
Odklon karakteristične krivulje - nadzor tlaka:< ±0,5; (BFSL = Best Fit Straight Line (nastavitev najmanjše vrednosti))
Komunikacijski vmesnik: IO-Link
Zaščita pred kratkim stikom: da
Temperatura skladiščenja [°C]: -20...85
MAWP za aplikacije po CRN [bar]: 10
Največja obremenitev [Ω]: 500
Maksimalni preklopni izhod napetosti DC [V]: 2,5
Največja dovoljena relativna vlažnost [%]: 90
Mediji: delovni stisnjen zrak
Temperatura medija [°C]: -10...60
Merilno območje [m/s]: 0,6...143,9
Merilno območje [m³/h]: 0,3...26260
Merilno območje [m³/min]: 0,005...437,6
Merilno območje - nadzor tlaka [bar]: -1...16
Merilno območje - nadzor pretoka [m³]: 0...1000000000
Merilno območje - nadzor pretoka [scf]: 0...35314666721
Merilno območje - nadzor temperature [°C]: -10...60
Merilno območje - nadzor temperature [°F]: 14...140
Min. porušitveni tlak [bar]: 64
Najmanjši čas procesnega cikla [ms]: 7,2
Montaža: Nastavljiv na notranji premer cevi; (14...254 mm)
MTTF: 167
Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; tokovni/impulzni izhod; Zaslon je mogoče vrteti / izklopiti; prikazovalna enota; Totalizator
Profili: Digitalni merilni senzor (0x800A), Identifikacija in diagnoza (0x4000)
Procesni priključek: navojni priključek G 1 notranji navoj
Analogni procesni podatki: 8
Binarni procesni podatki: 2
Preklopna točka rP [m/s]: 0,7...143,2
Preklopna točka rP [m³/h]: 0,4...26140
Preklopna točka rP [m³/min]: 0,007...435,6
Preklopna točka rP - nadzor tlaka [bar]: -1...15,92
Preklopna točka rP - nadzor temperature [°C]: -10...59,7
Preklopna točka rP - nadzor temperature [°F]: 14...139,4
Preklopna točka SP [m/s]: 1,4...143,9
Preklopna točka SP [m³/h]: 0,8...26260
Preklopna točka SP [m³/min]: 0,013...437,6
Preklopna točka SP - nadzor tlaka [bar]: -0,92...16
Preklopna točka SP - nadzor pretoka [m³]: 0,01...100000000
Preklopna točka SP - nadzor pretoka [scf]: 0,35...3531466672,1
Preklopna točka SP - nadzor temperature [°C]: -9,7...60
Preklopna točka SP - nadzor temperature [°F]: 14,6...140
Zmanjšanje nizkega pretoka LFC [m/s]: 0,2...1,4
Zmanjšanje nizkega pretoka LFC [m³/h]: 0,1...260
Zmanjšanje nizkega pretoka LFC [m³/min]: 0,002...4,4
Velikost koraka [m/s]: 0,1
Velikost koraka [m³/h]: 0,01
Velikost koraka [m³/min]: 0,001
Stopnja zaščite: IP 65; IP67
Zaščitni razred: III
Način SIO: da
Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
Poraba toka [mA]:< 80
Temperaturni koeficient [1/K]: ± 0,07 % MW
Odpornost na preobremenitev: da
Zaščita pred obratno polarnostjo: da
Materiali v stiku z medijem: 1.4301 (nerjaveče jeklo / 304); 1.4404 (nerjaveče jeklo / 316L); FKM; keramično steklo pasivirano; PPS GF40; Al2O3 (keramika); Akrilat
Ponovljivost - nadzor tlaka: ± 0,2
