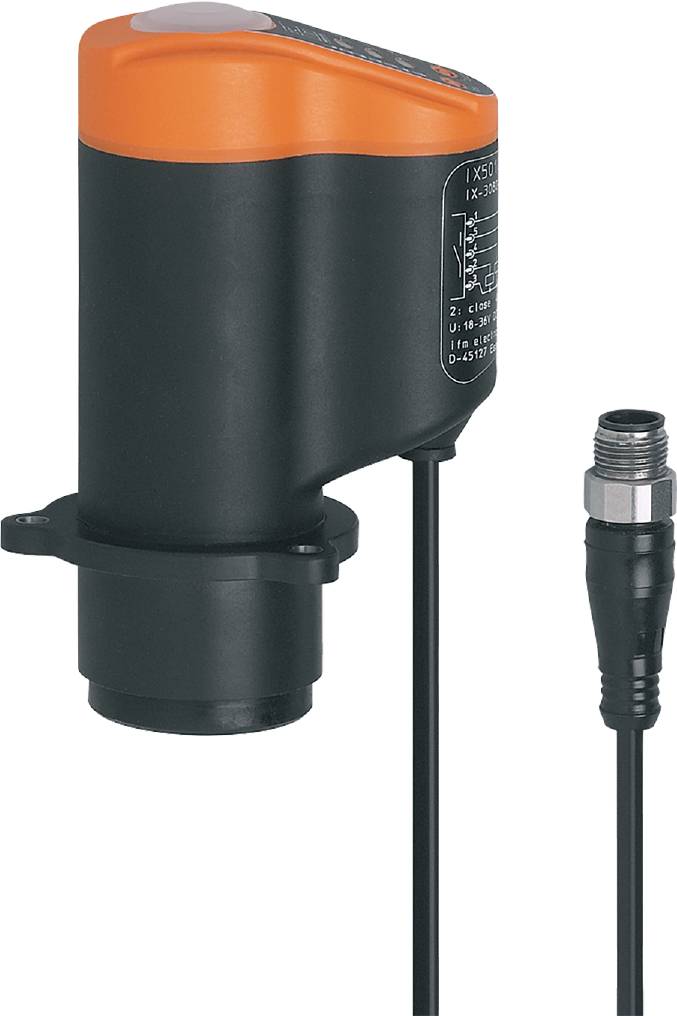

ifm Electronic senzor hoda ventila IX5010 18 - 36 V/DC 3 zapiralo (D x Š x V) 65 x 52 x 110 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor hoda ventila
Maks. obratovalna napetost
36 V/DC
Kontakt
3 zapiralo
Vsebina
1 kos
Vrsta
IX5010
Podatkovni list izdelka (PDF)
Število
Skupaj (369,00 € / Kos)
369,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor hoda ventila IX5010 18 - 36 V/DC 3 zapiralo (D x Š x V) 65 x 52 x 110 mm 1 kos
- Povratna informacija o položaju za enojne, dvosedežne in membranske ventile
- Prosto nastavljivi preklopni izhodi: ventil odprt/zaprt, dvig sedeža
- Zamenjava za tri generatorje binarnih signalov
- Ločljivost 0,2 mm v celotnem merilnem območju
- Programiranje položajev ventilov s pomočjo tipk
Tehnične specifikacije
- Mere [mm]: 65 x 52 x 110
- Zaslon: Preklopno stanje: 1 x LED, zelena odprta; Preklopno stanje: 1 x LED, rumen sedež; Preklopno stanje: 1 x LED, rdeča zapiranje
- Temperatura okolja -1 [°C]: -25...85
- Uporaba: Poročanje o položaju sedežnih in membranskih ventilov; Merjenje absolutne razdalje; Nadzor tesnila ventila
- Dvig ločljivostnega ventila [mm]: 0,2
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: 3 x NO kontakti
- Delovna napetost [V]: 18...36 DC
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
- Električna različica: PNP
- Teža [g]: 217,500
- Kabel: Vtič - Kabel: 0,3 m, PVC; 5 x 0,14 mm²
- Zaščita pred kratkim stikom: da
- Maks. čas zakasnitve v stanju pripravljenosti [ms]: 2000
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Največja ciljna hitrost [m/s]: 1
- Merilno območje [mm]: 0...80
- Vrsta montaže: prirobnica s 3 luknjami
- MTTF: 298
- Možnosti parametriranja: poljubni 3 preklopni pragovi v merilnem območju
- Preizkusna oznaka (posebni primeri): CCC
- Stopnja zaščite: IP 65; IP67; (samo v povezavi z vgradnjo v glavo ventila, ki nudi zadostno zaščito pred mehanskimi poškodbami senzorja)
- Zaščitni razred: III
- Vtični priključek: Vtič - Razporeditev nožic: 0063 - Vtični priključek: 1 x M12; Kodiranje: A
- Poraba toka [mA]: 42; (24V)
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Vrsta izdelka
senzor hoda ventila
- Vsebina
1 kos
- Vrsta
IX5010
- Značilnosti
LED zaslon
- Priključek
vtični
- Obratovalna napetost
18 - 36 V/DC
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
36 V/DC
- Kontakt
3 zapiralo
- Poraba energije
42 mA
- Časovni okvir (maks.)
2000 ms
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
- Dolžina
65 mm
- Širina
52 mm
- Višina
110 mm
- Mere
(D x Š x V) 65 x 52 x 110 mm
- Delovni tok
100 mA
- Skladnost z RoHS
Ja
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3320546 ifm Electronic senzor hoda ventila IX5010 18 - 36 V/DC 3 zapiralo (D x Š x V) 65 x 52 x 110 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3320546 ifm Electronic senzor hoda ventila IX5010 18 - 36 V/DC 3 zapiralo (D x Š x V) 65 x 52 x 110 mm 1 kos
Opis
ifm IX5010 senzor dviga ventila
