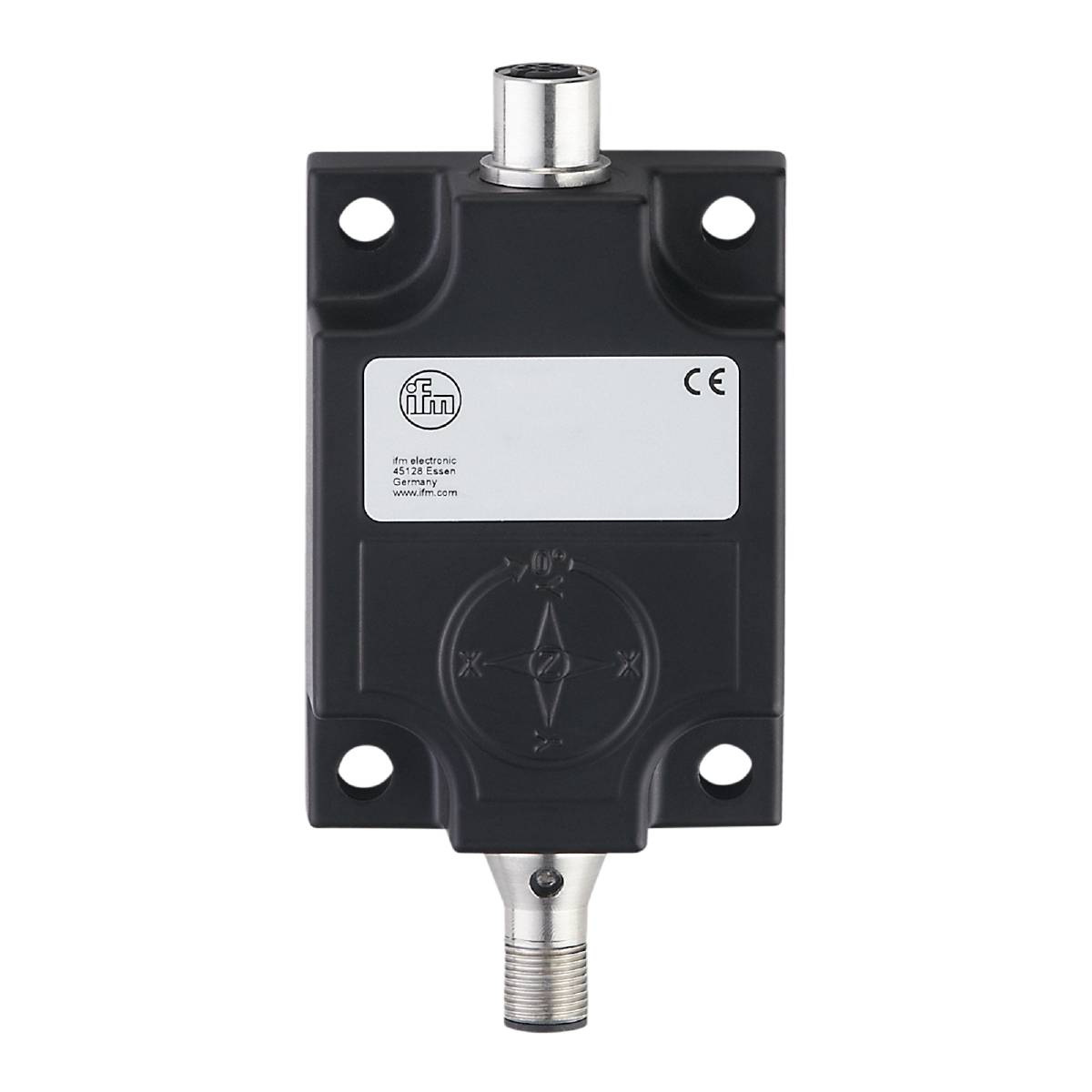

ifm Electronic senzor nagiba JD1121 JD1121 Merilno območje: 0 - 360 ° CAN M12
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor nagiba
Maks. obratovalna napetost
30 V/DC
Merilno območje (maks.)
360 °
Priključek
M12
Vrsta
JD1121
Podatkovni list izdelka (PDF)
Število
Skupaj (1309,00 € / Kos)
1309,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor nagiba JD1121 JD1121 Merilno območje: 0 - 360 ° CAN M12
- Fuzija senzorja pospeška in žiroskopa (IMU)
- Kompenzacija zunanjih pospeškov
- Visoka merilna natančnost za dinamična gibanja
- Kompaktno in robustno ohišje
Tehnične specifikacije
- Mere [mm]: 27 x 59 x 118,5
- Zaključni upor: da; (notranji; parametrski)
- Število CAN vmesnikov: 1
- Število merilnih osi: 1; (Z)
- Zaslon: Predoperacijski način: 1 x LED, zelena; Način delovanja: 1 x LED, utripa zeleno; Napaka: 1 x LED, rdeča
- Ločljivost-naklon [°]: 0,01; (nastavljiv)
- Nagib principa delovanja: dinamičen
- Histerezni nagib [°]: ≤ ± 0,05
- Diagnoza merilnega principa: kapacitivni MEMS; (merilnik pospeška; žiroskop)
- Temperatura okolice -1 [°C]: -40...85
- Uporaba: Visoko natančno merjenje naklona v dinamičnih aplikacijah
- Delovna napetost [V]: 9...30 DC
- Položaj vgradnje: navpično
- Natančnost - dinamična_meritev [°]: ± 0,5
- Natančnost - statična_meritev [°]: ± 0,3
- Teža [g]: 211.000
- Komunikacijski vmesnik: CAN
- Temperatura skladiščenja [°C]: -40...85
- Merilno območje pospeška - meritev naklona [g]: ± 4
- Merilno območje hitrosti vrtenja - meritev naklona [°/s]: ± 500
- Min. izolacijska upornost [MΩ]: 100; (500 VDC)
- MTTF: 260
- Protokol - CAN: CANopen
- Stopnja zaščite: IP 67; IP68; IP69K
- Zaščitni razred: III
- Vtična povezava: CAN-In - Razporeditev pinov: 0063 - Vtična povezava: 1 x M12; Kodiranje: A / CAN-Out - Razporeditev pinov: 0017 - Vtični priključek: 1 x M12; Kodiranje: A
- Poraba toka [mA]:< 65; (9 ... 30 V/DC
- Temperaturni koeficient [1/K]: ≤ ± 0,008°
- Dokaz o obratni polarnosti: da
- Zaščita pred obratno polarnostjo: da
- Različica - CAN: CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0
- Ponovljivost [°]: ± 0,05
- Razpon kota - merjenje naklona [°]: 0...360
- Vrsta izdelka
senzor nagiba
- Vrsta
JD1121
- Min. obratovalna napetost
9 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
9 - 30 V/DC
- Merilno območje (min.)
0°
- Merilno območje (maks.)
360°
- Merilno območje
0 - 360 °
- Resolucija
0.01°
- Število osi
1
- Priključek
M12
- Vmesnik
CAN
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321822 ifm Electronic senzor nagiba JD1121 JD1121 Merilno območje: 0 - 360 ° CAN M12
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321822 ifm Electronic senzor nagiba JD1121 JD1121 Merilno območje: 0 - 360 ° CAN M12
Opis
ifm JD1121 senzor nagiba
