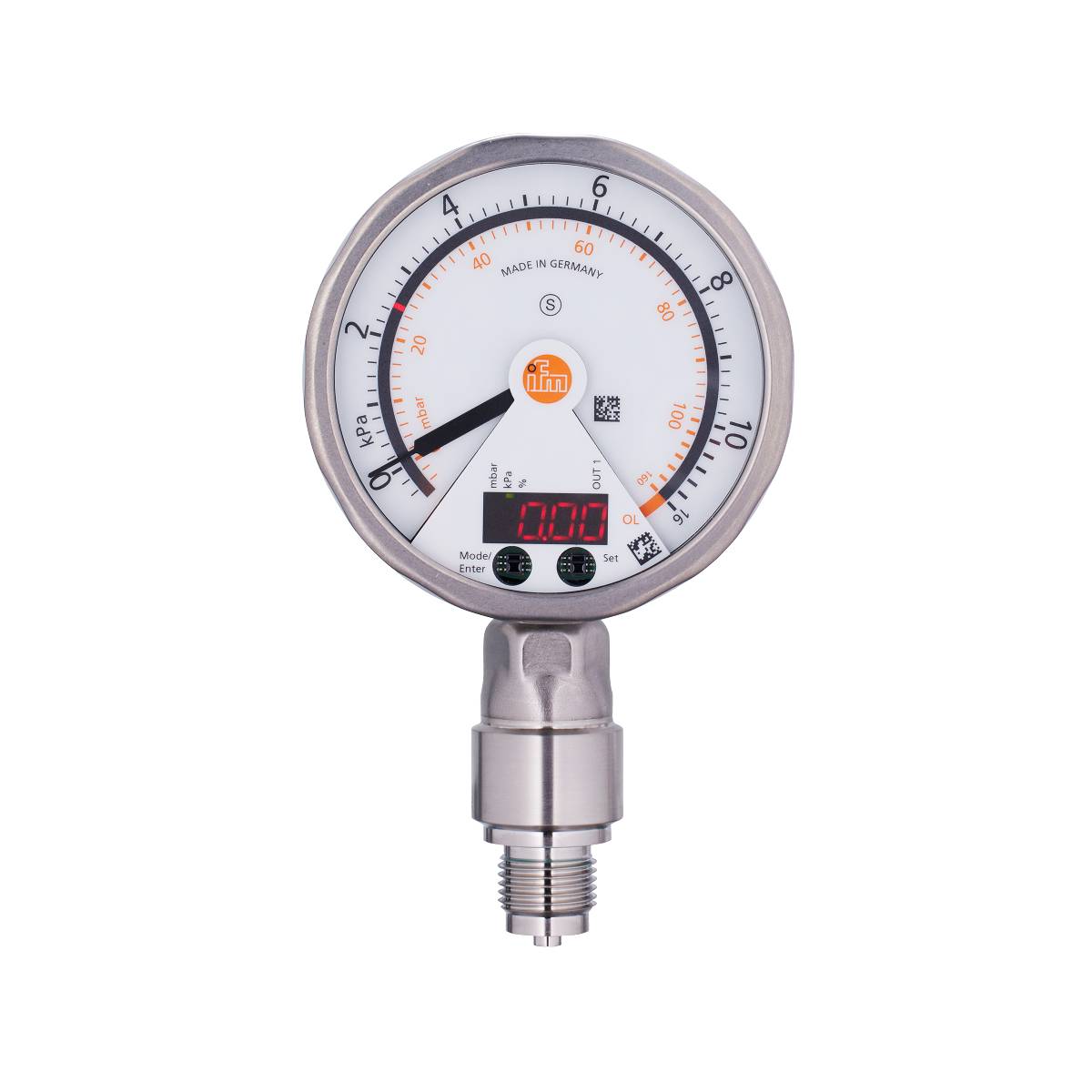

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PG2449 -0 kPa do 10 kPa M12 1 odpiralo, 1 zapiralo, analogni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
10 kPa
Maks. obratovalna napetost
32 V/DC
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (885,00 € / Kos)
885,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PG2449 -0 kPa do 10 kPa M12 1 odpiralo, 1 zapiralo, analogni
- Analogni zaslon, tlačno stikalo in oddajnik v eni napravi
- Zelo lahko berljiv tudi z velike razdalje
- Vrtljivi zaslon z LED črtnim grafikonom za prikaz preklopnih točk
- Programabilni preklopni izhod in razširljiv analogni izhod
- Robustno ohišje iz nerjavečega jekla za uporabo v težkih industrijskih okoljih
Tehnične specifikacije
- Analogni izhodni tok [mA]: 4...20, invertibilen; (razširljivo)
- Analogna končna točka [kPa]: 2...16
- Analogna končna točka [mbar]: 20...160
- Analogna začetna točka [kPa]: -0,5...13,5
- Analogno izhodišče [mbar]: -5...135
- Odzivni čas [ms]:< 9
- Število analognih izhodov: 1
- Število digitalnih izhodov: 1
- Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
- Zaslon: Prikazovalna enota: 2 x LED, zelena; Preklopno stanje: LED, rumena; Preklopne točke: LED obroč, rdeč; Zaslon funkcij: alfanumerični prikaz, rdeč 4 števke; Izmerjene vrednosti: Analogni prikazovalnik, vrtljiv 0...350°, kazalec ni viden, ko je izklopljen; Merjene vrednosti: alfanumerični prikaz, rdeč 4 števke
- Odklon karakteristične krivulje:< ±0,35 (BFSL) /< ± 0,6 (LS); (Zmanjšanje 1:1; BFSL = najboljša ravna črta (nastavitev najmanjše vrednosti))
- Območje natančnosti preklopne točke:< ±0,6; (Zmanjšanje 1:1)
- Temperatura okolice -1 [°C]: -20...80
- Razpon odstotkov ponovljivosti:< ±0,1; (med temperaturnimi nihanji< 10K; Znižaj 1:1)
- Uporaba: za industrijsko uporabo
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; (nastavljivo)
- Čas zakasnitve pripravljenosti [s]: 6
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC
- Slabljenje analognega izhoda dAA [s]: 0,01...30
- Procesna vrednost dušenja dAP [s]: 0,01...30
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 250
- Prisoten dušilni element: ni (lahko se naknadno vgradi)
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [kPa]: 400
- Tlačna trdnost [mbar]: 4000
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Električna izvedba: PNP/NPN
- Razširjeno območje prikazovanja maks. [kPa]: 16
- Razširjeno območje prikaza max [mbar]: 160
- Skupni rezultati: 2
- Teža [g]: 563,900
- Histerezno odstopanje:< ±0,5; (Zmanjšanje 1:1)
- V korakih po [kPa]: 0,02
- V korakih po [mbar]: 0,2
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,1; (Znižanje 1:1; na 6 mesecev)
- Največja obremenitev [Ω]: (Ub - 10 V) / 20 mA
- Maks. preklopni izhod napetosti DC [V]: 2
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -25...80
- Merilno območje [bar]: -0,005...0,1
- Merilno območje [kPa]: -0,5...10
- Merilno območje [mbar]: -5...100
- Min. porušitveni tlak [kPa]: 3000
- Min. porušitveni tlak [mbar]: 30000
- Min. ciklov tiskanja: 100 milijonov
- Min. izolacijska upornost [MΩ]: 100; (500 VDC)
- MTTF: 97
- Procesni priključek: navojni priključek G 1/2 zunanji navoj
- Preklopna točka rP [kPa]: -0,5...15,96
- Preklopna točka rP [mbar]: -5...159,6
- Preklopna frekvenca DC [Hz]: 75
- Preklopna točka SP [kPa]: -0,46...16
- Preklopna točka SP [mbar]: -4,6...160
- Stopnja zaščite: IP 67; IP69K
- Zaščitni razred: III
- Razpoložljiva lestvica: da
- Koračni odzivni čas analognega izhoda [ms]: 28
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 70; (24V)
- Ničelna točka temperaturnega koeficienta:< ±0,3; (0...70 °C)
- Območje temperaturnega koeficienta:< ±0,3; (0...70 °C)
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: Al2O3 (keramika); FKM; 1.4404 (nerjaveče jeklo / 316L)
- Vrsta izdelka
senzor tlaka
- Vrsta
PG2449
- Priključek
M12
- Izvedba
relativni tlak
- Izhod
PNP
NPN
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Vmesnik
M12 vtikač
- Merilno območje (tlaka) (min.)
-0 kPa
- Merilno območje (tlaka) (maks.)
10 kPa
- Merilno območje (tlak)
-0 kPa do 10 kPa
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Kontakt
1 odpiralo
1 zapiralo
analogni
- Razpočni tlak
3000 kPa
- Cevni priključek
G1/2 AG
- Min. temperatura
-20 °C
- Maks. temperatura
80 °C
- Teža
563.900 g
- Skladnost z RoHS
Ja
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321588 ifm Electronic senzor tlaka 1 kos PG2449 -0 kPa do 10 kPa M12 1 odpiralo, 1 zapiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321588 ifm Electronic senzor tlaka 1 kos PG2449 -0 kPa do 10 kPa M12 1 odpiralo, 1 zapiralo, analogni
Opis
ifm PG2449 Elektronski senzor tlaka z analognim zaslonom
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
