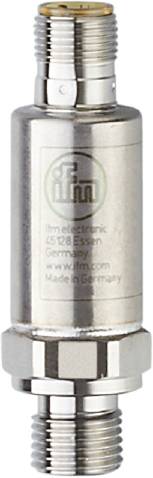

Slika je simbolična
ifm Electronic senzor tlaka 1 kos PU503E 0 MPa do 2.5 MPa M12 analogni Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
senzor tlaka
Priključek
M12
Izvedba
relativni tlak
Merilno območje (tlaka) (maks.)
2.5 MPa
Podatkovni list izdelka (PDF)
Število
Skupaj (249,99 € / Kos)
249,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic senzor tlaka 1 kos PU503E 0 MPa do 2.5 MPa M12 analogni Piece
- Za zanesljivo beleženje sistemskega tlaka v mobilnih napravah
- Robustno ohišje iz nerjavečega jekla z visoko odpornostjo na udarce in tresljaje
- Kompaktna zasnova za uporabo v omejenih prostorih za namestitev
- Pričakovana življenjska doba več kot 60 milijonov tiskalnih ciklov
- Dolgoročna stabilnost zahvaljujoč visoki ponovljivosti in majhnemu karakterističnemu odstopanju krivulje
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0,5...4,5
- Število analognih izhodov: 1
- Število vhodov in izhodov: Število analognih izhodov: 1
- Tlačna trdnost [MPa]: 6,5
- Tlačna trdnost [psi]: 940
- Odklon karakteristične krivulje:< ±0,8; (vključno z odmikom vijaka, napakami ničelne točke in razpona, nelinearnostjo, histerezo)
- Odstotek odstopanja linearnosti:< ±0,25 (BFSL) /< ±0,5 (LS)
- Merilno območje [MPa]: 0...2,5
- Min. porušitveni tlak [MPa]: 60
- Temperatura okolice -1 [°C]: -40...100
- Razpon odstotkov ponovljivosti:< ±0,05; (med temperaturnimi nihanji< 10K)
- Pritezni moment [Nm]: 25...35; (priporočen navor; odvisno od mazanja, tesnila in tlačne obremenitve)
- Uporaba: Za mobilno uporabo
- Izhodni signal: analogni signal
- Čas zakasnitve pripravljenosti [s]:< 0,1
- Delovna napetost [V]: 8...32 DC
- Tesnilni procesni priključek: HNBR (DIN EN ISO 1179-2)
- Prisoten dušilni element: da
- Vrsta tlaka: relativni tlak
- Tlačna trdnost [bar]: 65
- Direktiva o tlačni opremi: dobra inženirska praksa; uporabno za medije skupine 2; Medij skupine 1 na zahtevo
- Skupni rezultati: 1
- Teža [g]: 58.500
- Histerezno odstopanje:< ±0,2
- Odpornost na kratek stik: da
- Temperatura skladiščenja [°C]: -40...100
- Dolgoročna stabilnost:< ±0,1; (na 6 mesecev)
- Mediji: tekoči in plinasti mediji
- Temperatura medija [°C]: -40...125
- Merilno območje [bar]: 0...25
- Merilno območje [psi]: 0...360
- Min. porušitveni tlak [bar]: 600
- Min. porušitveni tlak [psi]: 8700
- Najmanjši cikli tiskanja: 60 milijonov; (pri 1,2-kratnem nazivnem tlaku)
- Min. izolacijska upornost [MΩ]: 100; (500 VDC)
- Min. obremenitveni upor [Ω]: 2000
- MTTF: 658
- Procesni priključek: navojni priključek G 1/4 zunanji navoj (DIN EN ISO 1179-2)
- Stopnja zaščite: IP 67; IP69K
- Zaščitni razred: III
- Koračni odzivni čas analognega izhoda [ms]: 2
- Vtična povezava: Razporeditev nožic: 0174 - Vtična povezava: 1 x M12; Kodiranje: A; Največja dolžina kabla: 30 m
- Poraba toka [mA]:< 12
- Ničelna točka temperaturnega koeficienta:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Območje temperaturnega koeficienta:< ± 0,1 (0...80 °C);< ± 0,3 (-40...0 °C / 80...125 °C)
- Odpornost na preobremenitev: da
- Vakuumska trdnost [mbar]: -1000
- Zaščita pred obratno polarnostjo: da
- Materiali v stiku z medijem: 1.4542 (nerjaveče jeklo / 17-4 PH / 630)
- Vrsta embalaže
Piece
- Vrsta izdelka
senzor tlaka
- Vrsta
PU503E
- Priključek
M12
- Dolžina kabla
30 m
- Izvedba
relativni tlak
- Čas odziva
2 ms
- Izhod
analogni napetostni
- Izhodni signal (min.)
0.5 V
- Izhodni signal (maks.)
4.5 V
- Vmesnik
M12 vtikač
- Merilno območje (tlaka) (min.)
0 MPa
- Merilno območje (tlaka) (maks.)
2.5 MPa
- Merilno območje (tlak)
0 MPa do 2.5 MPa
- Min. obratovalna napetost
8 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
8 - 32 V/DC
- Kontakt
analogni
- Razpočni tlak
600 bar
- Cevni priključek
G1/4 AG
- Min. temperatura
-40 °C
- Maks. temperatura
100 °C
- Teža
58.500 g
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3319754 ifm Electronic senzor tlaka 1 kos PU503E 0 MPa do 2.5 MPa M12 analogni Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3319754 ifm Electronic senzor tlaka 1 kos PU503E 0 MPa do 2.5 MPa M12 analogni Piece
Opis
ifm PU503E Elektronski senzor tlaka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
