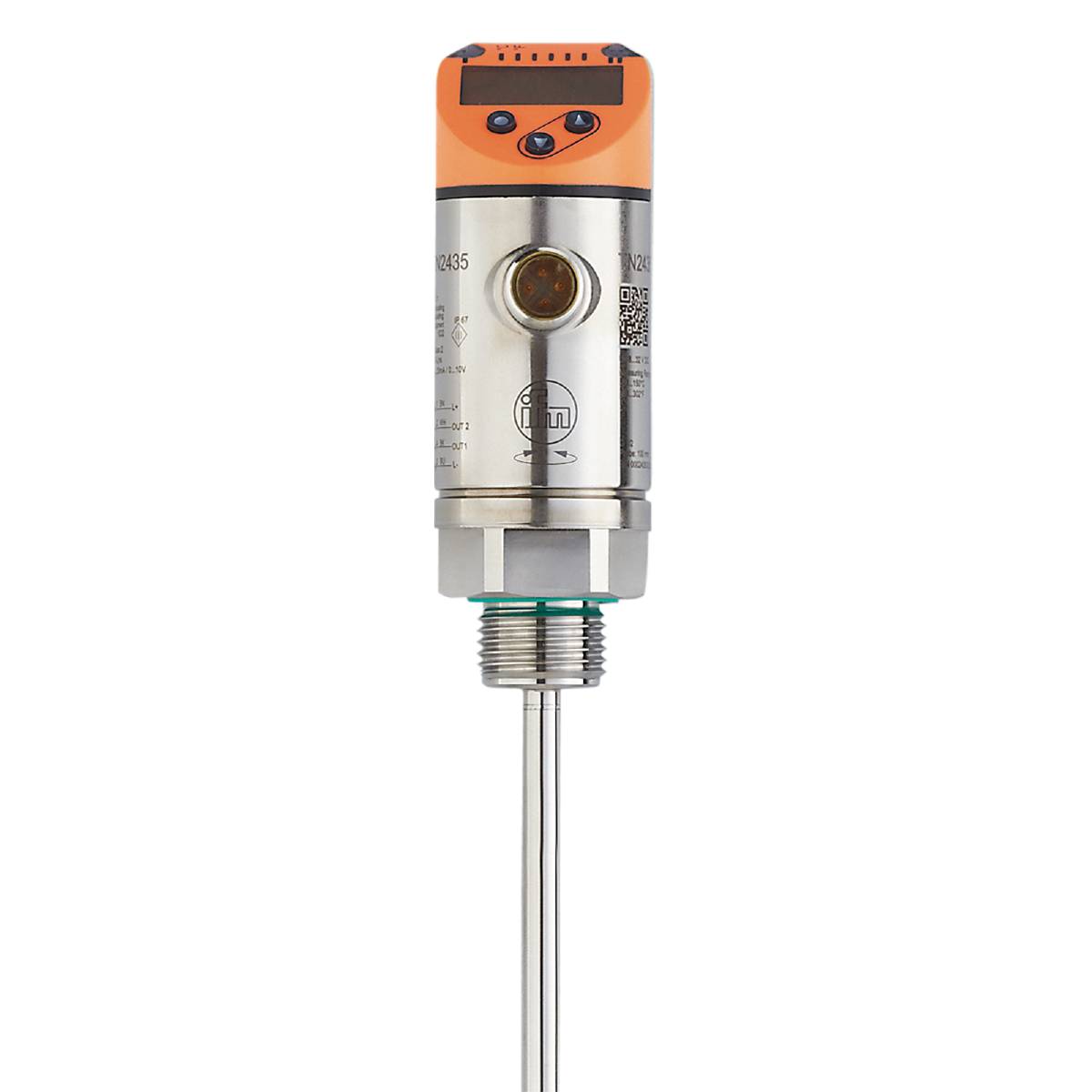

ifm Electronic TN2435 TN2435 PT1000 temperaturni senzor -50 do 150 °C 0.1 %/°C 1 zapiralo, 1 odpiralo, analogni
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
temperaturni senzor
Izvedba
PT1000
Območje merjenja temperature (min.)
-50 °C
Območje merjenja temperature (maks.)
150 °C
Priključek
M12
Podatkovni list izdelka (PDF)
Število
Skupaj (579,00 € / Kos)
579,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
ifm Electronic TN2435 PT1000 temperaturni senzor -50 do 150 °C 0.1 %/°C 1 zapiralo, 1 odpiralo, analogni
- Zelo veliko območje ocenjevanja temperature
- S preklopnimi izhodi, analognim signalom in IO-Link
- Intuitivno, uporabniku prijazno upravljanje s 3 gumbi
- Rdeče-zeleni izmenični zaslon za jasno označevanje dobrih območij
- Jasno vidne LED diode za prikaz stanja preklopa
- Priročno upravljanje prek gumbov ali nastavitev parametrov prek IO-Link
Tehnične specifikacije
- Analogna izhodna napetost [V]: 0...10
- Analogni izhodni tok [mA]: 4...20
- Analogna končna točka [°C]: -45...150
- Analogna končna točka [°F]: -49...302
- Analogna začetna točka [°C]: -50...145
- Analogna začetna točka [°F]: -58...293
- Dinamika odziva T05 / T09 [s]: 1 / 3; (v skladu z DIN EN 60751)
- Število analognih izhodov: 1
- Število digitalnih izhodov: 2
- Število vhodov in izhodov: Število digitalnih izhodov: 2; Število analognih izhodov: 1
- Zaslon: Prikazovalnik: 2 x LED, zelena; Preklopno stanje: 2 x LED, rumena; Merjene vrednosti: alfanumerični prikaz, rdeče/zelen 4 števke
- Revizija IO-Link: 1.1
- Temperatura merilnega elementa: 1 x Pt 1000; (v skladu z DIN EN 60751, razred A)
- Odstotno območje temperaturnega koeficienta: 0,1; (Pri odstopanju od referenčnega pogoja 25 ± 5 °C)
- Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okolja -1 [°C]: -25...80
- Tovarniško nastavljeno merilno območje: -50...150 °C
- Natančnost prikaza [K]: ± 0,3 + (± 0,1 % MS)
- Zatezni moment [Nm]: 45
- Analogni izhod ločljivosti - Ločljivost [K]: Tokovni izhod: MS / 4096; Izhodna napetost: MS/3561
- Ločljivost zaslona - ločljivost [K]: 0,1
- Preklopni izhod ločljivosti - ločljivost [K]: 0,1
- Izvedba zaščite pred kratkim stikom: taktna
- Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
- Izhodni signal: preklopni signal; analogni signal; povezava IO; (nastavljivo)
- Čas zakasnitve pripravljenosti [s]: 1
- Posebnost: pozlačeni kontakti
- Delovna napetost [V]: 18...32 DC; ("razred napajanja 2" po cULus)
- Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 250
- Tlačna trdnost [bar]: 250
- Vgradna dolžina EL [mm]: 100
- Električna izvedba: PNP/NPN
- Natančnost analognega izhoda [K]: ± 0,3 + (± 0,1 % MS)
- Skupni rezultati: 2
- Teža [g]: 306.000
- V korakih po [°C]: 0,1
- V korakih po [°F]: 0,1
- Komunikacijski vmesnik: IO-Link
- Zaščita pred kratkim stikom: da
- Temperatura skladiščenja [°C]: -40...100
- Največja obremenitev [Ω]: 500
- Maksimalni preklopni izhod napetosti DC [V]: 2,5
- Mediji: tekoči in plinasti mediji
- Merilno območje [°C]: -50...150
- Merilno območje [°F]: -58...302
- Min. obremenitveni upor [Ω]: 2000
- MTTF: 207
- Možnosti parametriranja: histereza / okno; normalno odprt / normalno zaprt; preklopna logika; zakasnitev prestavljanja/prestavljanja navzdol; Dušenje; prikazovalna enota; Tokovni/napetostni izhod
- Procesni priključek: navojni priključek G 1/2
- Preklopna točka rP [°C]: -50...149,8
- Točka ponastavitve rP [°F]: -58...301,6
- Preklopna točka SP [°C]: -49,8...150
- Preklopna točka SP [°F]: -57,6...302
- Natančnost preklopne točke [K]: ± 0,3 + (± 0,1 % MS)
- Stopnja zaščite: IP 67
- Zaščitni razred: III
- Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A; Kontakti: pozlačeni
- Poraba toka [mA]:< 50
- Odpornost na preobremenitev: da
- Zaščita pred obratno polarnostjo: da
- Integriran Watchdog: da
- Materiali v stiku z medijem: 1.4404 (nerjaveče jeklo / 316L); O-tesnilo: FKM
- Vrsta izdelka
temperaturni senzor
- Vrsta
TN2435
- Izvedba
PT1000
- Izhod
PNP
NPN
- Izhodni signal (min.)
0 V
- Izhodni signal (maks.)
10 V
- Območje merjenja temperature (min.)
-50 °C
- Območje merjenja temperature (maks.)
150 °C
- Merilno območje temperature
-50 do 150 °C
- Priključek
M12
- Material ohišja
nerjaveče jeklo
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
32 V/DC
- Obratovalna napetost
18 - 32 V/DC
- Razred točnosti
A
- Kontakt
1 zapiralo
1 odpiralo
analogni
- Temperaturni koeficient
0.1 %/°C
- Dolžina
100 mm
- Skladnost z RoHS
Ja
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3321195 ifm Electronic TN2435 TN2435 PT1000 temperaturni senzor -50 do 150 °C 0.1 %/°C 1 zapiralo, 1 odpiralo, analogni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3321195 ifm Electronic TN2435 TN2435 PT1000 temperaturni senzor -50 do 150 °C 0.1 %/°C 1 zapiralo, 1 odpiralo, analogni
Opis
ifm TN2435 Elektronski temperaturni senzor
