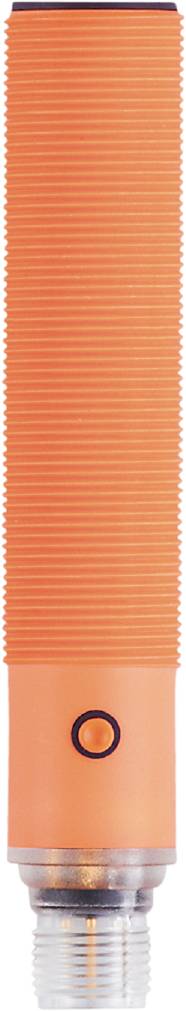

ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT205 Piece

Svetlo oranžno valovit ozadje, ki spominja na reliefno teksturo.
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
ultrazvočni optični bralnik
Maks. obratovalna napetost
30 V/DC
Izhod
PNP
Preklopna razdalja (maks.)
1600 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
Število
Skupaj (439,00 € / Kos)
439,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic ultrazvočni optični bralnik M18 x 1 PNP UGT205 Piece

  • Zelo veliko območje zaznavanja
  • Intuitivna nastavitev območja zaznavanja s pritiskom na gumb ali IO-Link
  • Jasno vidna LED za prikaz statusa preklopa in odmeva
  • S programabilnim preklopom in analognim izhodom
  • Brezkontaktno zaznavanje ne glede na barvo, prosojnost ali kakovost površine predmeta

Dodatne informacije

Tehnične specifikacije

  • Mere [mm]: M18 x 1 / L = 97,5
  • Analogna izhodna napetost [V]: 0...10
  • Odzivni čas [ms]:< 300; (analogni izhod)
  • Število analognih izhodov: 1
  • Število digitalnih izhodov: 1
  • Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
  • Zaslon: Preklopno stanje: 2 x LED, rumena; Odmev: 1 x LED, zelena
  • Revizija IO-Link: 1.1
  • Standard SDCI: IEC 61131-9
  • Vrsta prenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okolice -1 [°C]: -20...70
  • Ponovljivost: 1%
  • Zatezni moment [Nm]: 1
  • Analogni izhod ločljivosti:< 3 mm
  • Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
  • Izhodni signal: preklopni signal; analogni signal; IO povezava
  • Zahtevani glavni razred vrat: A
  • Čas zakasnitve pripravljenosti [s]:< 0,3
  • Delovna napetost [V]: 10...30 DC; ("razred napajanja 2" po cULus)
  • Slepa cona [mm]: 150
  • Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
  • Električna različica: PNP
  • Ohišje: navojna oblika
  • Skupni rezultati: 2
  • Teža [g]: 66.000
  • Ime navoja: M18 x 1
  • Opombe o točnosti/odstopanju: Navedene vrednosti so dosežene po času ogrevanja, ki traja najmanj 20 minut.
  • Histereza [%]:< 2
  • Funkcije IO-Link (aciklične): Označevanje, specifično za aplikacijo; Števec obratovalnih ur
  • Komunikacijski vmesnik: IO-Link
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -30...80
  • Analogni izhod napake linearnosti [%]:< 2
  • Največji odklon od senzorja kota 90°/objekta [°]: ± 4
  • Maksimalni preklopni izhod napetosti DC [V]: 2,2
  • Min. obremenitveni upor [Ω]: 3000
  • Najmanjši čas procesnega cikla [ms]: 3,2
  • MTTF: 125
  • Cilindrični kot odpiranja [°]: 15; (±2)
  • Možnosti parametriranja: histereza / okno; Druga preklopna točka; zakasnitev vklopa in izklopa; vklopni procesi; funkcija poučevanja; Preklop svetlo/tema
  • Profili: Pametni senzor: Identifikacija naprave; Večkanalni preklopni senzor z dvema nastavljenima točkama, tip 0 Generični profilirani senzor; Spremenljivka procesnih podatkov; Diagnostika naprave; Teach Channel
  • Razdalja zaznavanja [mm]: 150...1600; (Cilj: 200 x 200 )
  • Preklopna frekvenca DC [Hz]: 3
  • Premik preklopne točke [%]: -2...2
  • Stopnja zaščite: IP 67
  • Zaščitni razred: III
  • Način SIO: da
  • Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
  • Poraba toka [mA]: 55
  • Funkcija poučevanja: da
  • Temperaturna kompenzacija: da
  • Odpornost na preobremenitev: da
  • Zaščita pred obratno polarnostjo: da
  • Frekvenca pretvornika [kHz]: 230
Vrsta embalaže

Piece

Vrsta izdelka

ultrazvočni optični bralnik

Vrsta

UGT205

Min. obratovalna napetost

10 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

10 - 30 V/DC

Izhod

PNP

Preklopna razdalja (maks.)

1600 mm

Izvedba

ultrazvok

Značilnosti

z izločanjem ozadja

Priključek

M12

Vgradna velikost (senzor)

M18 x 1

Kontakt

1 PNP

IP67

Min. temperatura

-20 °C

Maks. temperatura

70 °C

Dolžina

97.5 mm

Premer

18 mm

Mere

(Ø x D) 18 mm x 97.5 mm

Skladnost z RoHS

Ja

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3320711 ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT205 Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3320711 ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT205 Piece

Opis

ultrazvočni refleksni skener ifm UGT205

Besedilo je strojno prevedeno.
