Domov
Aktivne komponenteSenzorjiStikala bližine, senzorji bližineBližinsko stikalo

ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT582

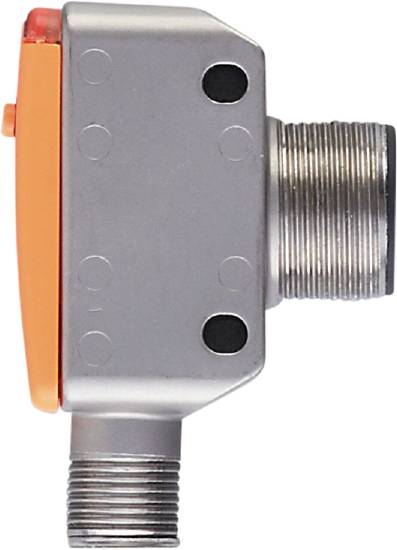

Siv senzor z dvema navojnima deloma in oranžnim pokrovom na levi strani, verjetno namenjen tehničnim apliciranjem.
Slika je simbolična
Vrsta izdelka
ultrazvočni optični bralnik
Maks. obratovalna napetost
30 V/DC
Izhod
PNP
Preklopna razdalja (maks.)
800 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,27.11.
Število
Skupaj (399,00 € / Kos)
399,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

ifm Electronic ultrazvočni optični bralnik M18 x 1 PNP UGT582

  • Robustno pravokotno kovinsko ohišje z navojem M18 ob strani
  • Posebej prostorsko varčna zasnova za uporabo v omejenih prostorih za namestitev
  • S programirljivim preklopnim izhodom in razširljivim analognim izhodom
  • Brezkontaktno zaznavanje ne glede na barvo, prosojnost ali kakovost površine predmeta
  • Intuitivna nastavitev območja zaznavanja s pritiskom na gumb

Dodatne informacije

Tehnične specifikacije

  • Mere [mm]: 53 x 20 x 37,7
  • Analogni izhodni tok [mA]: 4...20
  • Odzivni čas [ms]:< 450; (analogni izhod)
  • Število analognih izhodov: 1
  • Število digitalnih izhodov: 1
  • Število vhodov in izhodov: Število digitalnih izhodov: 1; Število analognih izhodov: 1
  • Zaslon: Preklopno stanje: 1 x LED, rumena; Odmev: 1 x LED, zelena
  • Temperatura okolja -1 [°C]: -20...70
  • Ponovljivost: 1%
  • Pritezni moment [Nm]: 50
  • Ločljivost [mm]: 3
  • Izhodna funkcija: normalno odprt / normalno zaprt; (nastavljiv)
  • Izhodni signal: preklopni signal; Analogni signal
  • Čas zakasnitve pripravljenosti [s]:< 0,3
  • Delovna napetost [V]: 10...30 DC; ("razred napajanja 2" po cULus)
  • Slepa cona [mm]: 60
  • Trajna tokovna nosilnost preklopnega izhoda DC [mA]: 100
  • Električna različica: PNP
  • Ohišje: kvadar z navojem M18
  • Skupni rezultati: 2
  • Teža [g]: 99.500
  • Ime navoja: M18 x 1
  • Opombe o točnosti/odstopanju: Navedene vrednosti so dosežene po času ogrevanja, ki traja najmanj 20 minut.
  • Histereza [%]:< 1
  • Zaščita pred kratkim stikom: da
  • Temperatura skladiščenja [°C]: -30...80
  • Analogni izhod napake linearnosti [%]: ≤ 1
  • Največji odklon od senzorja kota 90°/objekta [°]: ± 4
  • Največja obremenitev [Ω]: 500
  • Maksimalni preklopni izhod napetosti DC [V]: 2,2
  • MTTF: 191
  • Cilindrični kot odpiranja [°]: 15; (±2)
  • Razdalja zaznavanja [mm]: 60...800; (Cilj: 100 x 100 )
  • Preklopna frekvenca DC [Hz]: 5
  • Premik preklopne točke [%]: -5...5
  • Stopnja zaščite: IP 67
  • Zaščitni razred: III
  • Vtična povezava: Razporeditev nožic: 0001 - Vtična povezava: 1 x M12; Kodiranje: A
  • Poraba toka [mA]:< 35
  • Funkcija poučevanja: da
  • Temperaturna kompenzacija: da
  • Odpornost na preobremenitev: da
  • Zaščita pred obratno polarnostjo: da
  • Frekvenca pretvornika [kHz]: 230
Vrsta izdelka

ultrazvočni optični bralnik

Vrsta

UGT582

Min. obratovalna napetost

10 V/DC

Maks. obratovalna napetost

30 V/DC

Obratovalna napetost

10 - 30 V/DC

Izhod

PNP

Preklopna razdalja (maks.)

800 mm

Izvedba

ultrazvok

Značilnosti

LED zaslon

Priključek

M12

Vgradna velikost (senzor)

M18 x 1

Material ohišja

legirano jeklo v4a (kaljeno)

Kontakt

1 PNP

IP67

Min. temperatura

-20 °C

Maks. temperatura

70 °C

Dolžina

37.7 mm

Širina

20 mm

Višina

37.7 mm

Premer

18 mm

Mere

(Ø x V) 18 mm x 37.7 mm

Skladnost z RoHS

Ja

Globina

53 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3320592 ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT582

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3320592 ifm Electronic ultrazvočni optični bralnik ultrazvok M18 x 1 PNP UGT582

Opis

ultrazvočni refleksni skener ifm UGT582

Besedilo je strojno prevedeno.
