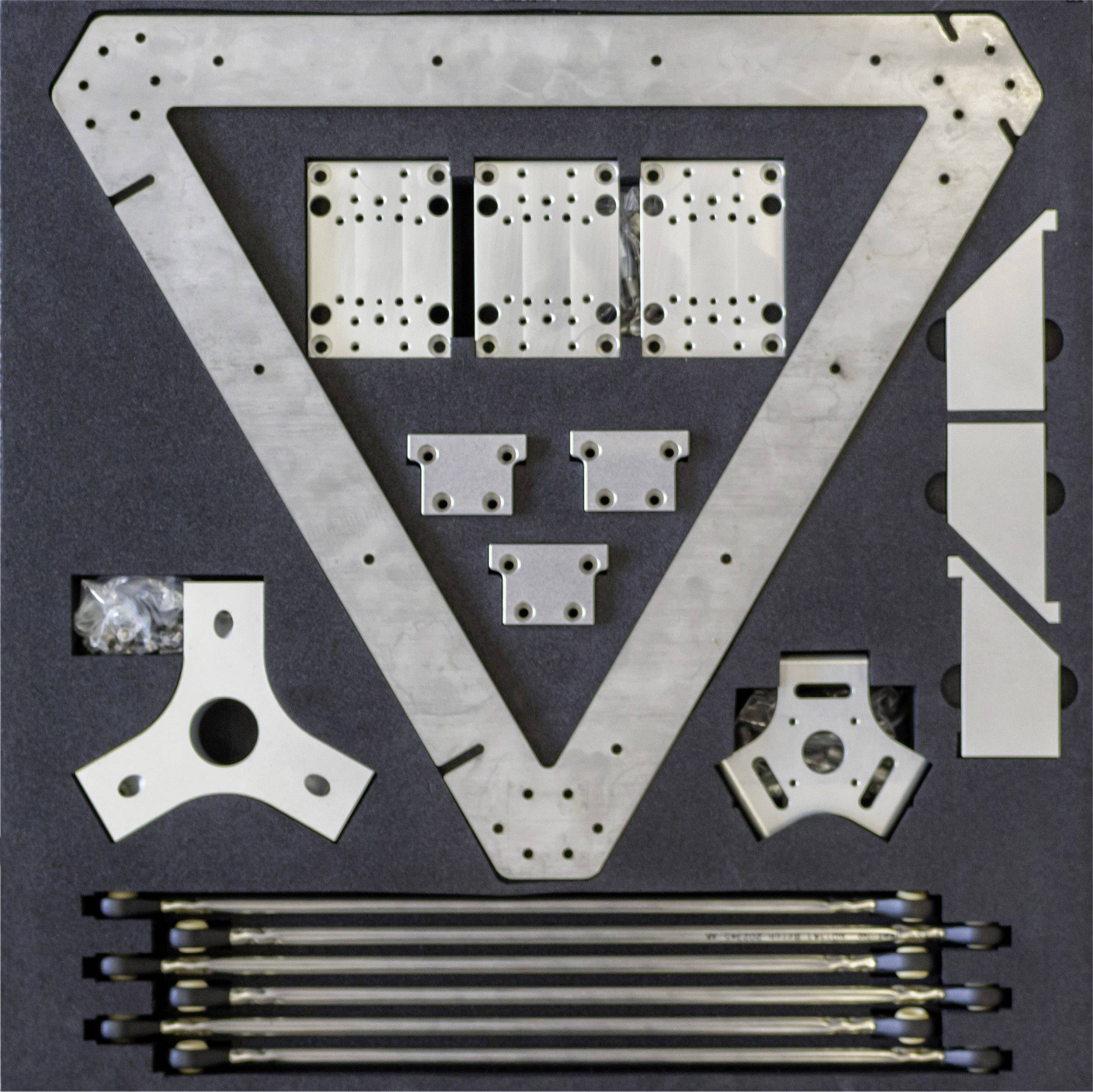

Kovinski deli v penasti podlogi: tri jeklene plošče trikotne oblike, različne manjše plošče, vijaki in palice. Montažni komplet.

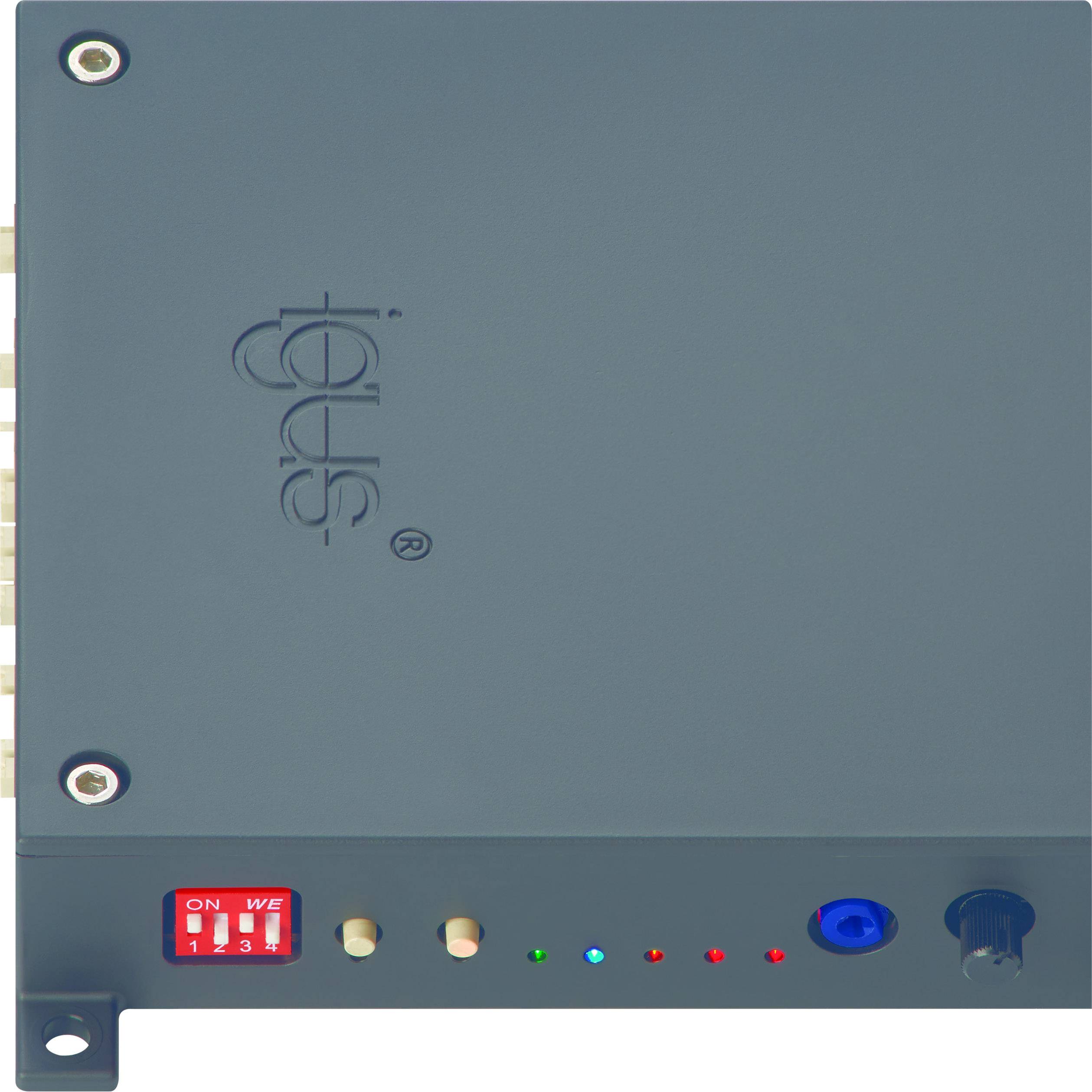

Sivo električno krmilno napravo s digitalno prikazovalnikom in kontrolnimi lučkami. Prikazuje položaje stikal in nekaj tipk.

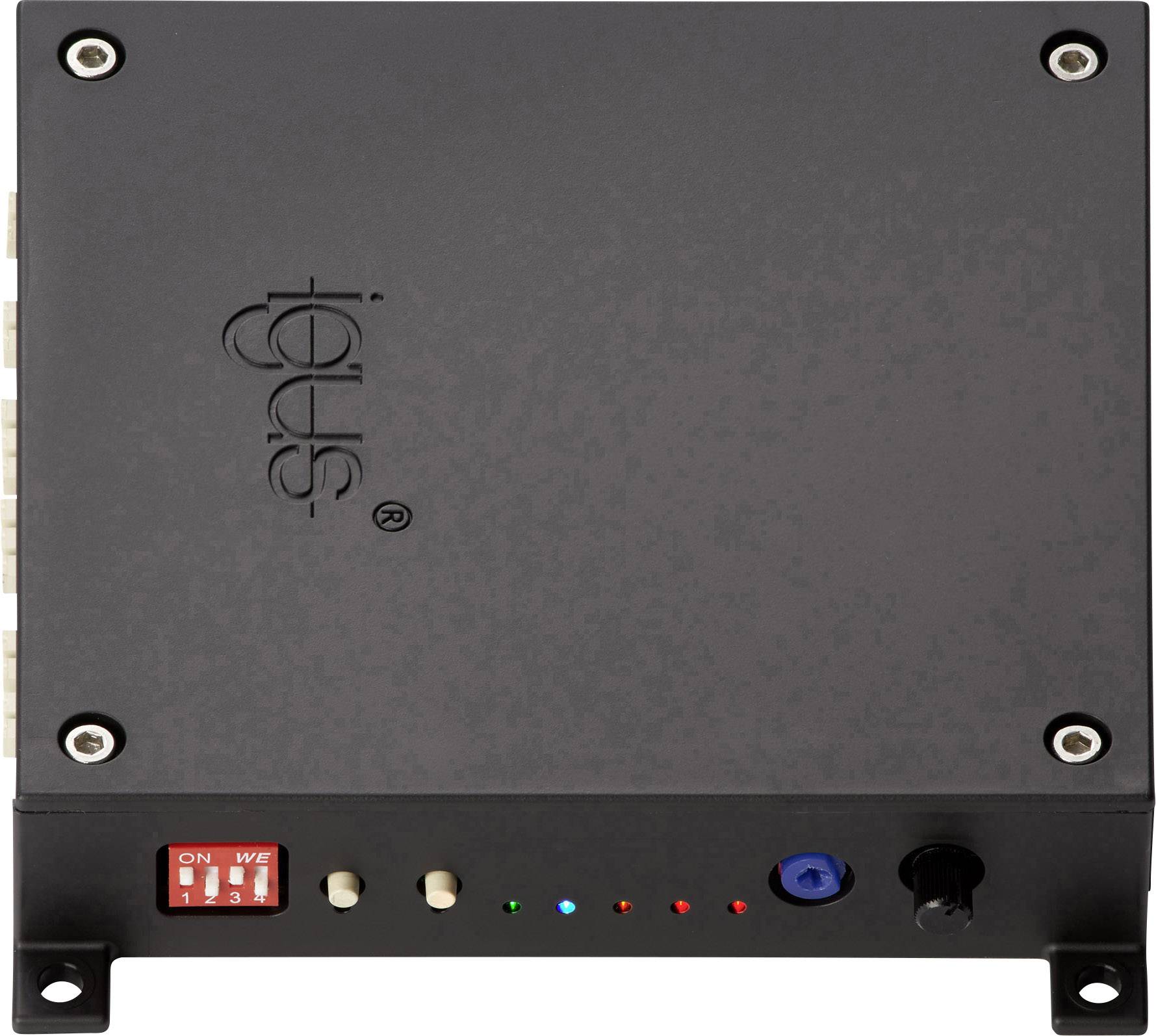

Črno-siva elektronska krmilna škatla z več stikali in lučkami. Zgoraj levo se nahajata logotip in LED-indikatorji.

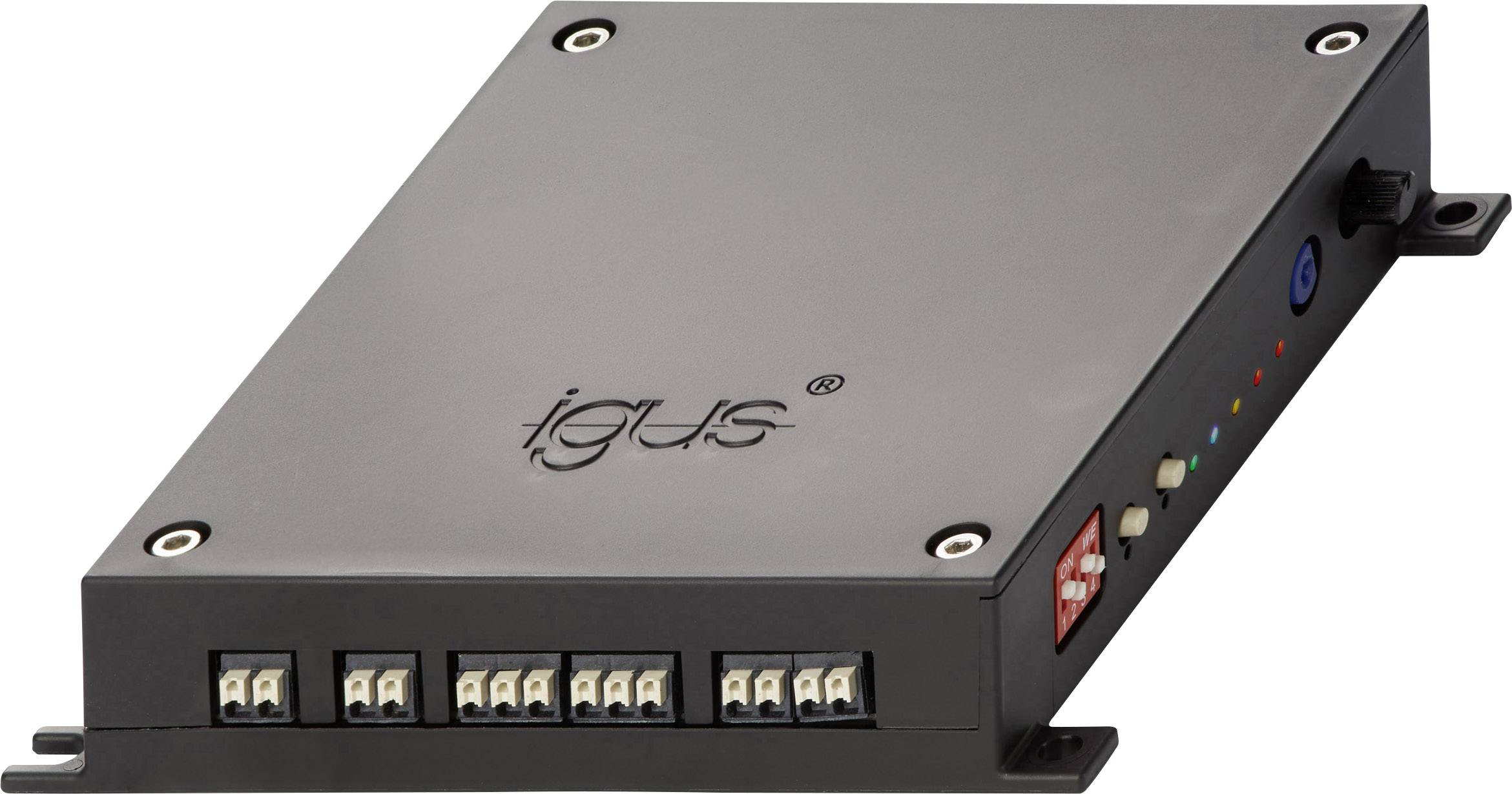

Pravokotna črna naprava z logotipom 'igus' in več priključnimi sponkami na sprednji strani. Levo pisane LED-diode.

Dve zloženki v črnem okvirju. Levo 'dryve krmiljenje' s sliko krmilne enote; desno 'montaža dryve krmiljenja' z monterskim korakom.

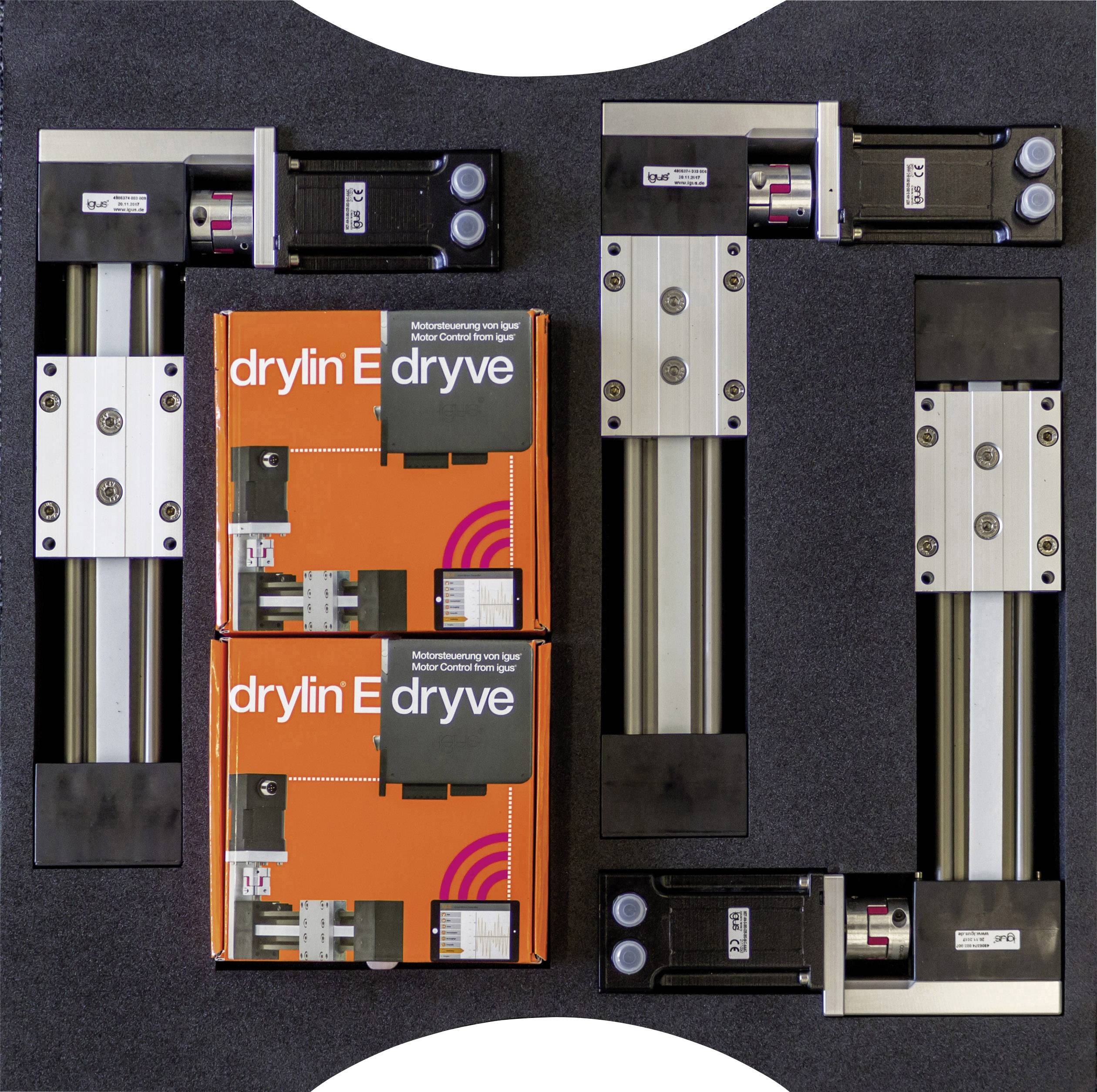

Motorske krmilne enote pritrjene na kovinske plošče, s srednjima dvema oranžnima škatlama 'drylin E'. Razporeditev tvori črki 'IG'.

1/6

Dostava tor, 29.9.

Število

kos - zaloga Nemčija

Skupaj (10.595,00 € / Kos)

10.595,00 €

z DDV

Samo 108,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

igus komplet robota za sestavljanje Delta DLE-DR-0003

Ugoden in lahek komplet za delta robote
Hitro izbiranje in rokovanje - pripravljeno za namestitev

Tehnične specifikacije

Natančnost pozicioniranja: + - 0,5 mm
Premer delovnega prostora pri 75 mm: 380 mm
Največja nosilnost: 5 kg
Največja sila procesa v polmeru 0 mm: 100 N
Dinamika: najmanj 60 pik. (Min)
max. Spletna hitrost: 3m / s
Maksimalno pospeševanje: 60 m / s².

Vrsta izdelka: komplet robota za sestavljanje

Proizv. št. delov: DLE-DR-0003

Teža: 15 kg

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1718142 igus komplet robota za sestavljanje Delta DLE-DR-0003

Opis

Sestavljen iz treh vnaprej sestavljenih osi zobatega jermena drylin® ZLW z NEMA koračnimi motorji in dajalniki, igubal® dvojnimi sferičnimi drsnimi ležaji in ustreznimi prilagodilnimi ploščami, se Drylin® Delta Robot hitro in enostavno namesti. Zaradi lahke konstrukcije, ki je sestavljena iz aluminija in plastike, sistem doseže hitrost pobiranja 60 / min v prostoru do ø 380 mm.

Tipične aplikacije: rokovanje, pick-and-place, robotika, avtomatizacija.

Prednosti robota drylin® Delta:
Stroškovno učinkovita alternativa konvencionalni delta kinematiki
Končni sistem na osnovi suhega gradbenega kompleta
Nobeno dodatno mazivo ni potrebno in zato nizko vzdrževanje
Zaradi vzporedne kinematike so možna hitra gibanja
Kompaktna in lahka zasnova

Kdaj bo uporabljen delta robot?
Naloge za izbiro in namestitev, kot so postaje za prenos trakov
sortiranje
pritrdilni sistemi
pridružil procesov
Majhni deli ravnanje
Za hitre naloge pozicioniranja
