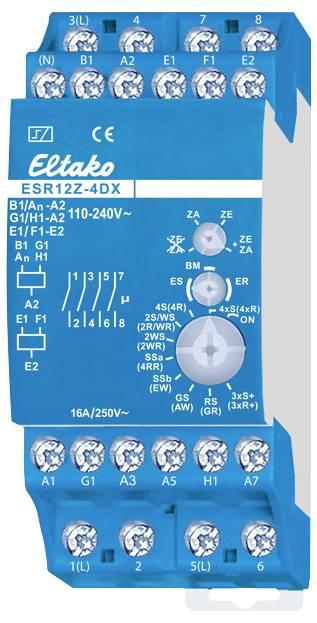

impulzni rele din-letev Eltako ESR12Z-4DX/110-240V 4 zapiralo 16 A 2000 W 1 kos

S 4 neodvisnimi kontakti, po 1 normalno odprt kontakt, brezpotencialne 16A/250V AC, 230V LED sijalke do 600W, žarnice z žarilno nitko 2000W. Izguba v stanju pripravljenosti le 0,03-0,4 vata. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. 2 delilni enoti = 36 mm širok, 58 mm globok. S patentirano tehnologijo ELTAKO Duplex (DX) lahko 3 od 4 normalno brezpotencialnih kontaktov še vedno preklapljajo pri prehodu ničle pri preklopu 230 V AC 50 Hz, s čimer se drastično zmanjša obraba. Če želite to narediti, preprosto priključite vodnik N na sponko (N), zunanje vodnike pa na 1(L), 3(L) ali 5(L). Posledica tega je dodatna izguba v stanju pripravljenosti le 0,1 W. Če se kontakt uporablja za krmiljenje stikalnih naprav, ki same ne preklopijo pri prehodu skozi ničlo, (N) ne smete priključiti, ker bi imela dodatna zakasnitev zapiranja nasprotni učinek. Lokalna univerzalna krmilna napetost 110-240V AC. Z dodatnimi univerzalnimi vhodi za krmiljenje napetosti centralno vklop in izklop za 110-240 V AC, galvansko ločeni od lokalnih krmilnih vhodov. Z dodatnimi skupinskimi krmilnimi vhodi za vklop in izklop za 110–240 V AC. Enak potencial kot lokalni davčni vložki. Skupine teh impulznih stikal je mogoče krmiliti ločeno v centralnem krmilnem sistemu prek skupinskih krmilnih vhodov. Napajalna napetost kot lokalna krmilna napetost. Z uporabo bistabilnih relejev ni izgube moči in segrevanja tuljave niti pri vklopu. Po namestitvi počakajte na kratko avtomatsko sinhronizacijo, preden priključite vklopljene porabnike na omrežje. Centralni ukazi imajo vedno prednost; lokalni krmilni vhodi so med centralnim ukazom blokirani. V primeru izpada napajalne napetosti se naprava na določen način izklopi. Z zgornjim vrtljivim stikalom lahko to impulzno stikalo v celoti ali delno izključite iz centralnega krmiljenja: ZE+ZA = centralno vklopljeno in centralno izklopljeno, ZE = centralno vključeno, ZA = centralno izklopljeno, ZE+ZA prečrtano = centralno krmiljenje ni učinkovito. Srednje vrtljivo stikalo se uporablja za predizbiro funkcij spodnjega vrtljivega stikala za ES in ER. ER izbere funkcije oklepaja. Če je izbran BM, ga je mogoče krmiliti z detektorjem gibanja, deluje v skladu z navodili za uporabo. Ni primeren za povratno informacijo s preklopno napetostjo zatemnilnega stikala. V ta namen uporabite le releje ESR12DDX-UC, ESR12NP-230V+UC ali ESR61NP-230V+UC. S spodnjim vrtljivim stikalom lahko izbirate med 18 funkcijami: ON = trajno ON. 4xS = 4-smerno impulzno stikalo s po 1 normalno odprtim kontaktom, krmilni vhodi A1, A3, A5 in A7. (4xR) = 4-smerni preklopni rele s po 1 normalno odprtim kontaktom, krmilni vhodi A1, A3, A5 in A7. 4S = impulzno stikalo s 4 kontakti. (4R) = preklopni rele s 4 kontakti. 2S/WS = impulzno stikalo s 3 normalno odprtimi kontakti in 1 normalno zaprtim kontaktom. (2R/WR) = preklopni rele s 3 normalno odprtimi kontakti in 1 normalno zaprtim kontaktom. 2WS = impulzno stikalo z 2 normalno odprtima in 2 normalno zaprtima kontaktoma. (2WR) = preklopni rele z 2 normalno odprtima in 2 normalno zaprtima kontaktoma. SSa = serijsko stikalo 2 + 2 normalno odprta kontakta s preklopnim zaporedjem 0-2-2+4-2+4+6, povratna informacija 8. (4RR) = normalno zaprt rele s 4 kontakti. SSb = serijsko stikalo 2 + 2 normalno odprta kontakta s preklopnim zaporedjem 0-2-2+4-2+4+6-2+4+6+8. (EW) = Vklopni rele za brisanje s 3 normalno odprtimi kontakti in 1 normalno zaprtim kontaktom, čas brisanja 1 s. GS = skupinsko stikalo. Preklopno zaporedje 0-2-0-4-0-6-0. Povratne informacije 8. (AW) = izklopni rele za brisanje s 3 zaklopnimi kontakti in 1 prekinitvenim kontaktom, čas brisanja 1 s. RS = stikalo s 4 normalno odprtimi kontakti, A1 = nastavitev in A3 = reset krmilni vhod. (GR) = skupinski rele 1 + 1 + 1 +1 normalno odprt. 3xS+ = 3-smerno impulzno stikalo s po 1 normalno odprtim kontaktom + povratna zveza 8, krmilni vhodi A1, A3 in A5. (3xR+) = 3-smerni preklopni rele s po 1 normalno odprtim kontaktom + povratna povezava 8, krmilni vhodi A1, A3 in A5.

Besedilo je strojno prevedeno.
