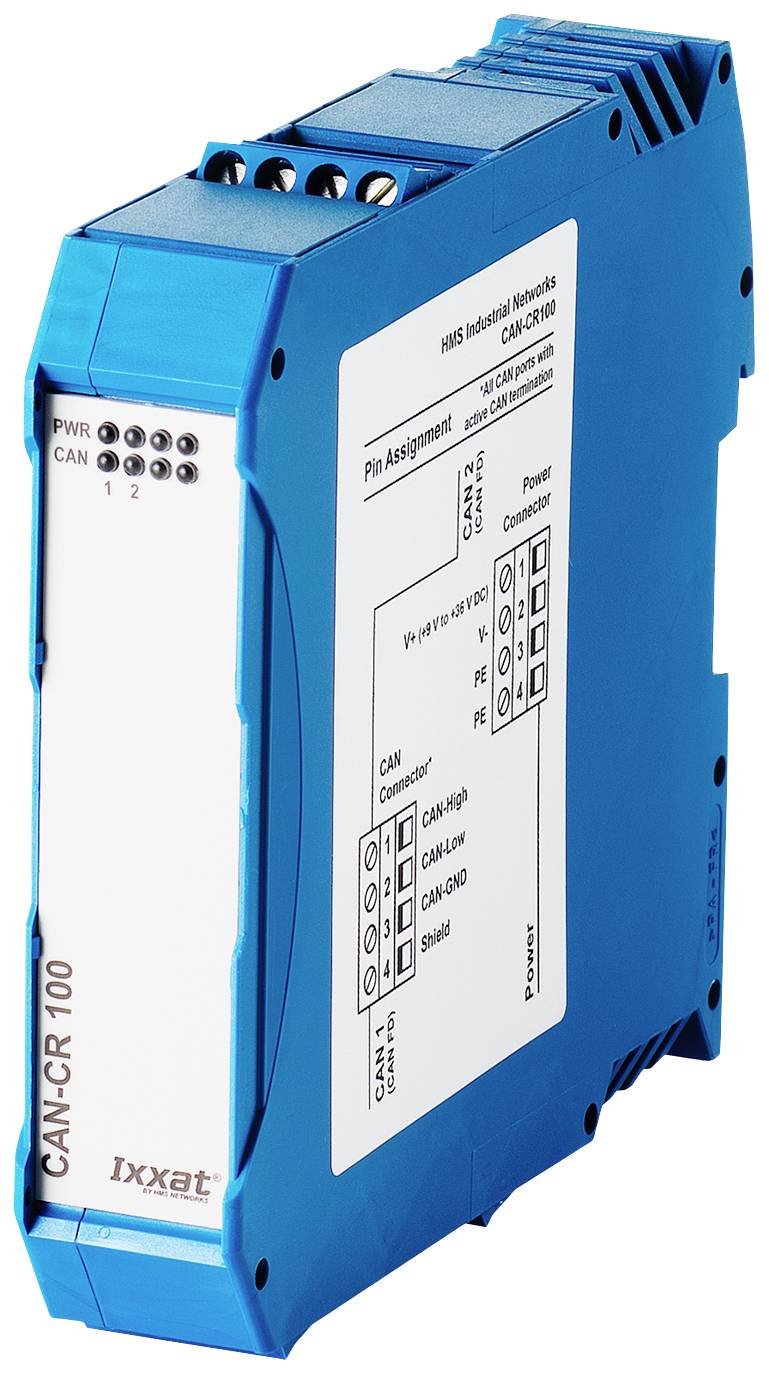

Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD repetitor CAN Bus 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (379,00 € / Kos)
379,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD repetitor CAN Bus 1 kos
- CAN in CAN FD vmesnika v eni napravi
- Prihranki pri stroških zaradi enostavnejšega ožičenja
- Večja zanesljivost sistema
- Zelo malo vpliva na delovanje sistema v realnem času
Tehnične specifikacije
- Prikazi: proces prenosa / okvarjen segment (dve duo LED, ena na segment), moč (ena LED)
- Vmesnik vodila CAN: ISO 11898-2 z dušilko CAN. Dva vijačna priključka.
- Na voljo je različica CAN z in brez vgrajenih zaključnih uporov.
- Bitne hitrosti CAN: do 1 Mbit / s
- Vmesnik vodila CAN-FD: ISO CAN-FD in neISO CAN-FD
- Bitne hitrosti CAN FD: arbitražna hitrost do 1000 kbit/s, podatkovna hitrost do 8000 kbit/s. Hitrosti podatkov so preverjene s testi. Možne so uporabniško določene bitne hitrosti.
- Pozor: Največja hitrost prenosa podatkov je lahko presežena glede na specifične pogoje uporabe (dolžina kabla, izvedene nastavitve, oddaljene postaje, ...), vendar je tudi ni mogoče doseči.
- Zakasnitev prehoda: tip. 175 ns (ustreza ~ 35 m dolžine kabla)
- Napajanje: 9-36 V / DC, tip. 70 mA, največ 100 mA, preko vijačnih sponk
- Galvanska izolacija: 1 kV DC / 1 s, 500 V AC / 1 min; CAN 1, CAN 2 in
- Napajalniki so med seboj galvansko ločeni.
- Temperaturno območje: -20 ºC ... +70 ºC
- Ohišje, mere: plastično ohišje vodila, približno 22,5 x 105 x 114 mm
- Vrsta izdelka
CAN/CAN-FD repetitor
- Vmesniki
CAN Bus
- Vrsta
CAN-CR100
- Obratovalna temperatura (min.)
-20 °C
- Obratovalna napetost
9 - 36 V/DC
- Obratovalna temperatura
-20 °C (min)
- Mere
(Š x V) 113 mm x 99 mm
- Maks. poraba toka
100 mA
- Višina
99 mm
- Širina
113 mm
- Proizv. št. delov
1.01.0210.20000
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD repetitor CAN Bus 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD repetitor CAN Bus 1 kos
Opis
CAN-CR100
CAN-CR100 se uporablja za galvansko ločevanje dveh segmentov omrežja CAN / CAN FD. Kot posebnost repetitor loči okvarjen segment od preostalega omrežja, tako da lahko preostalo omrežje še naprej deluje. Po odpravi okvare se segment samodejno ponovno poveže z omrežjem. Električna izolacija je izvedena tako za segmente CAN/CAN FD kot tudi za napajalno napetost.
Besedilo je strojno prevedeno.
Obseg dostave
- CAN-CR100
- Navodila.
