Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (975,00 € / Kos)
975,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti

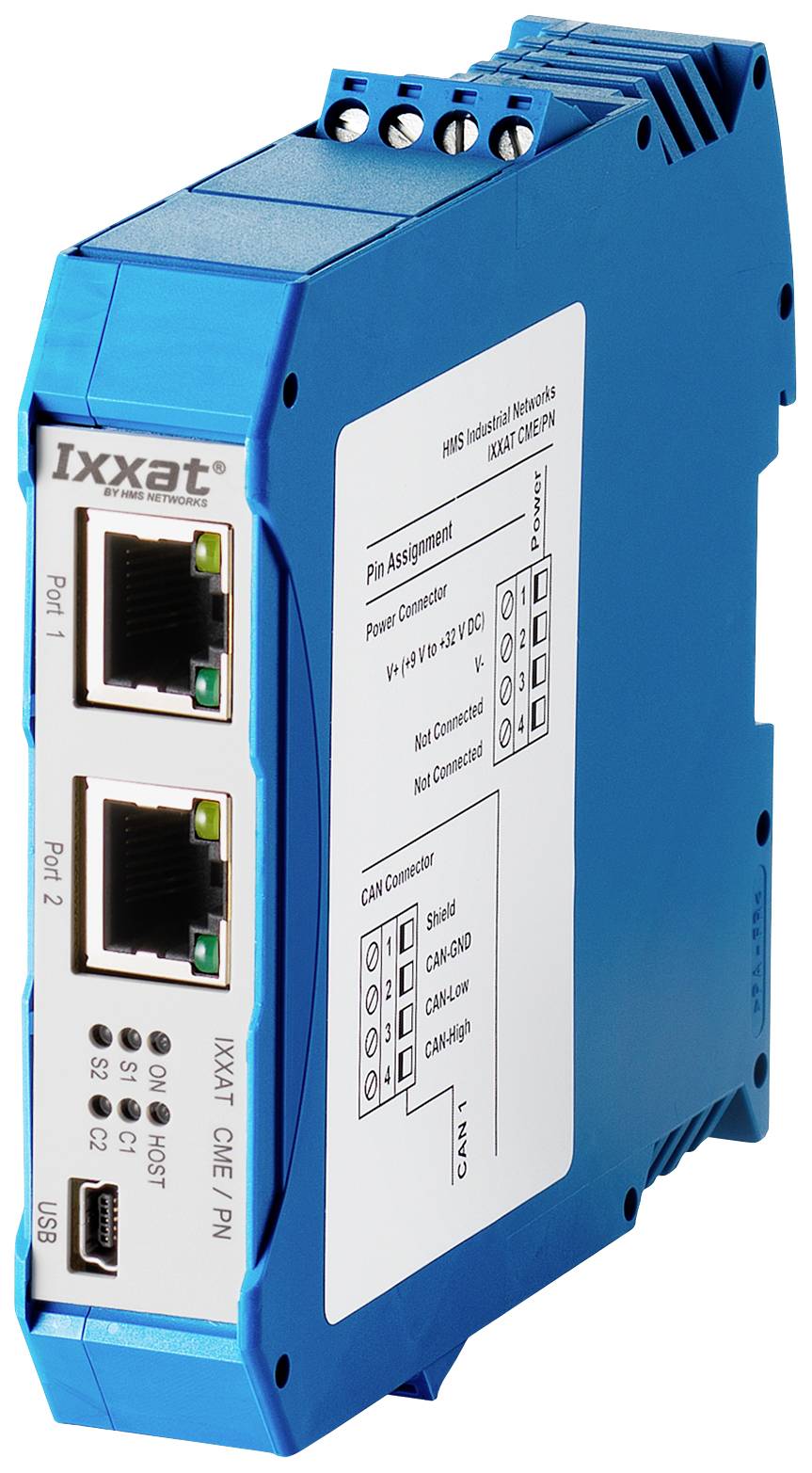

IXXAT CME / PN PROFINET-CANopen prehod
- Enostavna konfiguracija z uporabo priloženega orodja za konfiguracijo IXXAT
- Dvosmerna izmenjava podatkov za PROFINET / CANopen
- Integrirano 2-portno stikalo
- Konfiguracija preko Etherneta ali USB
Tehnične specifikacije
- CPE: STM32F407
- Vmesnik PROFINET: 2 x 100 Mbit/s Ethernet prek priključka RJ45
- Stikalo: 2-portno stikalo integrirano
- Vmesnik vodila CAN: Galvansko ločen. Priključitev preko vijačnih sponk.
- Vmesnik za konfiguracijo: USB ali oddaljeni dostop preko Etherneta
- Temperaturno območje: -20 ºC ... +70 ºC
- Napajanje: 9 - 32 V / DC, 3 W.
- LED zaslon: vklop, stanje gostitelja, status modula, status protokola, stanje delovanja CAN, stanje napake CAN
- Ohišje: plastično ohišje za pritrditev na vodilo
- Dimenzije: cca 22,5 x 100 x 115 mm
- Vrsta izdelka
Profinet-CANopen
- Vmesniki
Profinet
- Vrsta
IXXAT CME/PN
- Obratovalna temperatura (min.)
-20 °C
- Obratovalna napetost
9 - 32 V/DC
- Obratovalna temperatura
-20 °C (min)
- Mere
(Š x V) 22.5 mm x 100 mm
- Višina
100 mm
- Širina
22.5 mm
- Proizv. št. delov
1.01.0261.02106
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2497731 Ixxat 1.01.0261.02106 IXXAT CME/PN Profinet-CANopen Profinet 1 kos
Opis
IXXAT CME / PN je zmogljiv in enostaven za konfiguracijo prehod za povezovanje naprav in omrežij CANopen na PROFINET. Prehod omogoča izmenjavo podatkov v obe smeri in med drugim omogoča integracijo obstoječih, stroškovno učinkovitih udeležencev CANopen v omrežja PROFINET ter zagotavljanje podatkov iz sistemov PROFINET za uporabo v omrežjih CANopen.
PRINCIP DELOVANJA
Na strani PROFINET deluje prehod kot IO naprava in izmenjuje podatke preko rež in podrež. Na strani CANopen deluje naprava kot glavna enota CANopen NMT s podporo za PDO in SDO.
Konfiguracija prehoda se izvede s pomočjo konfiguracijskega orodja IXXAT, ki je brezplačno vključeno v obseg dobave. Konfiguracijsko orodje ustvari konfiguracijsko datoteko CDC za omrežje CANopen in datoteko GSDML za PROFINET. Konfiguracija na strani CANopen temelji na datotekah EDS. Datoteka GSDML omogoča enostavno integracijo prehoda v omrežje PROFINET in naslavljanje prehoda iz programa PLC. Tukaj je prehod predstavljen kot ena sama V/I naprava. Vsi podatki na strani CANopen, ki se izmenjujejo z omrežjem PROFINET preko prehoda, so v datoteki GSDML definirani kot spremenljivke z imeni spremenljivk, velikostjo podatkov in smerjo podatkov. Ta pristop, ki v konfiguracijo vključuje obe strani prehoda, je doslej edinstven in znatno poenostavlja konfiguracijo.
Prehod ima vgrajeno 2-portno stikalo, ki omogoča enostavno integracijo v linijske topologije. Konfiguracija naprave in posodobitev vdelane programske opreme potekata prek vmesnika USB 2.0 prehoda ali z oddaljenim dostopom prek vmesnika Ethernet.
Besedilo je strojno prevedeno.
PRINCIP DELOVANJA
Na strani PROFINET deluje prehod kot IO naprava in izmenjuje podatke preko rež in podrež. Na strani CANopen deluje naprava kot glavna enota CANopen NMT s podporo za PDO in SDO.
Konfiguracija prehoda se izvede s pomočjo konfiguracijskega orodja IXXAT, ki je brezplačno vključeno v obseg dobave. Konfiguracijsko orodje ustvari konfiguracijsko datoteko CDC za omrežje CANopen in datoteko GSDML za PROFINET. Konfiguracija na strani CANopen temelji na datotekah EDS. Datoteka GSDML omogoča enostavno integracijo prehoda v omrežje PROFINET in naslavljanje prehoda iz programa PLC. Tukaj je prehod predstavljen kot ena sama V/I naprava. Vsi podatki na strani CANopen, ki se izmenjujejo z omrežjem PROFINET preko prehoda, so v datoteki GSDML definirani kot spremenljivke z imeni spremenljivk, velikostjo podatkov in smerjo podatkov. Ta pristop, ki v konfiguracijo vključuje obe strani prehoda, je doslej edinstven in znatno poenostavlja konfiguracijo.
Prehod ima vgrajeno 2-portno stikalo, ki omogoča enostavno integracijo v linijske topologije. Konfiguracija naprave in posodobitev vdelane programske opreme potekata prek vmesnika USB 2.0 prehoda ali z oddaljenim dostopom prek vmesnika Ethernet.
Besedilo je strojno prevedeno.
Obseg dostave
- IXXAT CME / PN
- Navodila.
- Konfiguracijska programska oprema IXXAT
