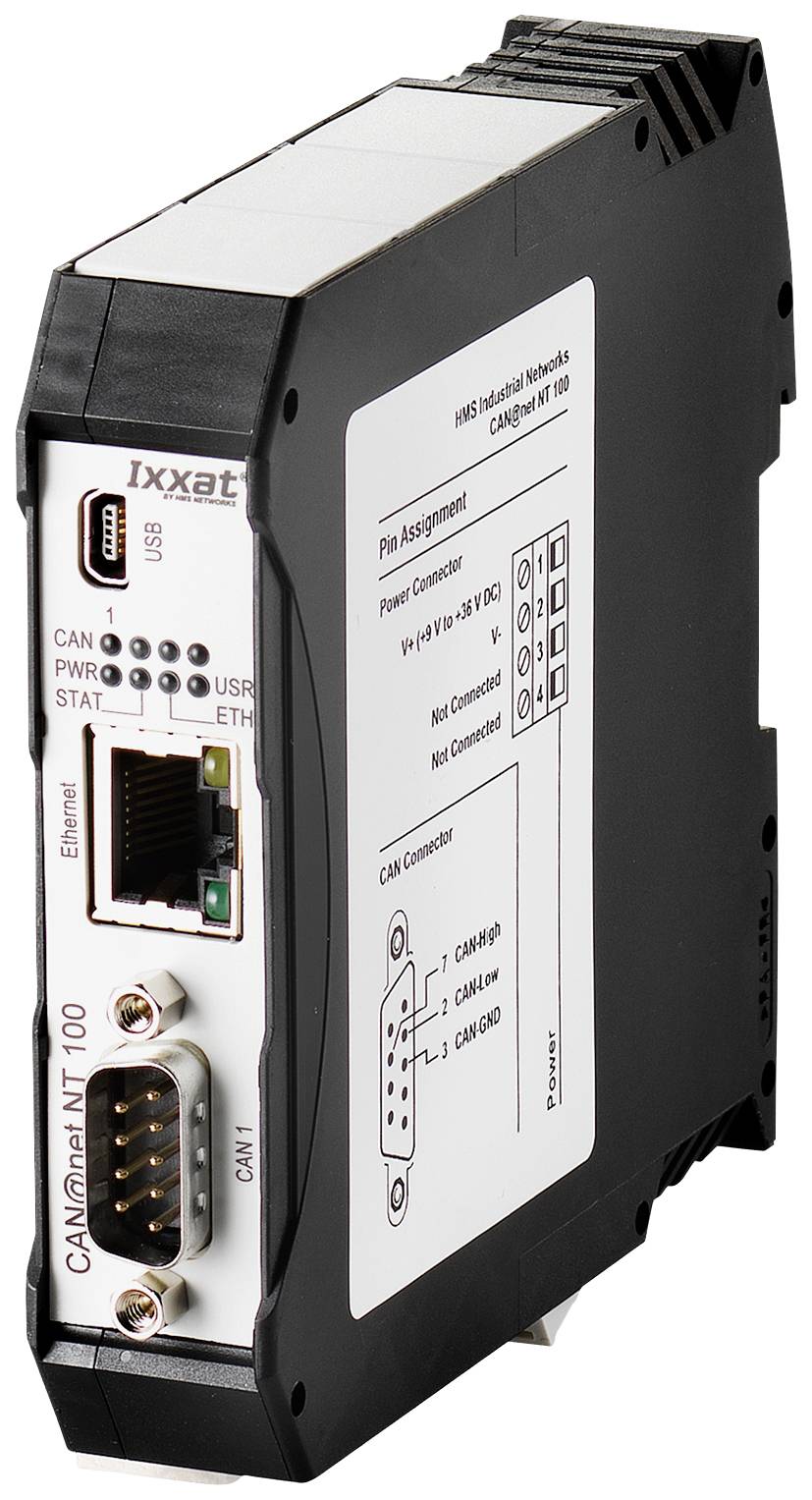

Ixxat 1.01.0332.10000 CAN@net NT 100 CAN pretvornik 24 V/DC 1 kos

CAN @ net NT je na voljo v treh različicah, kot CAN @ net NT 100 s klasičnim CAN kanalom in D-Sub 9 konektorjem, kot CAN @ net NT 200 z dvema klasičnima CAN kanaloma in kot CAN @ net NT 420 s štirimi CAN kanalov, od katerih je dva mogoče preklapljati med CAN in CAN-FD. Vse naprave imajo tri načine delovanja in se lahko uporabljajo tako kot računalniški vmesnik ter kot most in prehod.

Do štirje neodvisni kanali CAN (dva CAN FD)
· Zmogljiv filter, prevajanje ID-jev, preslikava podatkov in funkcionalnost multipleksa
Podpora MQTT za preprosto povezavo v oblaku (založnik in naročnik)
· Izvajanje vnaprej določenih dejanj z »Pravili delovanja« na podlagi dogodkov
· Programiranje vseh pravil delovanja z uporabo LUA
· Orodje za konfiguracijo sistema Windows za enostavno konfiguracijo naprave prek USB ali Etherneta
Nastavljiva raven varnosti za dostop do naprave (konfiguracija ali nalaganje vdelane programske opreme)
· Zanesljiva uporaba v težkih industrijskih okoljih
· Enostavno spajanje sistemov in naprav CAN in CAN FD
· Premostitev velikih razdalj in preprost dostop do sistema prek Etherneta
· Prihranki pri stroških zaradi enostavnejšega ožičenja
· Razširitev sistemske razširitve kot tudi topologij drevesa/zvezda
· Povečana zanesljivost sistema
· Zaščita z galvansko izolacijo

CAN / CAN FD Ethernet prehod

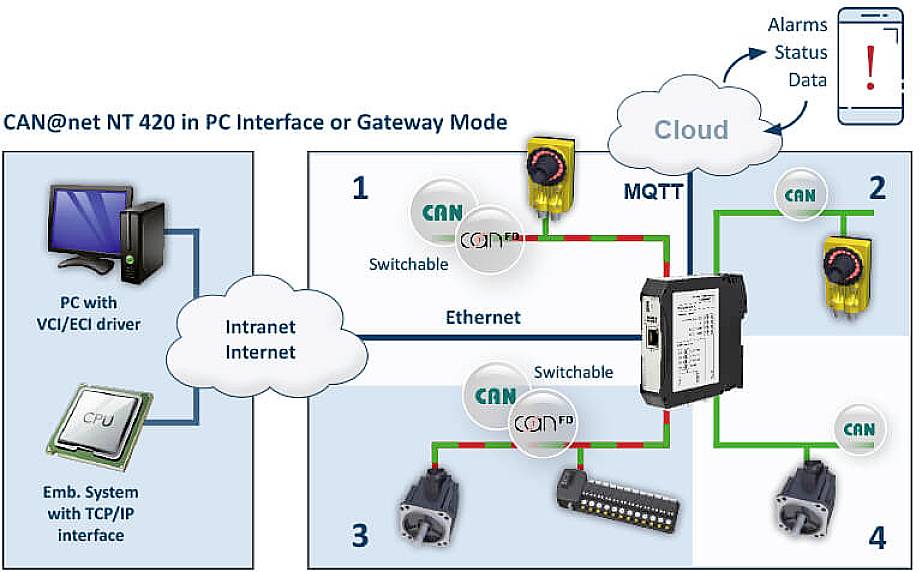

V načinu delovanja prehoda je do CAN @ net NT mogoče dostopati iz različnih operacijskih sistemov (npr. Windows, Linux, VxWorks ali QNX) in iz vgrajenih sistemov. To se naredi z uporabo standardne vtičnice TCP / IP in preprostega protokola ASCII. CAN @ net NT kot prehod CAN Ethernet tako omogoča preprost in prilagodljiv dostop do sistemov CAN prek LAN ali interneta.

PC vmesnik

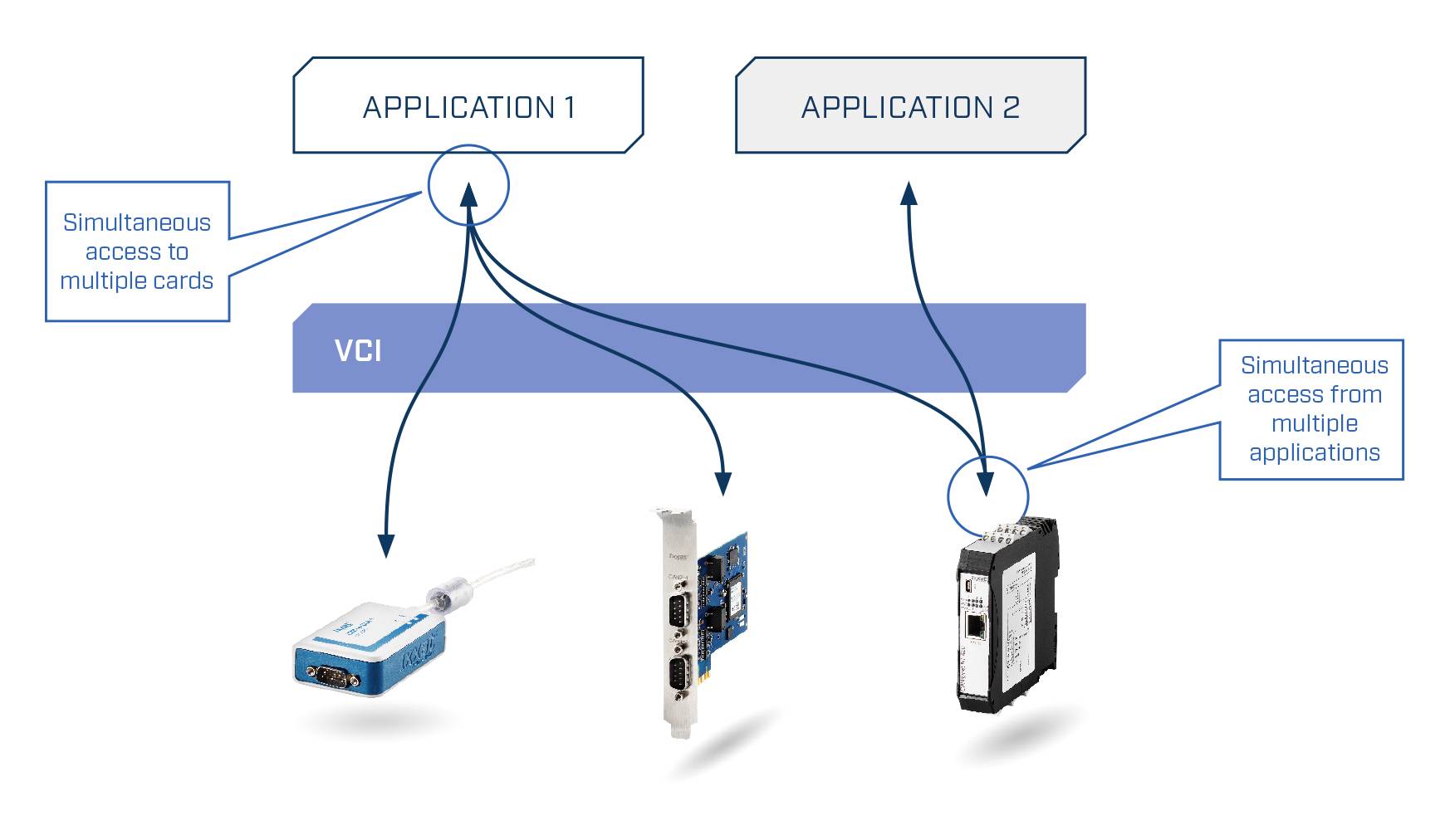

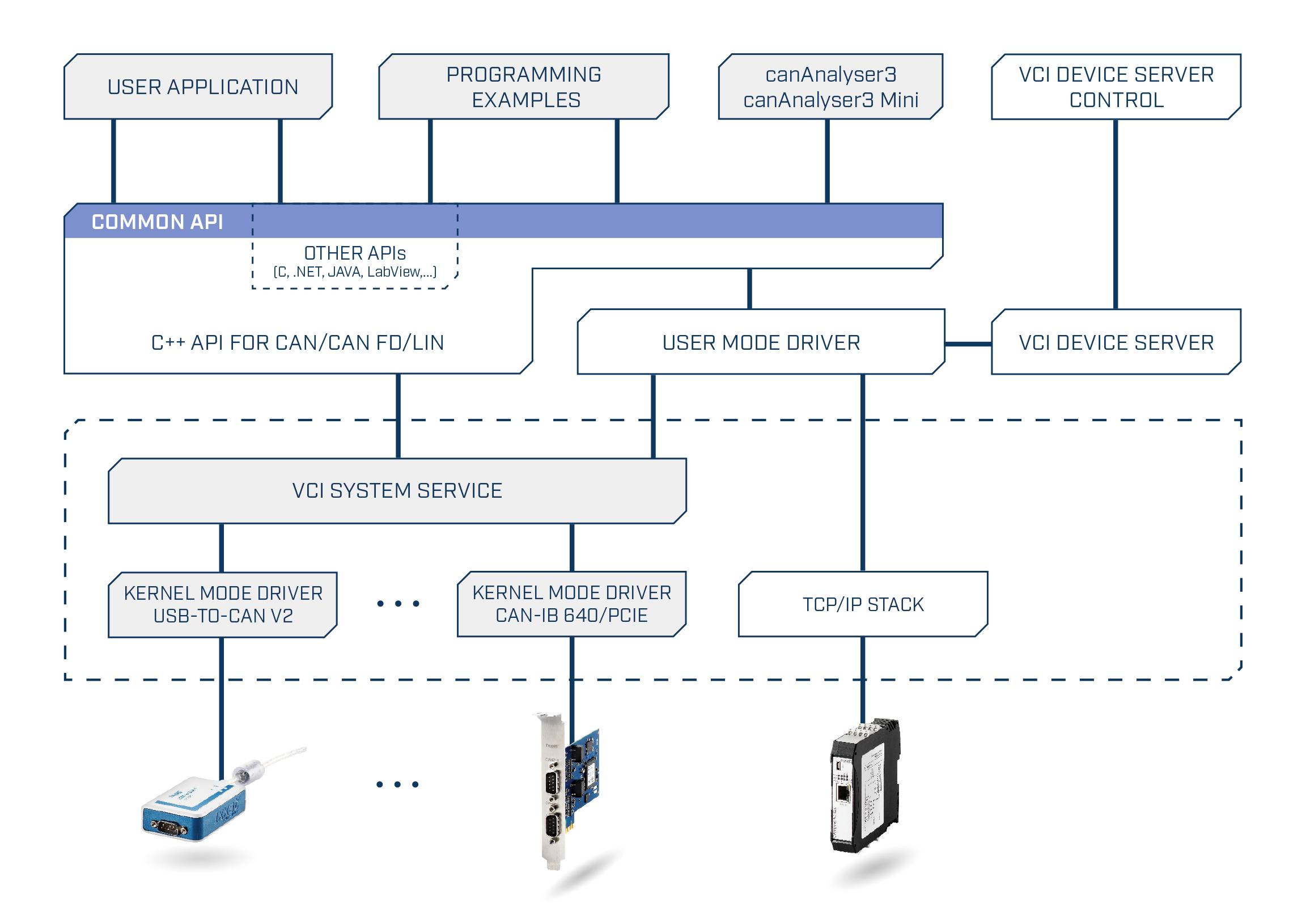

Z gonilnikom VCI za Windows, ki je vključen v obseg dobave, lahko CAN @ net NT upravljate kot vse Ixxat CAN PC vmesniške kartice. To pomeni, da se lahko vsa orodja Ixxat, ki temeljijo na VCI, kot je canAnalyser, uporabljajo s CAN @ net NT, pa tudi s strankami specifičnimi aplikacijami, ki so ustvarjene na podlagi gonilnika VCI. Gonilnik VCI CAN ponuja možnost istočasne komunikacije z do 128 CAN @ net NT.

CAN-Ethernet-CAN-Bridge
Z uporabo do štirih CAN @ net NT 420 (dva CAN @ net NT 100/200) je mogoče implementirati most CAN-Ethernet-CAN, od katerih ima vsak lahko do štiri (2 za CAN @ net NT 200, 1 za CAN @net NT 100) povezuje neodvisne kanale CAN na napravo. Most omogoča izmenjavo sporočil CAN med sistemi CAN prek TCP/IP na velikih razdaljah – z uporabo obstoječih Ethernet infrastruktur. Segmentacija sistemov CAN prav tako poveča zanesljivost in varnost pred okvarami celotnega sistema.

Filtriranje in multipleksiranje
S pomočjo tabel za preslikavo je mogoče izjemno prilagodljivo konfigurirati izmenjavo sporočil med vsemi kanali. Za sporočila CAN in CAN FD je mogoče uporabiti pravila filtra in izvedbe. To lahko zmanjša obremenitev vodila v posameznih omrežjih, saj se prenašajo samo sporočila, ki so zanimiva za drugo omrežje. Za aplikacije SAE J1939 je na voljo posebna tabela za preslikavo, ki je prilagojena posebnim parametrom. Funkcionalnost multipleksiranja/demultipleksiranja za podatke omogoča na primer, da se podatki CAN FD preslikajo v več standardnih sporočil CAN in obratno.

Pravila delovanja
Kot reakcija na prejeta sporočila in stanje naprave ali vodila CAN se lahko samodejno izvede najrazličnejši način delovanja, kot je pošiljanje sporočil (CAN, CAN-FD, MQTT), spreminjanje nastavitev naprave ali krmiljenje LED diod naprav. " Pravila dejanj" so ustvarjena z uporabo intuitivnih spustnih menijev za dogodke in dejanja v orodju za konfiguracijo naprav, ki temelji na sistemu Windows, ali z uporabo skriptov LUA.

MQTT za povezavo v oblaku
Ne glede na to, ali gre za stanje naprave ali podatke CAN / CAN FD, protokol MQTT, implementiran v CAN @ net NT, omogoča prenos informacij v oblak - enostavno programirljivo s seznami pravil dejanj. Prek prosto dostopnih posredniških storitev in aplikacij lahko na primer preprosto in enostavno prenesete poročila o stanju in sistemske vrednosti v pametne telefone ali storitve v oblaku.

Ciklični prenos
Funkcija cikličnega prenosa omogoča ciklično posredovanje sporočil. Tako sporočila kot časi ciklov so definirani v osrednji tabeli prenosa.

Besedilo je strojno prevedeno.
