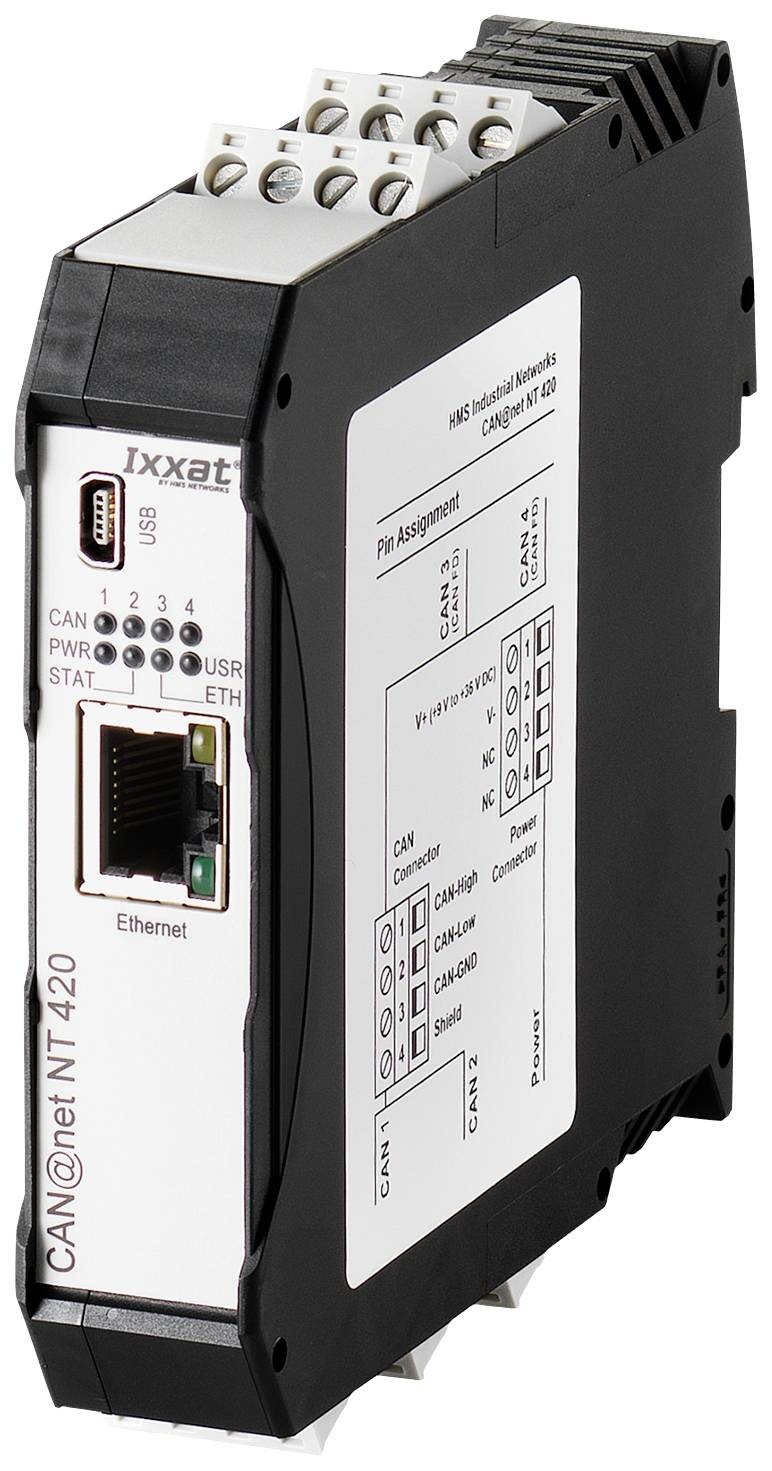

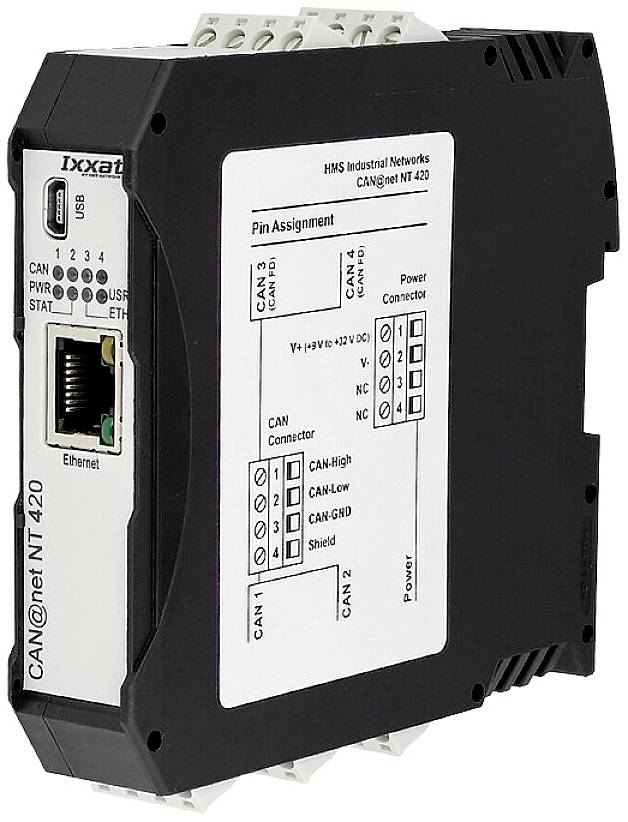

Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (1065,00 € / Kos)
1065,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 kos
- 4 x CAN kanali (dva CAN FD)
- Zmogljivo filtriranje, prevajanje ID-jev, preslikava podatkov in funkcionalnost multipleksiranja
- Podpora MQTT za preprosto povezavo v oblak (založniki in naročniki)
- Izvajanje vnaprej določenih dejanj z dogodkom vodenimi "pravili dejanj"
- Programiranje vseh pravil delovanja z uporabo LUA
- Orodje za konfiguracijo sistema Windows za enostavno konfiguracijo naprave prek USB ali Etherneta
- Nastavljiva raven varnosti za dostop do naprave (konfiguracija ali nalaganje vdelane programske opreme)
- Zanesljiva uporaba v težkih industrijskih okoljih
- ugodnosti
- Enostavno spajanje sistemov in naprav CAN in CAN FD
- Premostitev velikih razdalj in enostaven dostop do sistema prek Etherneta
- Prihranki pri stroških zaradi enostavnejšega ožičenja
- Razširitev sistemske razširitve kot tudi topologij drevesa/zvezda
- Povečana zanesljivost sistema
- Zaščita z galvansko izolacijo
Tehnične specifikacije
- Največje število vodilnih vozlišč: 120
- Terminator vodila CAN: Brez
- Bitne hitrosti CAN: Standardna CAN: 5 do 1000 kbit/s
- Bitne hitrosti CAN FD: arbitražna hitrost do 1000 kbit/s, podatkovna hitrost do 8000 kbit/s. Hitrosti podatkov so preverjene s testi. Možne so uporabniško določene bitne hitrosti.
- Pozor: Največja hitrost prenosa podatkov je lahko presežena glede na specifične pogoje delovanja (dolžina kabla, izvedene nastavitve, oddaljene postaje,...), vendar je tudi ni mogoče doseči.
- Napajanje: 9V do 36V DC
- Poraba energije: običajno 110 mA (pri vhodni napetosti 24 V) ali 230 mA (pri vhodni napetosti 12 V)
- Temperaturno območje: delovna temperatura -40 °C do +85 °C; Temperatura skladiščenja -40 °C do +85 °C
- Galvanska izolacija: 1 kV za 1 sek.
- Certificiranje: CE, FCC, UL
- Ohišje: ohišje iz poliamida za montažo na DIN letev
- Vrsta zaščite IP20
- Dimenzije: cca 114,5 x 99 x 22,5 mm
- Vrsta izdelka
CAN pretvornik
- Vmesniki
CAN Bus
Ethernet
USB
- Vrsta
CAN@net NT 420
- Delovna napetost
24 V/DC
- Maks. obratovalna temperatura
+ 85 °C
- Obratovalna temperatura (min.)
- 40 °C
- Obratovalna temperatura
- 40 do + 85 °C
- Mere
(Š x V) 115 mm x 99 mm
- Maks. poraba toka
230 mA
- Višina
99 mm
- Širina
115 mm
- Proizv. št. delov
1.01.0332.42000
- Poraba toka
110 mA
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN pretvornik CAN Bus, Ethernet, USB 24 V/DC 1 kos
Opis
CAN@net NT je na voljo v treh različicah, kot CAN@net NT 100 s klasičnim CAN kanalom in priključkom D-Sub 9, kot CAN@net NT 200 z dvema klasičnima CAN kanaloma in kot CAN@net NT 420 s štirimi CAN kanali kanalov, od katerih je dva mogoče preklapljati med CAN in CAN-FD. Vse naprave imajo tri načine delovanja in se lahko uporabljajo tako kot računalniški vmesnik ter kot most in prehod.
NAČINI DELOVANJA
CAN/CAN FD Ethernet prehod
V načinu delovanja prehoda je do CAN@net NT mogoče dostopati iz različnih operacijskih sistemov (npr. Windows, Linux, VxWorks ali QNX) in iz vgrajenih sistemov. To se naredi z uporabo standardne vtičnice TCP/IP in preprostega protokola ASCII. CAN@net NT kot prehod CAN-Ethernet tako omogoča preprost in prilagodljiv dostop do sistemov CAN prek LAN ali interneta.
PC vmesnik

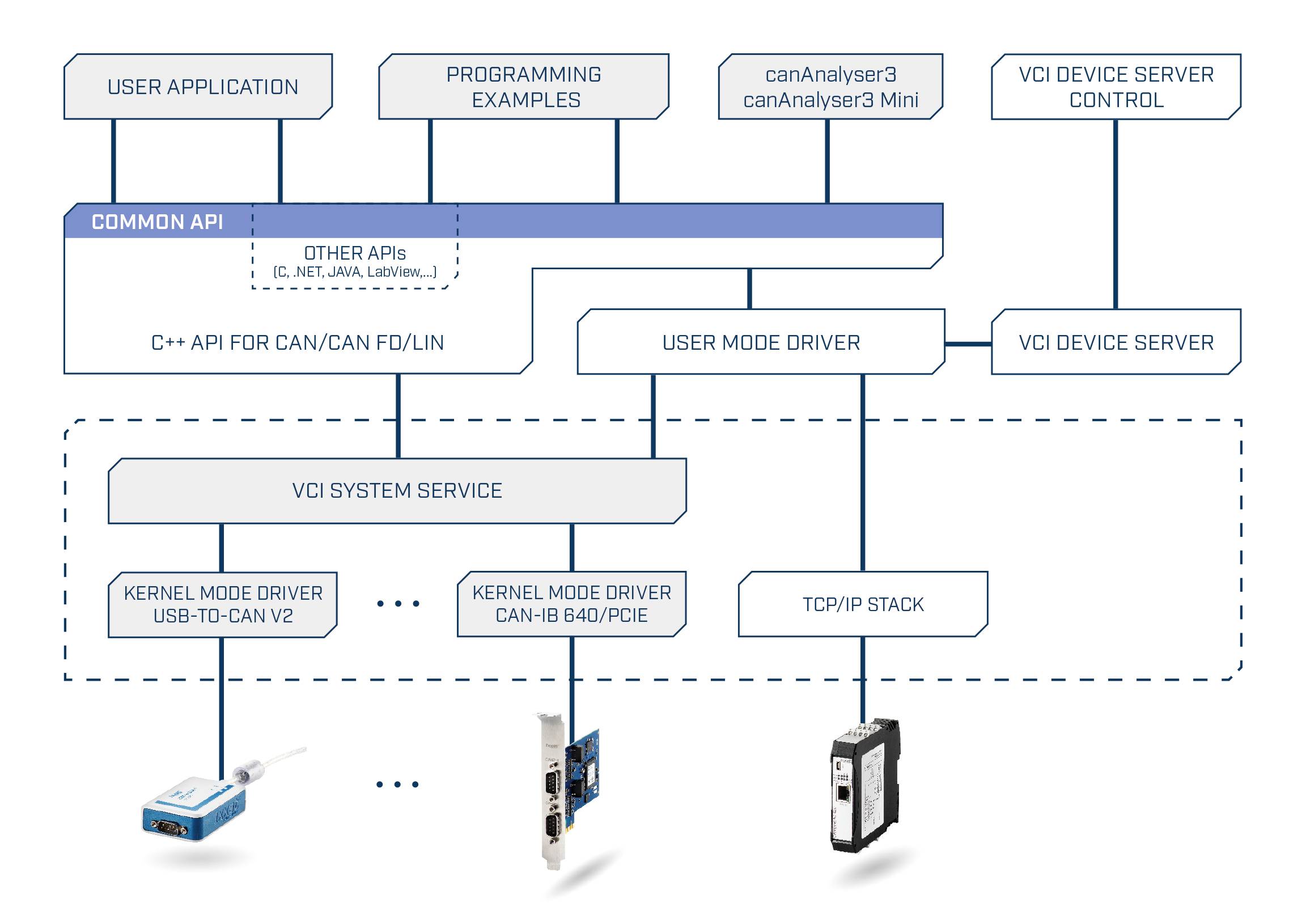

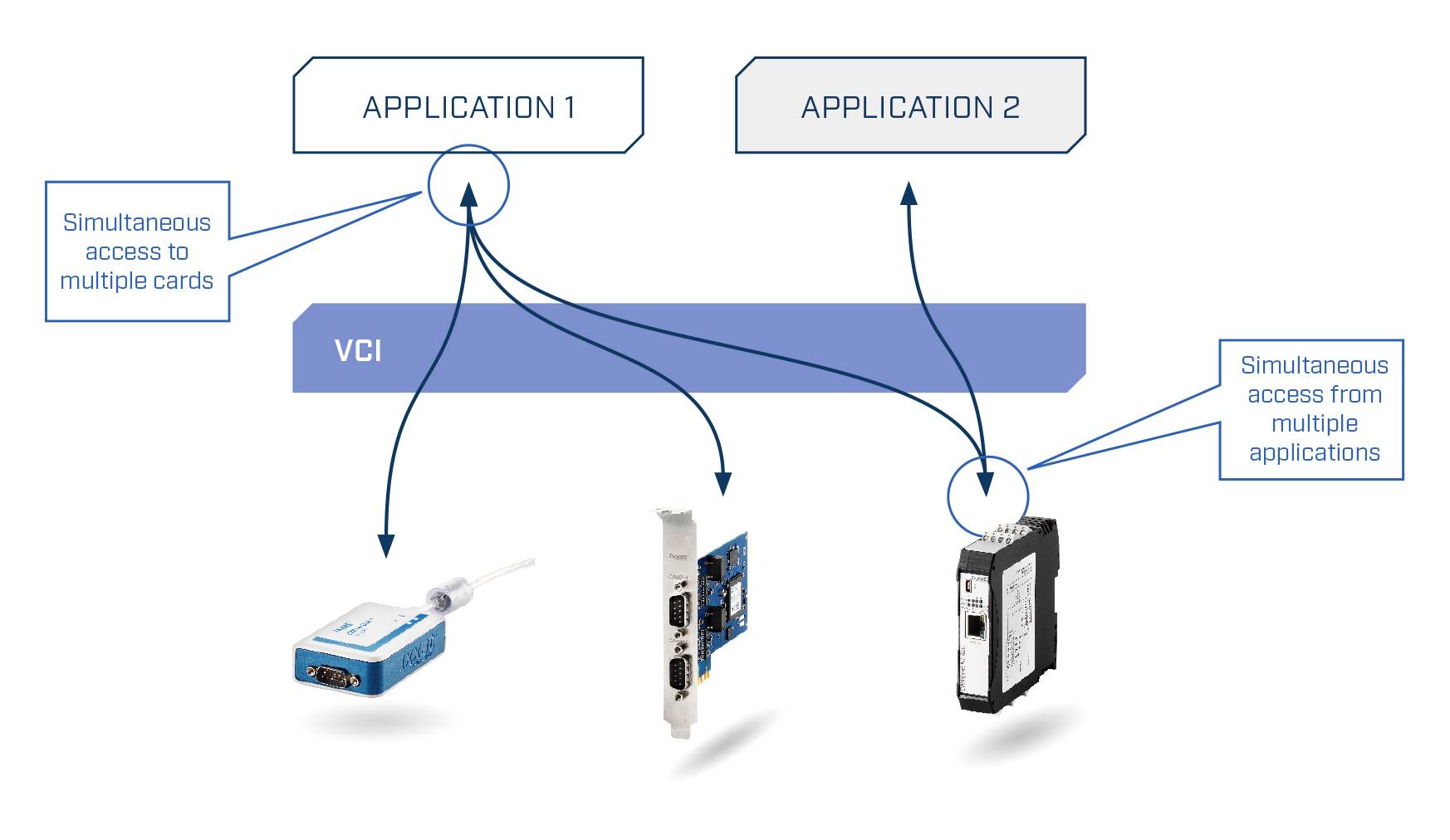

S priloženim gonilnikom VCI za Windows lahko CAN@net NT upravljate kot vse Ixxat CAN PC vmesniške kartice. To pomeni, da se lahko vsa orodja Ixxat, ki temeljijo na VCI, kot je canAnalyser, uporabljajo s CAN@net NT, pa tudi aplikacije, specifične za stranke, ki so ustvarjene na podlagi gonilnika VCI. Gonilnik VCI CAN ponuja možnost hkratne komunikacije z do 128 CAN@net NT.
Besedilo je strojno prevedeno.
NAČINI DELOVANJA
CAN/CAN FD Ethernet prehod
V načinu delovanja prehoda je do CAN@net NT mogoče dostopati iz različnih operacijskih sistemov (npr. Windows, Linux, VxWorks ali QNX) in iz vgrajenih sistemov. To se naredi z uporabo standardne vtičnice TCP/IP in preprostega protokola ASCII. CAN@net NT kot prehod CAN-Ethernet tako omogoča preprost in prilagodljiv dostop do sistemov CAN prek LAN ali interneta.
PC vmesnik
S priloženim gonilnikom VCI za Windows lahko CAN@net NT upravljate kot vse Ixxat CAN PC vmesniške kartice. To pomeni, da se lahko vsa orodja Ixxat, ki temeljijo na VCI, kot je canAnalyser, uporabljajo s CAN@net NT, pa tudi aplikacije, specifične za stranke, ki so ustvarjene na podlagi gonilnika VCI. Gonilnik VCI CAN ponuja možnost hkratne komunikacije z do 128 CAN@net NT.
Besedilo je strojno prevedeno.
Obseg dostave
- CD s konfiguratorjem prehoda CAN
- Gonilnik CAN VCI za Windows
- Mini USB kabel
