Janitza 5236005 razširitveni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (639,00 € / Kos)
639,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
razširitveni modul
- Merilna funkcija
napetost
- Vrsta
5236005
IK07
- Širina vgradnje
96 mm
- Vgradna višina
96 mm
- Delovna napetost
230 V
- Mere
(D x Š x V) 86 x 96 x 96 mm
- Teža
250 g
- Maks. obratovalna napetost
277 V
- Min. obratovalna napetost
90 V
- Vgradna globina
86 mm
- Barva
modra
črna
- Merilna kategorija
CAT III 600 V
- Širina
96 mm
- Višina
96 mm
- Dolžina
86 mm
- Vmesniki
RS485
- Vmesnik
RS-485
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2875319 Janitza 5236005 razširitveni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2875319 Janitza 5236005 razširitveni modul
Opis

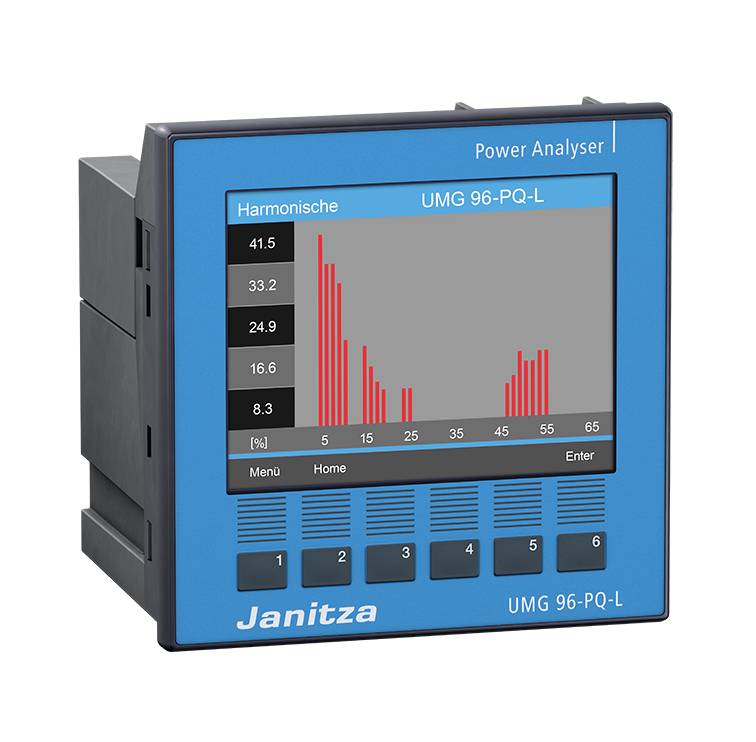

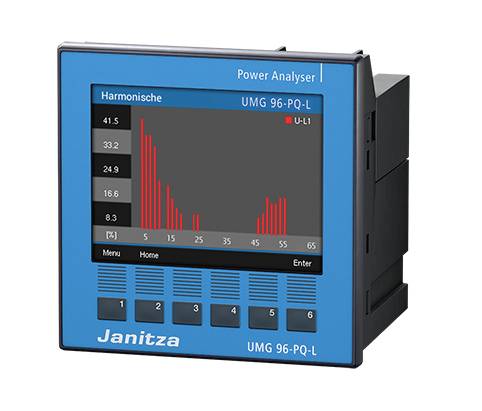

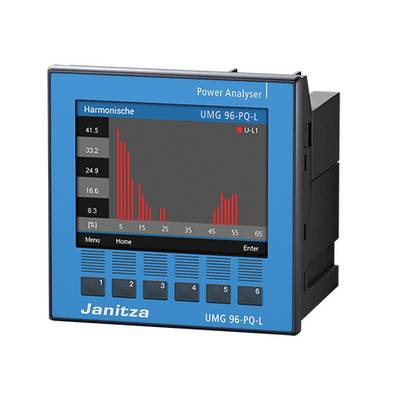

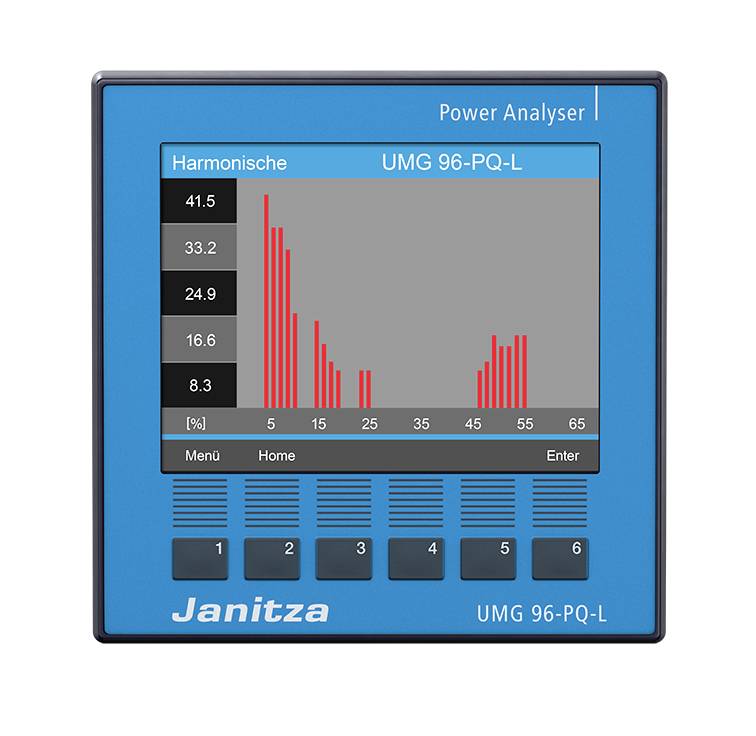

Merilne naprave UMG 96 PQ-L so na voljo v različnih izvedbah. Za napajanje naprave sta primerni tako izmenična kot enosmerna napetost v dveh različnih napetostnih območjih1). Kot posebnost UMG 96 PQ-L so na voljo tudi različice za merjenje v neozemljenih trifaznih 3-vodniških sistemih (IT omrežja) do 600 V AC.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Z uro, baterijo in pomnilnikom merilnih podatkov (64 MB)
- Napajalna napetost: 90V - 277V (50/60) Hz ali 90V - 250V DC
- Meritve v omrežjih TN-TT in IT
- Merjenje harmonikov do 65
- Aktivni energijski razred 0,2S
- 3 vhodi za merjenje napetosti
- Kategorija merjenja: 600 V CAT III
- Merjenje v 3-faznih 4-žilnih sistemih do 417 V/720 V (+-10 %) v skladu z IEC
- Merjenje v 1-faznih 2-žilnih sistemih do 480 V (+-10%)
- 3 vhodi za merjenje toka
- Kategorija merjenja: 300V CAT II
- Nazivni tok 5A / 1A nastavljiv
- Območje merjenja toka: 5 mA... 6 A
- Ločljivost: 0,1 mA
- Periferija
- Po 3x digitalni vhodi in izhodi
- 1x analogni izhod
- 1x RS485 (Modbus RTU)
Obseg dostave
- 33.03.389 Navodila za namestitev, vključno z varnostnimi navodili in hitrim zagonom "Software-GridVis"
- 52.22.251 Pritrdilni set
- 52.00.008 Zaključni upor RS485 120 Ohm
