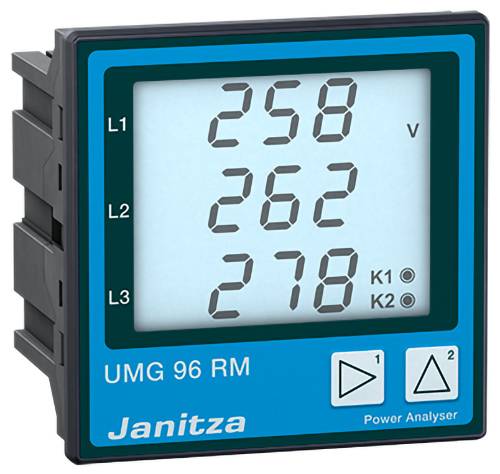

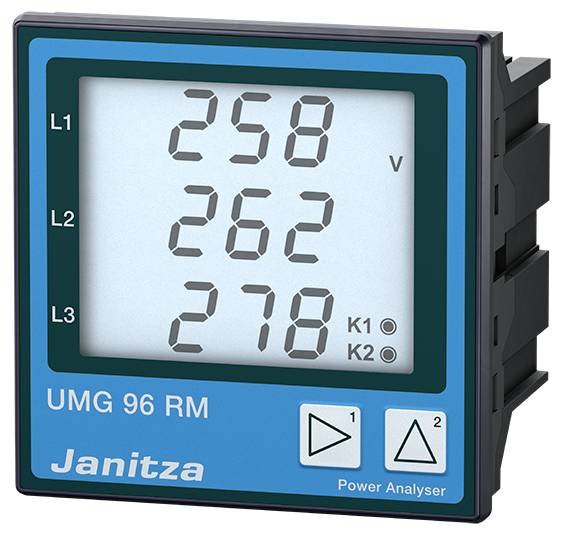

Janitza UMG 96RM analizator kakovosti napetosti

Analizator omrežja UMG 96RM je zmogljiva univerzalna merilna naprava za uporabo v nizkonapetostnih in srednjenapetostnih distribucijskih sistemih.

Večfunkcijska merilna naprava UMG 96RM je prvenstveno zasnovana za uporabo v nizkonapetostnih in srednjenapetostnih distribucijskih sistemih. Naprava meri harmonike do 40. frekvence. Harmoniki in ima komponente vrtečega se polja. Naprava ima samo 2 digitalna izhoda. Nima digitalnih vhodov in nima shranjevanja merilnih podatkov.

Tarife
Za varno in natančno beleženje delovnih vrednosti za posamezne odjemalce merilne naprave UMG ponujajo širok nabor tarif; do 14, odvisno od tipa naprave. Seveda se razlikuje med aktivno energijo (referenčno, napajalno in brez povratne zapore) in jalovo energijo (induktivno, kapacitivno in brez povratne zapore). To omogoča na primer ločeno beleženje visokih in nizkih tarif.

Natančnost merjenja
Visoka natančnost meritev temelji na visoki frekvenci vzorčenja in zelo dobri dolgoročni stabilnosti. Pri predvideni uporabi (temperatura okolice!) je natančnost merjenja tudi po letih večja kot pri običajnih merilnikih v dobavljenem stanju. Za posebej zahtevne merilne naloge so na voljo naprave, certificirane v skladu z razredom A.

harmoniki
Harmonike povzroča oprema z nelinearnimi karakteristikami, kot so transformatorji, ki delujejo v nasičenem stanju, varčne sijalke, frekvenčni pretvorniki in močnostna elektronika. Dodatno obremenjujejo omrežje in lahko vplivajo na opremo ali jo celo uničijo. Te motnje v omrežju je mogoče zaznati in dokumentirati z analizatorji kakovosti napetosti.

Impulzni vhod/izhod
Impulzne vhode je mogoče uporabiti na primer za beleženje vrednosti vodomerov in plinomerov z merilnimi napravami UMG. Obratovalni impulzi se lahko prek impulznih izhodov kot merilnih oddajnikov prenesejo v krmilni sistem, npr. sisteme za upravljanje stavb, PLC-je, sisteme SCADA.

Področje uporabe UMG 96RM
Merjenje, spremljanje in nadzor električnih parametrov v sistemih za distribucijo električne energije
Beleženje profilov obremenitve za sisteme upravljanja energije (npr. ISO 50001)
Beleženje porabe energije za analizo stroškovnih mest
Senzorji za sisteme avtomatizacije stavb ali PLC-je (Modbus)


Posebne prednosti:
- Kompaktna zasnova prihrani prostor in stroške namestitve
- Brezhibno in neprekinjeno beleženje z uporabo velikega sistema za shranjevanje merilnih podatkov ali prek spletnega zajemanja podatkov (npr. storitev GridVis®)
- Visoka varnost podatkov in redundanca
- Celovite komunikacijske možnosti in protokoli
- Raznolika, vnaprej določena poročila za analizo kakovosti električne energije in porabe energije (prek storitve GridVis®)
- Enostavno ustvarjanje poročil s pritiskom na gumb ali samodejno po določenih urnikih
- Najnatančnejši rezultati meritev zagotavljajo učinkovito infrastrukturo in visoko razpoložljivost proizvodnje.
- Generični profili Modbus: V merilni koncept je mogoče integrirati in vizualizirati vse naprave in sisteme drugih proizvajalcev, ki so združljivi z Modbusom (Modbus RTU)
- Dolgoročna razpoložljivost merilnih naprav zagotavlja enostavno naknadno vgradnjo med širitvami sistema.

Zajem podatkov o energiji in profili obremenitve
- Podrobno beleženje podatkov o energiji in profila obremenitve
- Večja preglednost oskrbe z energijo z energetskimi analizami
- Varna zasnova opreme za distribucijo energije

Analiza stroškovnih mest
- Določanje stroškov energije
- Razčlenitev in porazdelitev porabe energije

Sistemi upravljanja z energijo (ISO 50001)
- Nenehno izboljševanje energetske učinkovitosti
- Znižanje stroškov
- Večfunkcijski omrežni analizatorji serije UMG 96RM so pomembna komponenta sistemov za upravljanje z energijo.
- Programska oprema GridVis® s certifikatom TÜV v skladu z ISO 50001

Preglednost oskrbe z energijo
- Večja preglednost z večstopenjskim, prilagodljivim merilnim sistemom
- Beleženje posameznih dogodkov z neprekinjenimi meritvami visoke ločljivosti

Spremljanje kakovosti električne energije
- Indikacije nezadostne kakovosti napetosti
- Uvedba ukrepov za reševanje težav z omrežjem
- Preprečevanje izpadov proizvodnje
- Bistveno daljša življenjska doba opreme
- Izboljšana trajnost

Merilna naprava z natančnostjo 0,2 % (V), razred kWh 0,5
- Visoka frekvenca vzorčenja 21,3 kHz
- Zanesljiva merilna natančnost 0,2 % (V)
- Razred energijske učinkovitosti (kWh): 0,5

Števec energije s 7 tarifami, delovno in jalovo močjo
- Merjenje energije v 4 kvadrantih s 7 tarifami za delovno in jalovo energijo
- Varno in natančno beleženje delovnih vrednosti za posamezne potrošnike

Možnosti komunikacije: Ethernet, Profibus, Modbus, M-Bus…
- Številni vmesniki in protokoli zagotavljajo enostavno sistemsko integracijo (sistem za upravljanje z energijo, PLC, SCADA, BMS)

harmonični analizator
- Harmonična analiza do 40. harmonika. Harmonično
- Informacije o kakovosti napetosti, motnjah v omrežju in morebitnih "onesnaževalcih omrežja"

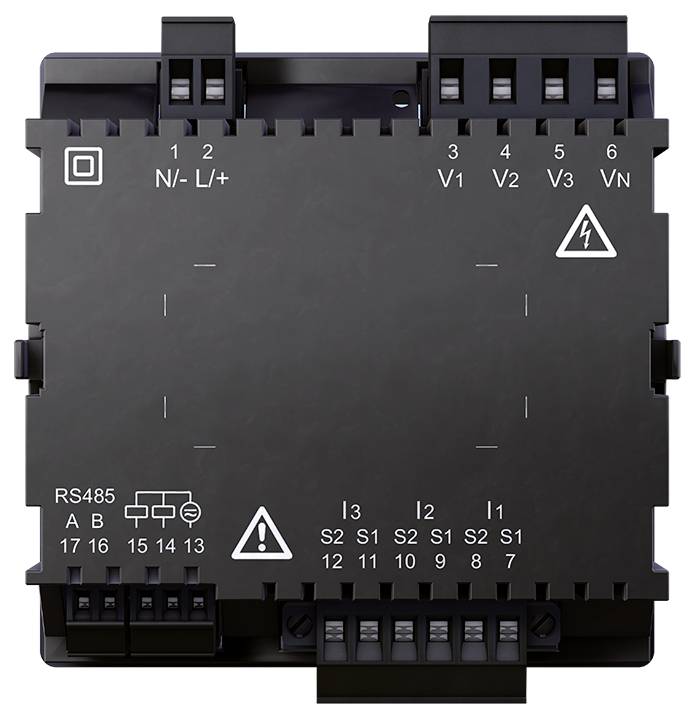

Vtične sponke
- Enostavna namestitev tudi v tesnih prostorih

Osnovna enota
- Vmesnik RS485 s protokolom Modbus in dvema digitalnima izhodoma omogoča hitro in stroškovno učinkovito spremljanje kakovosti električne energije in porabe energije.

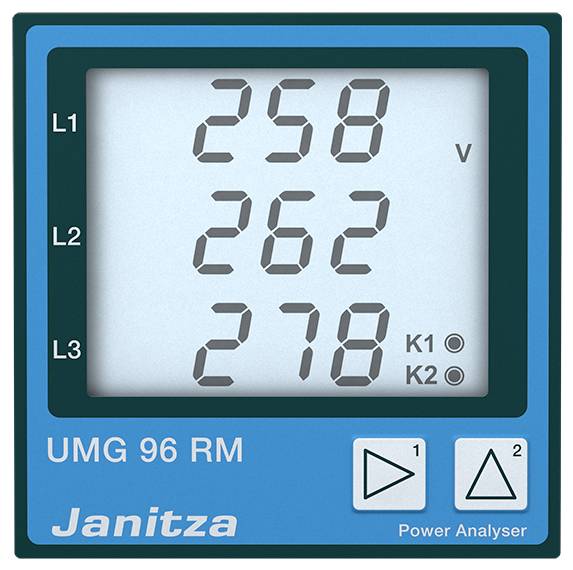

Osvetlitev ozadja prikazovalnika
- Velik, visokokontrasten LCD-zaslon z osvetlitvijo ozadja
- Odlična berljivost in intuitivno upravljanje tudi v slabih svetlobnih pogojih
