Joy-it COMVAM01 digitalna vgradna merilna naprava

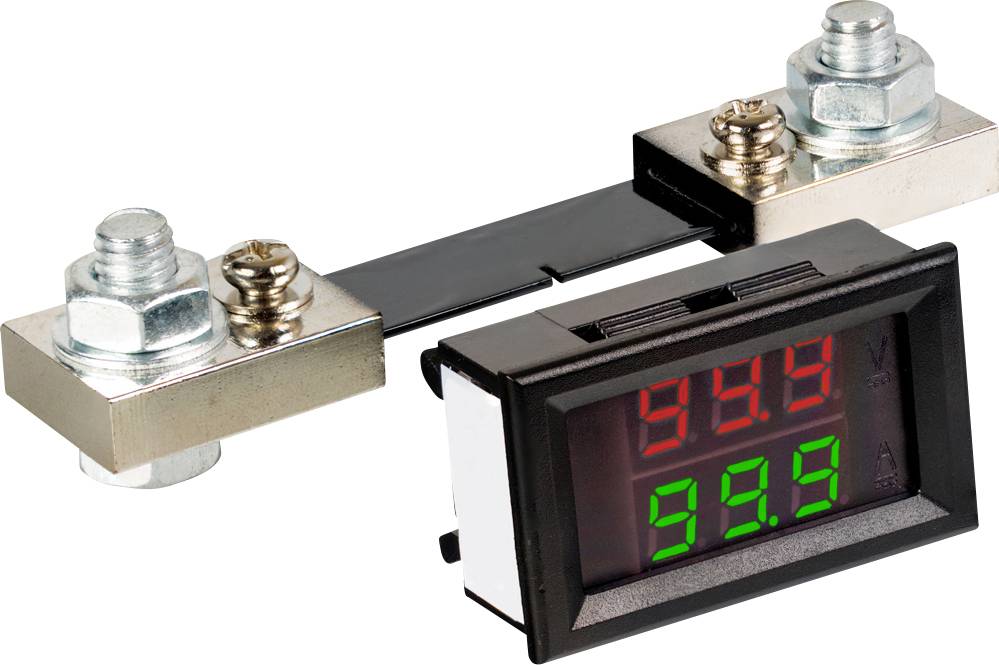

Digitalni panelovni voltmeter z rdečim in zelenim LED prikazovalnikom, povezan s kovinskim upornikom shunta z vijačnimi sponkami.

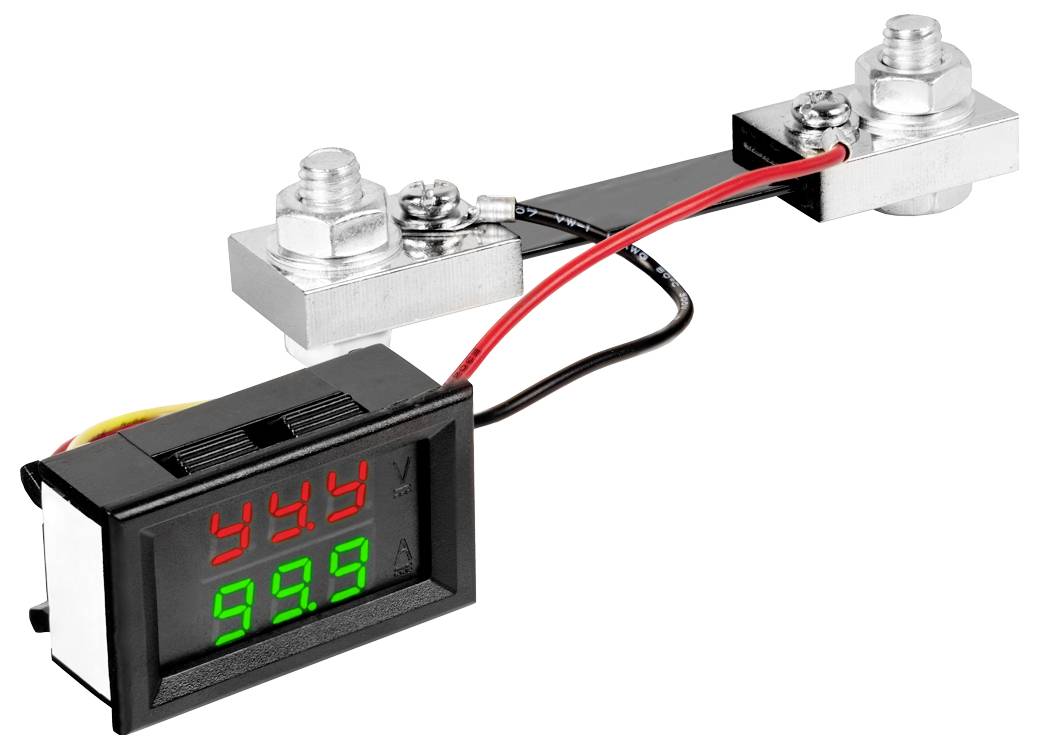

Digitalni panelni merilnik priključen na dva kovinska priključka, ki prikazuje rdeče in zelene številske vrednosti na črnem zaslonu.

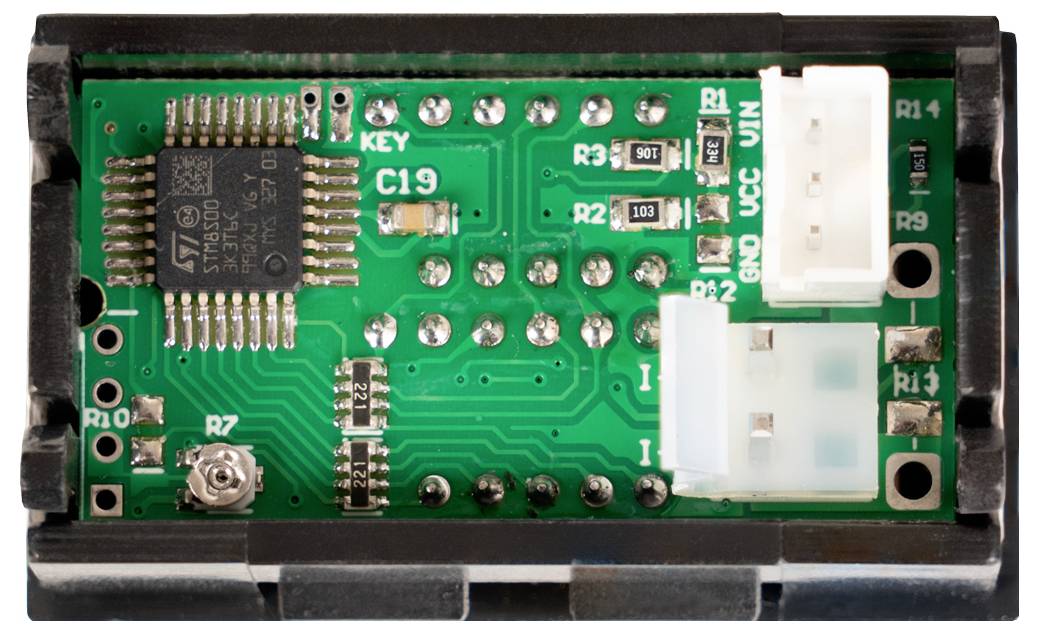

Približni pogled na majhno tiskano vezje s mikrokrmilnikom ST, dvema belima priključkoma in označenimi spajkalnimi ploščicami/komponentami.

1/3

Podatkovni list izdelka (PDF)

Hitra dostava tor, 13.10.

99 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (13,99 € / Kos)

13,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

rdeča LED: merilnik napetosti
Zelena LED: Merilnik moči
Hkrati meri 0–100 V DC in 0–100 A DC
Zunanji shunt upor za natančno merjenje
visoki tokovi
Vgrajen potenciometer za fino nastavitev kalibracije
Dva 3-mestna LED prikazovalnika – rdeča (napetost), zelena
(Elektrika)
Kompaktna zasnova z dimenzijami le 48 × 29 ×
22 mm
Širok razpon napajalne napetosti (3,5–30 V DC) in
Hitra hitrost posodabljanja 500 ms
Ločljivost napetosti: 0,1 A
Hitrost posodabljanja: 500 ms
Delovna temperatura: od -10 do +60 stopinj Celzija
3-mestni segmentni prikaz na izmerjeno vrednost
Vgrajen potenciometer za kalibracijo toka,
zunanji shunt upor

Vrsta izdelka: digitalna vgradna merilna naprava

Merilna funkcija: napetost
tok

Območje merjenja (min.): 0 V
0 A

Vrsta: COMVAM01

Merilno območje (maks.): 100 V
100 A

Vrsta zaslona: LED

Delovna napetost: 3.5 V
30 V

Mere: (D x Š x V) 29 x 48 x 22 mm

Teža: 79 g

Maks. obratovalna napetost: 30 V

Min. obratovalna napetost: 3.50 V

Osvetlitev zaslona: rdeča
zelena

Značilnosti: dvojna skala

Barva: črna

Širina: 48 mm

Višina: 22 mm

Dolžina: 29 mm

Višina številke: 7,1 mm

: delovni standardi (lastni)

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3828252 Joy-it COMVAM01 digitalna vgradna merilna naprava

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3828252 Joy-it COMVAM01 digitalna vgradna merilna naprava

Opis

COM-VAM01 je vsestranski in natančen
vgrajena digitalna merilna naprava za sočasno
Merjenje enosmerne napetosti in toka. Bilo je
za zanesljivo uporabo v laboratoriju, industriji in
razviti in
ponuja veliko merilno območje in preprosto
Integracija v široko paleto aplikacij, kot so
Napajalniki, baterijski sistemi ali regulatorji polnjenja s sončno energijo.
Naprava podpira delovno napetost od 3,5 do 30 V.
V DC, meri napetosti do 100 V DC in tokove do
100 A DC z natančno ločljivostjo 0,1 V / 0,1 A. Oba
Meritve se izvajajo ločeno na svetlih, visokokontrastnih površinah.
3-mestni LED segmentni zasloni z višino števke
Prikazano pri 0,28 palca na oglas. Rdeči indikator prikazuje
Napetost je priključena, zeleni indikator pa prikazuje tok.
COM-VAM01 se uporablja za meritve visokih tokov.
zunanji precizni shunt upor, ki deluje tudi z
Visoki obremenitveni tokovi zahtevajo varno merjenje z majhnimi izgubami
omogočeno. Vgrajeni kalibracijski potenciometer
omogoča fino nastavitev trenutne izmerjene vrednosti
da se zagotovi dolgoročna natančnost meritev.
S hitrostjo osveževanja 500 ms in
S tem je zagotovljena merilna natančnost ±1 % + 2 decimalni mesti.
Naprava omogoča hitre in zanesljive meritve za
Spremljanje v realnem času. Kompaktna zasnova (48 × 29 × 22
mm) in lahka zasnova olajšata integracijo
v sprednjih ploščah ali ohišjih, medtem ko veliki
Stabilno delovno temperaturno območje (od -10 °C do +60 °C)
Zagotovljena zmogljivost v zahtevnih pogojih.
Zahvaljujoč štirižičnemu sistemu za merjenje toka
in dodaten merilni vodnik napetosti je
Namestitev je preprosta in varna. To pomeni, da je COMVAM01
robusten, natančen in uporabniku prijazen
Merilna naprava z dvema zaslonoma, idealna za inženirje in tehnike
in razvijalce, ki potrebujejo zanesljivo rešitev za merjenje
Zahtevajo se enosmerne aplikacije.
