4 kolesa Omni, vključno z motorji in dajalnikom Visokokakovostna izdelava
Tehnične specifikacije
Področje uporabe robotike
Združljivo s SBC-ji in mikrokontrolerji
Posebnosti Celoten komplet
Dimenzije (kolesno) kolo: Ø65 x 29 mm
s pesto: Ø65 x 35 mm
Dimenzije (motor) motorja: Ø24 x 65 mm
z gredjo: Ø24 x 78 mm
Gred motorja: Ø4 x 9,5 mm

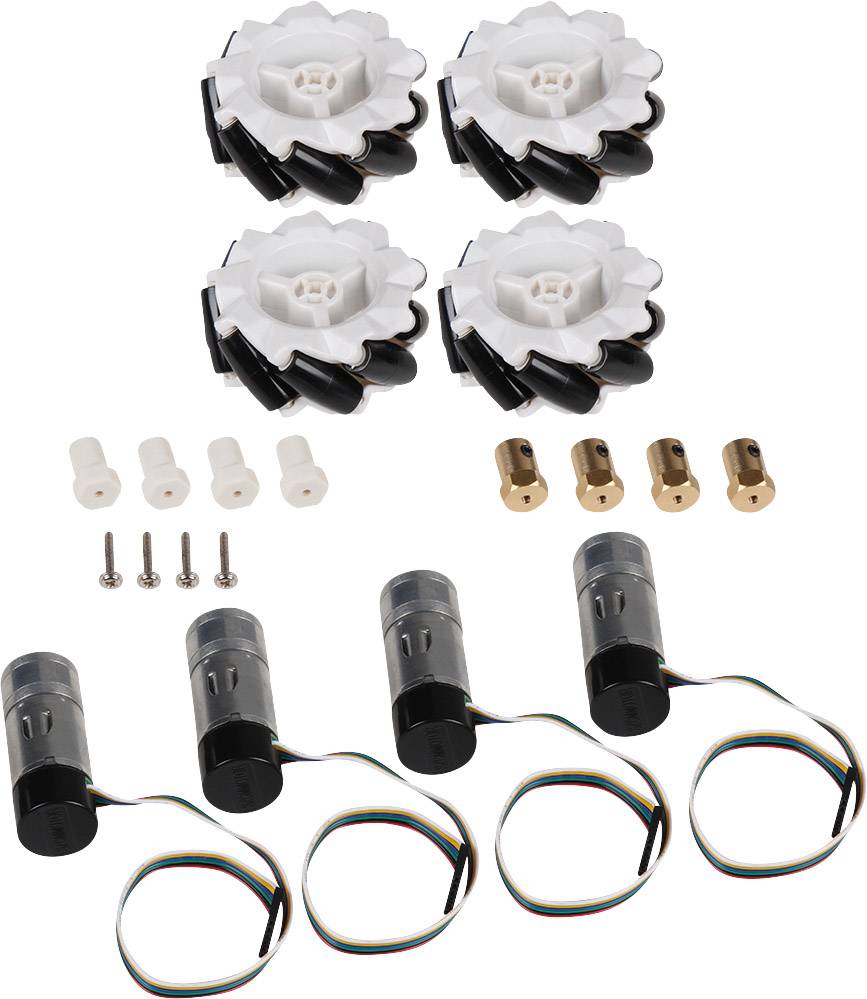

Obseg dobave 4x 25GA270 z dajalnikom, 2x
Omni kolo levo, 2x omni kolo
desno, 4x kovinska pesto s
4 mm luknja, 4x plastična pesta
za gred z dvema
Ravne stranice, 4x vijaki
M3 x17mm, 4x Allen vijaki
M4x 4 mm
SPECIFIKACIJE MOTORJA
25GA370 motor
Prevod 21.3
Tok brez obremenitve ≤ 100mA
Hitrost brez obremenitve 280 vrt./min
Nominalni navor 0,8 kg / cm
Nominalna hitrost 200 vrt./min
Nazivna napetost (motor) 6 V
Nominalni tok ≤ 0,75 mA
Maks. vrtilni moment 4.5 kg/cm
Zadrževalni tok 1,3 A
Dodelitev kabla
Rdeče barve
črna
zelena
modra
Rumena
bela
Motor + (6V)
Motor -
Dajalnik -
Dajalnik + (5-12 V)
Signal A (11 impulzov na vrtljaj)
Signal B (11 impulzov na vrtljaj)
Vrsta izdelka
komplet koles za robota
Izvedba
Omni Wheel komplet
Dolžina
65 mm
Širina
29 mm
Proizv. št. delov
com-motor06
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2205375 Joy-it komplet koles za robota Omni Wheels Kit
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2205375 Joy-it komplet koles za robota Omni Wheels Kit
Opis
Komplet z omni-kolesom je popoln Set s 4 visokokakovostnimi vsestranskimi kolesi z ustreznimi motorji in priloženim dajalnikom. Pri Omni-Wheels je plast kolesa sestavljena iz valjev katerih osi vrtenja so pod kotom 45 ° glede na os vrtenja kolesa. To omogoča premikanje kolesa v bočni smeri vrtenja. Vozilo s štirimi omni-kolesi se lahko premika v skoraj kateri koli smeri, ne da bi bilo treba spremeniti usmerjenost podvozja
Besedilo je strojno prevedeno.
Obseg dostave
4x 25GA270 z dajalnikom, 2x omni-wheel levo, 2x omni-wheel desno, 4x kovinska peresa s 4 mm izvrtino, 4x plastična peresa
za gred z dvema
Ravne stranice, 4x vijaki
M3 x17mm, 4x Allen vijaki
M4x 4 mm
Opis
Komplet z omni-kolesom je popoln Set s 4 visokokakovostnimi vsestranskimi kolesi z ustreznimi motorji in priloženim dajalnikom. Pri Omni-Wheels je plast kolesa sestavljena iz valjev katerih osi vrtenja so pod kotom 45 ° glede na os vrtenja kolesa. To omogoča premikanje kolesa v bočni smeri vrtenja. Vozilo s štirimi omni-kolesi se lahko premika v skoraj kateri koli smeri, ne da bi bilo treba spremeniti usmerjenost podvozja
Besedilo je strojno prevedeno.
Obseg dostave
4x 25GA270 z dajalnikom, 2x omni-wheel levo, 2x omni-wheel desno, 4x kovinska peresa s 4 mm izvrtino, 4x plastična peresa
