Jumo 00543007 vhodni modul RS-485 Število izhodov: 4 x 1 kos

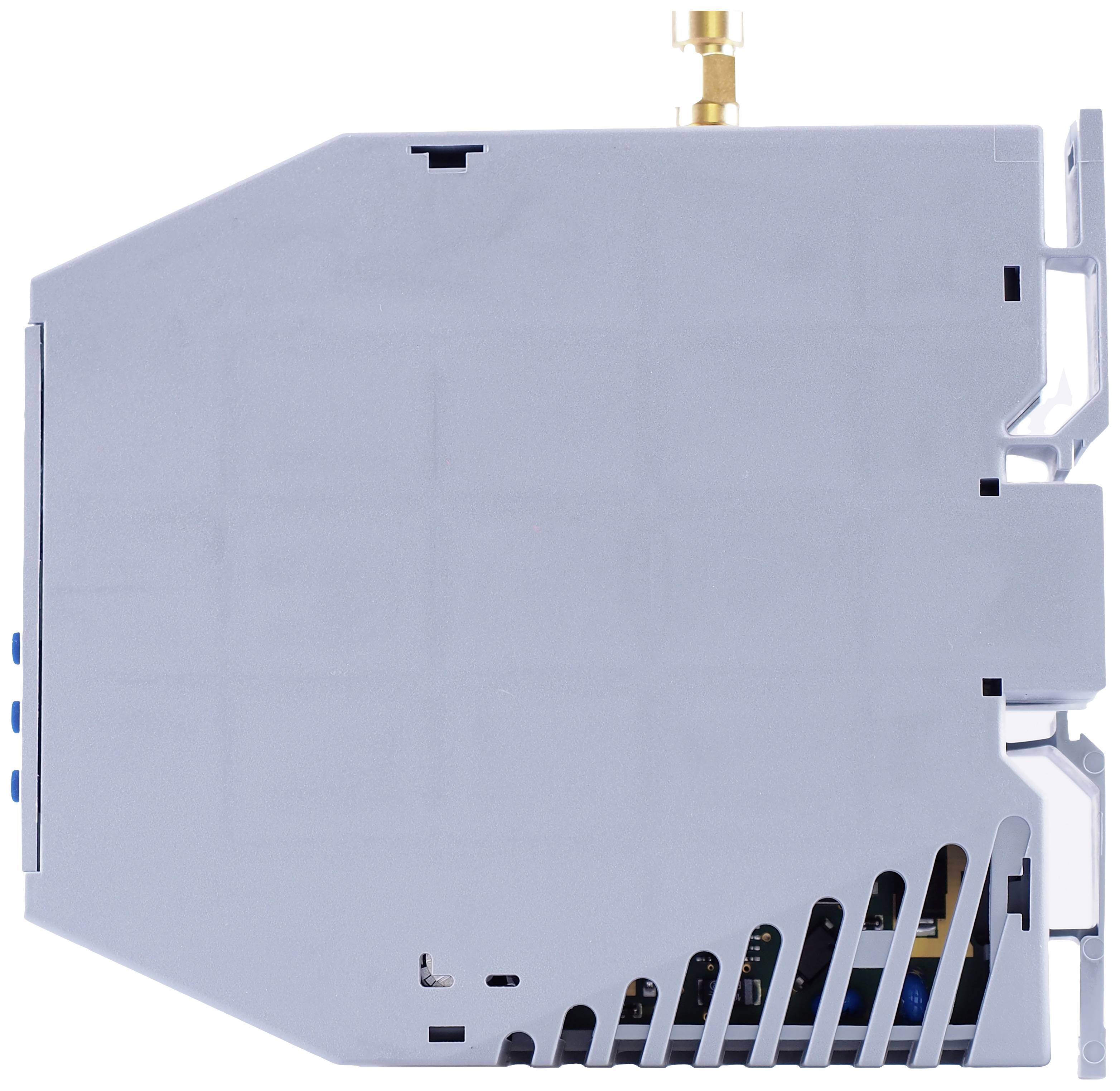

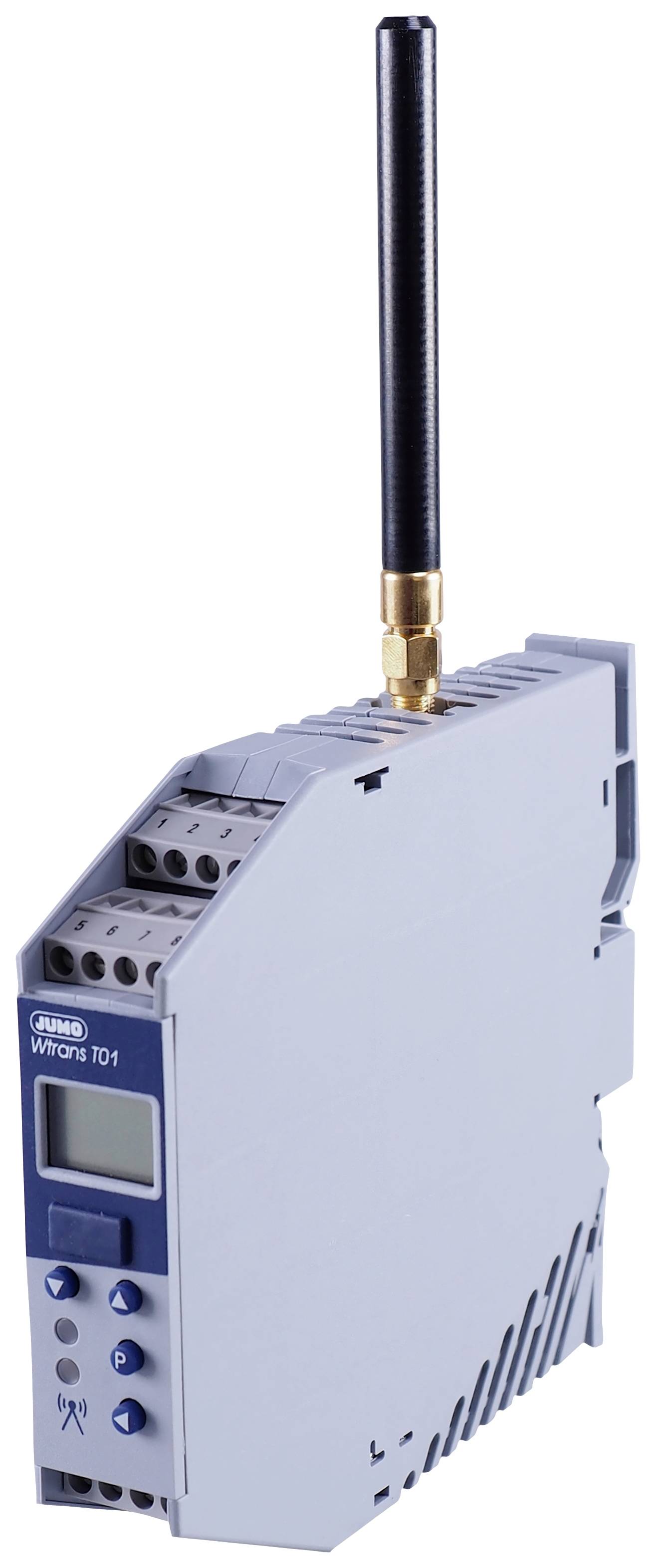

Radijski sprejemnik T01.EC3 se uporablja v povezavi z ustreznimi oddajniki za mobilno ali stacionarno merjenje fizikalnih parametrov. Uporaba v prihodnost usmerjene radijske tehnologije z industrijsko radijsko frekvenco 868,4 MHz povzroči znatno znižanje stroškov namestitve. Kabelske povezave lahko izpustite, radijska senzorska tehnologija deluje tudi v težkih industrijskih okoljih. Priloženo anteno Lambda/4 z impedanco 50 ohmov lahko privijete neposredno ali namestite zunaj. Če se uporabi opcijsko dobavljiv stenski nosilec antene s 3 m dolgim antenskim kablom, je domet prostega polja 300 m. Izmerjene vrednosti, prejete od oddajnika, se pretvorijo in prikažejo v sprejemniku ter so na voljo kot linearni tokovni ali napetostni signali (0(4) do 20 mA, 0 do 10 V) in preko digitalnega vmesnika RS485. Oba analogna izhoda sprejemnika sta galvansko ločena. Na voljo sta tudi dva relejna izhoda. Povezava s sistemi višjega nivoja, kot je programska oprema za vizualizacijo sistema ali brezpapirni zapisovalniki, ki podpirajo Modbus master, je možna prek digitalnega vmesnika s protokolom Modbus. Upravljate in konfigurirate ga lahko s tipkovnico v povezavi z dvovrstičnim LCD zaslonom ali, bolj priročno, z uporabo nastavitvenega programa. Parametre, kot so konstante filtra, odmik, alarmi in sledilni indikatorji (pomnilnik najmanjše in največje vrednosti), lahko nastavite ločeno za vsak kanal. V ta namen je na sprednji strani vtič za PC vmesnik s TTL/RS232 ali USB/TTL pretvornikom za povezavo sprejemnika in osebnega računalnika. Sprejemnik v ohišju montažne letve je zasnovan za montažo na 35 × 7,5 mm DIN letev po DIN EN 60715. Vijačne sponke za električni priključek so razporejene na različnih nivojih. Prerez kabla ne sme presegati 2,5 mm2. Za napajanje služi priključek na AC/DC 20 do 30 V, 48 do 63 Hz.
