Jumo 00564208 temperaturni omejevalnik PTC -200 do 850 °C rele 3 A (Š x V) 45 mm x 89.4 mm

Temperaturni regulator z digitalnim zaslonom prikazuje '40°C' z 'mejno vrednostjo 45°C'. Enote in priključni terminali so vidni zgoraj in spodaj.

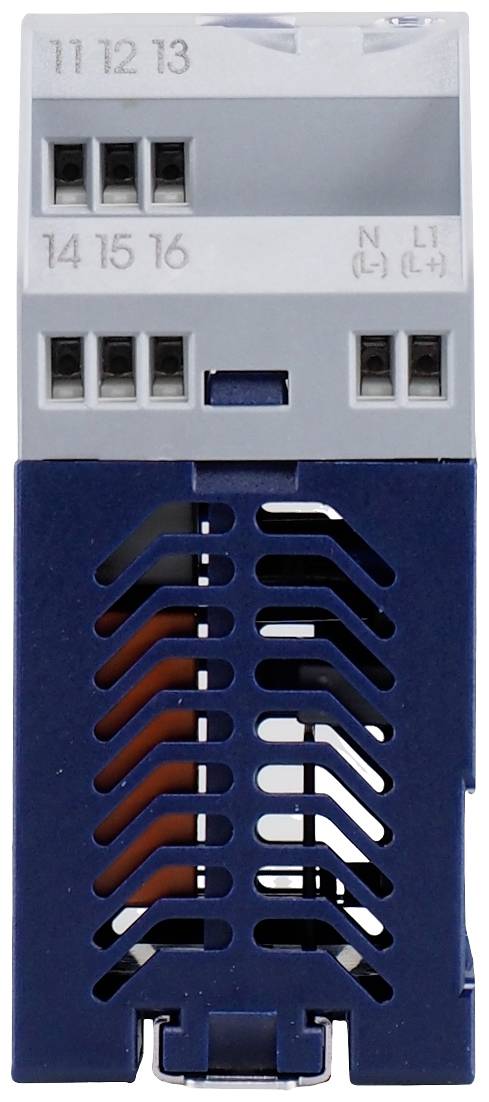

Elektronski element z modrim hlajenjem in sivo zgornjo stranjo. Na vrhu so priključki z oznakami '11 12 13', '14 15 16', 'N (L-)' in 'L1 (L+)'.

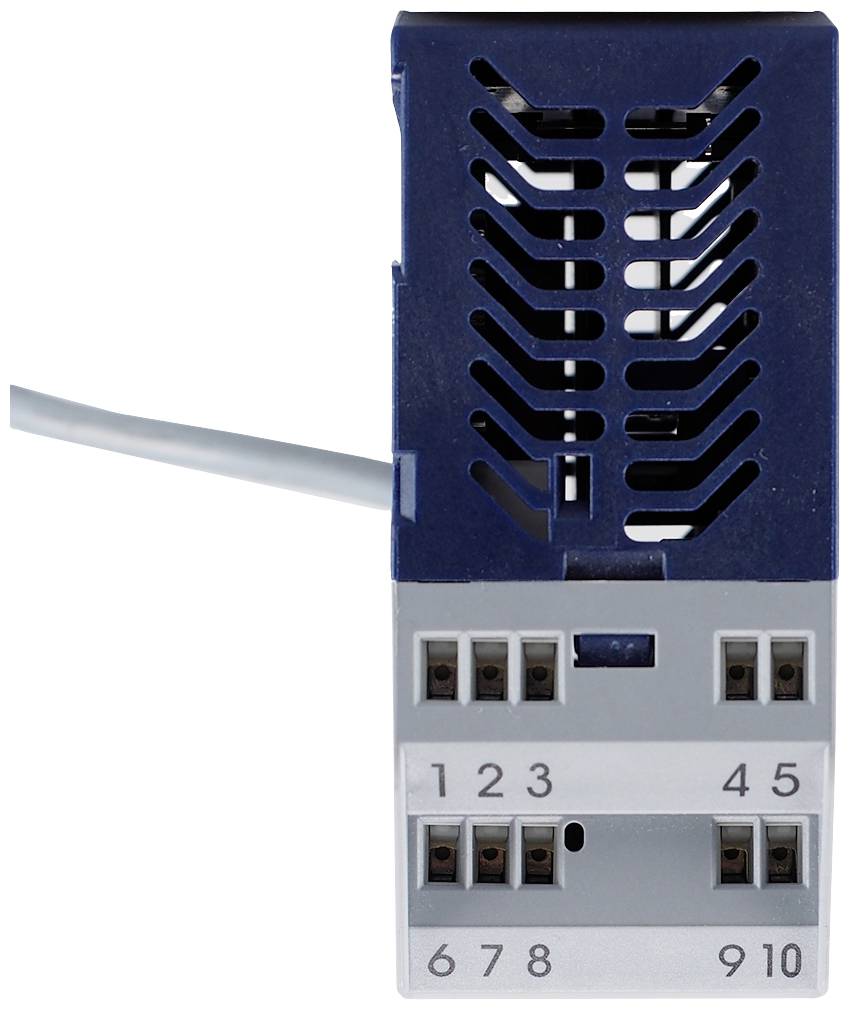

Električni element s priključki in številčenjem od 1 do 10, ključen za elektronske povezave ali krmiljenja.

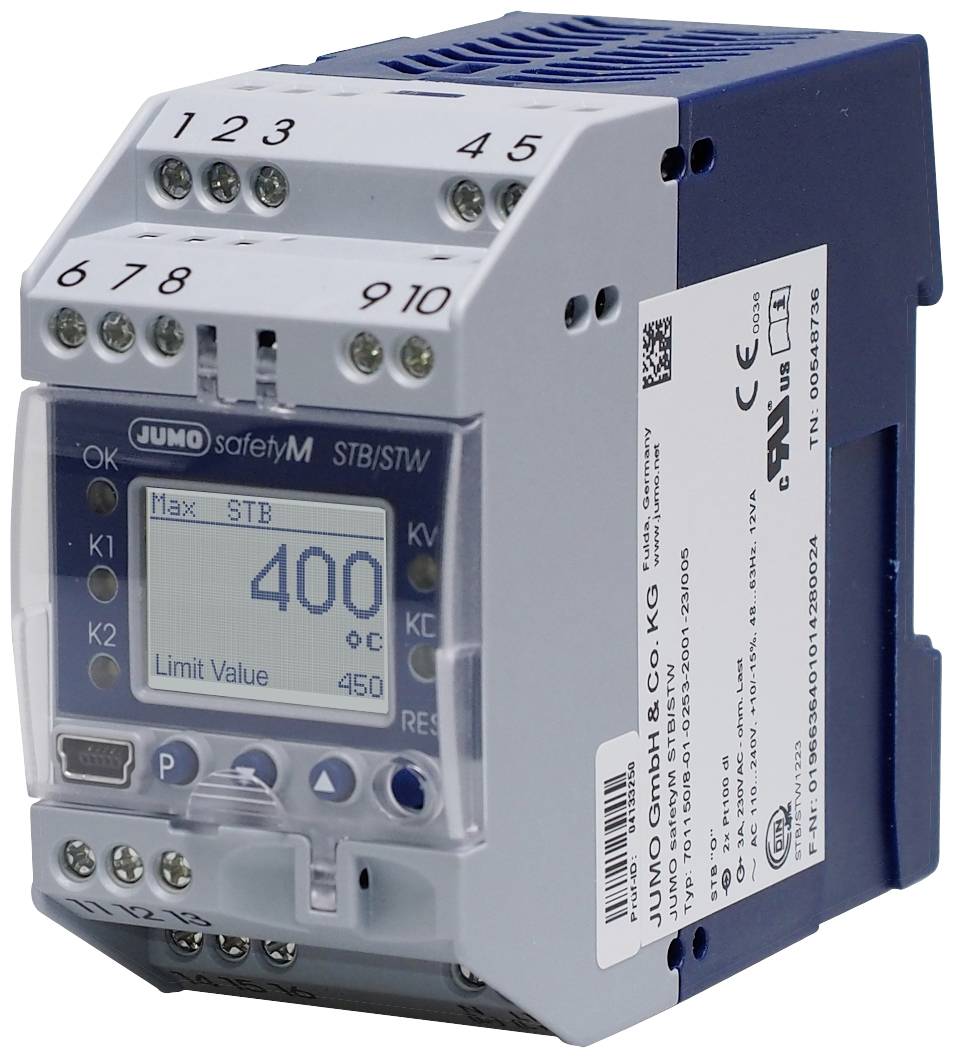

Omejevalnik temperature z digitalnim zaslonom prikazuje '400°C'. Na strani je nameščena nalepka proizvajalca JUMO.

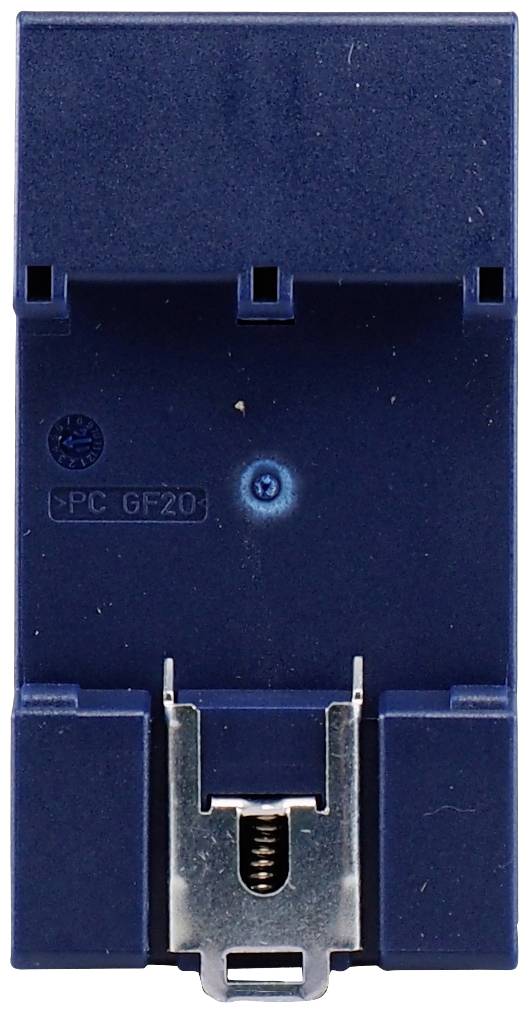

Modra električna enota s kovinsko sponko in modro piko na sredini.

1/5

Vrsta izdelka

temperaturni omejevalnik

Maks. temperatura merjenja

850 °C

Izhodi (termostat)

rele 3 A

Število relejnih izhodov

Vrsta senzorja

PTC

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

Število

kos - zaloga Nemčija

Skupaj (895,00 € / Kos)

895,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: temperaturni omejevalnik

Vrsta: 00564208

Temperatura merjenja: -200 do 850 °C

Maks. temperatura merjenja: 850 °C

Min. temperatura merjenja: -200 °C

Izhodi (termostat): rele 3 A

Število analognih izhodov: 1

Število relejnih izhodov: 3

Mere: (Š x V) 45 mm x 89.4 mm

Višina: 89.4 mm

Širina: 45 mm

: IP20

Vrsta senzorja: PTC

Proizv. št. delov: 00564208

Način montaže: vgradnja

Teža: 0.5985 kg

Priključek: vijačna sponka

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2756522 Jumo 00564208 temperaturni omejevalnik PTC -200 do 850 °C rele 3 A (Š x V) 45 mm x 89.4 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2756522 Jumo 00564208 temperaturni omejevalnik PTC -200 do 850 °C rele 3 A (Š x V) 45 mm x 89.4 mm

Opis

Nastavljiv varnostni temperaturni omejevalnik/monitor v skladu z DIN EN 14597 z arhitekturo 1oo2D in odobritvijo SIL in PL je opremljen z dvema univerzalnima analognima vhodoma in dvema relejnima izhodoma (alarm pred- in mejne vrednosti) ter univerzalnim analognim izhodom. Preklopna zmogljivost kontaktov releja je AC 250 V, 3 A, 50 Hz (uporovna obremenitev). Predalarm lahko nastavite kot absolutno vrednost ali kot razdaljo od mejne vrednosti. Sprednja stran navdušuje z briljantnim zaslonom LC z osvetlitvijo ozadja in zaslonom z navadnim besedilom. Z uporabo varnostnega omejevalnika temperature (STB) in varnostnega nadzornika temperature (STW) je mogoče zgodaj in varno odkriti in preprečiti nevarnosti, ki lahko povzročijo poškodbe ljudi, škodo za okolje ali uničenje proizvodnih prostorov in proizvodnega blaga. Njegova primarna naloga je zanesljivo spremljanje toplotnih procesov in spravljanje sistemov v varno obratovalno stanje v primeru okvare. Izmerjeno vrednost na analognem vhodu lahko zapišemo z različnimi senzorji ali standardnimi signali. Če je mejna vrednost presežena, to signalizirajo vgrajene LED diode za vsak kanal in izhod alarmnega releja preklopi sistem v obratovalno varno stanje (območje alarma). Visoke zahteve standardov DIN EN 61508 in DIN EN 13849 so izpolnjene s konceptom naprave, katere struktura 1oo2D zagotavlja zanesljivo odkrivanje napak in se zato lahko uporablja tudi v aplikacijah, ki so predmet nove direktive o strojih 2006/42/EG. Ko se uporablja kot varnostni nadzornik temperature STW (zaščitni nadzornik temperature), naprava deluje s samodejno ponastavitvijo (npr. za sisteme za proizvodnjo toplote). To se zgodi, ko temperatura tipala pade pod nastavljeno mejno vrednost za višino preklopne razlike (nastavitev: max alarm). Samodejna ponastavitev se zgodi, ko je nastavljen minimalni alarm, potem ko se temperatura senzorja dvigne nad nastavljeno mejno vrednost za višino preklopne razlike. Pri uporabi kot varnostni omejevalnik temperature STB (zaščitni omejevalnik temperature za toplotne sisteme) se ponastavitev izvede ročno ali z orodjem. Razpon napajanja je od AC/DC 20 do 30 V, 48 do 63 Hz.

Besedilo je strojno prevedeno.
