Name: Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Vsebina: 1 kos
Brand: Phoenix Contact
SKU: 3580292
Availability: SoldOut

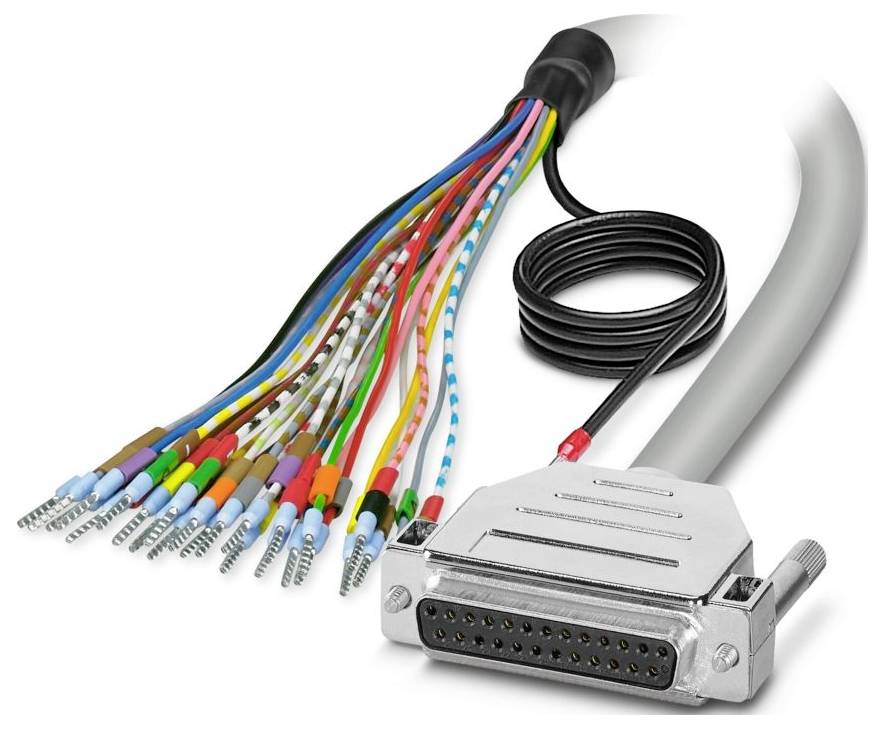

Večbarvni kabel, vezan v snop in priključen na srebrn priključek z več kontakti, kar prikazuje zapleteno napeljavo ali elektronsko nastavitev.

Slika je simbolična

Vrsta izdelka

priključni kabel

Dolžina kabla

1.5 m

Priključek

letev z ženskimi kontakti D-Sub

Skupno število polov

Proizv. št. delov

2926179

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (95,99 € / Kos)

95,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število polov: 25
Vrsta povezave: ženski konektor D-SUB
Navoj vijaka: UNC 4-40
Navor privijanja: 0,2 Nm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Opomba: Žice so označene in opremljene s tulci. Pletena zaščita je speljana na ločen konec kabla.
Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
Zunanji premer kabla: 9,80 mm ±0,5 mm
Razmik mreže: 2,77 mm
Priključitev v skladu s standardom: IEC 60807-2; DIN 41652
Zunanje ohišje, material: poltrdi PVC
Material prevodnika: gole bakrene žice
Dolžina kabla: 1,5 m
Presek vodnika: 25 x 0,25 mm²
Upornost voda: ≤ 80 Ω/km (pri 20 °C)
Zunanja lupina, barva: siva
Izolacijska upornost: ≥ 20 MΩ*km (pri 20 °C)
Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
UL AWM slog: 2464/1061
Zaščiteno: da
Vrsta kabla: 25X0,25 [PVC]
Konstrukcija vodnika signalnega kabla: 14 x 0,15 mm
AWG signalna linija: 24
Premer žice vključno z izolacijo: 1,2 mm ±0,05 mm
Najmanjši polmer upogibanja, trajno nameščeno: 82 mm
Najmanjši polmer upogibanja, fleksibilno nameščen: 155 mm
Dinamična nosilnost (upogibanje): Največje število upogibnih ciklov: 5000 (z radijem ≥ 15x zunanji premer)
Odpornost proti gorenju: IEC 60332-1-2 (cev); VDE 0842, del 332-1-2 (cev); IEC 60332-3-22 (cev); UL VW-1; CSA FT-1
Odpornost na olje: proti občasnim brizganjem (cevovod)
Število vrat: 1
Nazivni način delovanja: 100 % ED
Vtični cikli:> 200
Priključek 1: Priključek 1
Vrata 2: Vrata 2
Brez halogena: ne
Temperatura okolice (delovanje) (fiksna namestitev): -40 °C ... 70 °C (fiksna namestitev)
Temperatura okolice (delovanje) (fleksibilna namestitev): -10 °C ... 70 °C (fleksibilna namestitev)
Vrsta vodnika: Predhodno sestavljen, oklopljen okrogel kabel
Delovna napetost (AC): ≤ 30 V AC
Delovna napetost (enosmerni tok): ≤ 60 V enosmernega toka
Tok (na pot): ≤ 2 A (ko je odvit, glejte Zmanjšanje nazivne moči)
Barvna koda: Enojna žica: Barvna koda: Enojna žica
bela: D-SUB25 (1) = ()
rjava: D-SUB25 (2) = ()
zelena: D-SUB25 (3) = ()
rumena: D-SUB25 (4) = ()
siva: D-SUB25 (5) = ()
roza: D-SUB25 (6) = ()
modra: D-SUB25 (7) = ()
rdeča: D-SUB25 (8) = ()
črna: D-SUB25 (9) = ()
Dolžina odstranjevanja izolacije (plašč): ≈ 150 mm
vijolična: D-SUB25 (10) = ()
sivo-roza: D-SUB25 (11) = ()
rdeče-modro: D-SUB25 (12) = ()
belo-zelena: D-SUB25 (13) = ()
rjavo-zelena: D-SUB25 (14) = ()
belo-rumena: D-SUB25 (15) = ()
rumeno-rjava: D-SUB25 (16) = ()
belo-siva: D-SUB25 (17) = ()
sivo-rjava: D-SUB25 (18) = ()
belo-roza: D-SUB25 (19) = ()
rožnato-rjava: D-SUB25 (20) = ()
belo-modro: D-SUB25 (21) = ()
rjavo-modra: D-SUB25 (22) = ()
belo-rdeče: D-SUB25 (23) = ()
rjavo-rdeča: D-SUB25 (24) = ()
belo-črno: D-SUB25 (25) = ()
25x0,25 [PVC]: 25x0,25 [PVC]

Vrsta izdelka: priključni kabel

Dolžina kabla: 1.5 m

Priključek: letev z ženskimi kontakti D-Sub

Skupno število polov: 25

Proizv. št. delov: 2926179

Vsebina: 1 kos

Material: PVC

Število pinov: 25

Vrsta: CABLE-D-25SUB/F/OE/0,25/S/1,5M

Dolžina: 1.5 m

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3580292 Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Vsebina: 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3580292 Kabel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Vsebina: 1 kos

Opis

Predhodno sestavljen, oklopljen okrogel kabel; Priključek 1: Posamezne žice (25-pinski) (Žice so označene in opremljene s tulci. Zaščitna pletenica je speljana na ločen konec kabla. Priključek 2: ženski priključek D-SUB (1 x 25-pinski); dolžina kabla: 1,5 m
