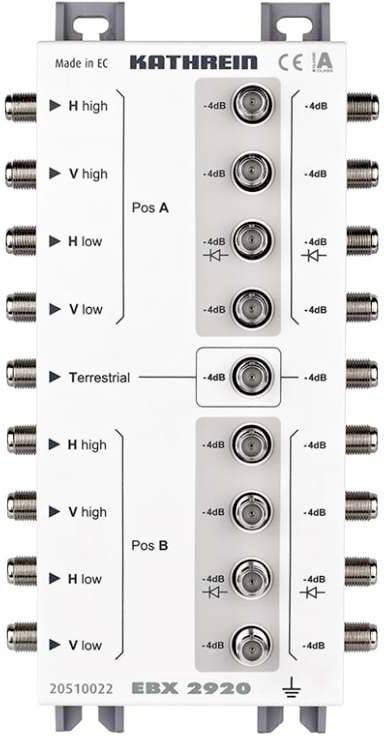

Dvosmerne pipe in dvosmerni razdelilniki za distribucijski sistem Sat IF (8 x Sat IF)
Za distribucijo signala v zelo velikih satelitskih sistemih IF z 9 kaskadami z več stikali
Za vgradnjo v zaprtih prostorih

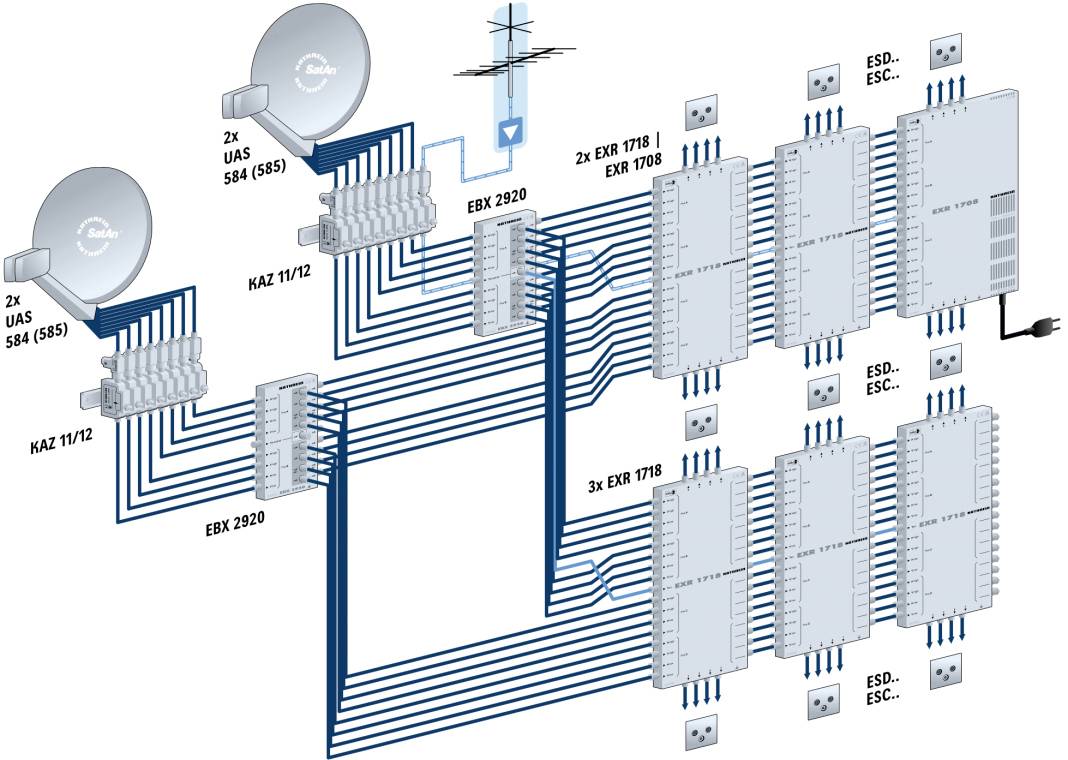

Dvosmerni razdelilnik za razdeljevanje vodov na dve 9-smerni kaskadi z več stikali
Devet dvojnih razdelilnikov (8 x satelitski IF in 1 x terr. Območje) v enem ohišju, primernem za daljinsko napajanje preko vhoda - izhoda v prtljažniku (8 x Sat-ZF) in prek distribucijskega izhodnega horiz. nizka (ločitev diode na izhod trupa); Izolacijski kondenzatorji na drugih distribucijskih izhodih
Kaskadiranje z nadaljnjimi EBX 2920 ali EAX 2912
Besedilo je strojno prevedeno.
Tehnične specifikacije
Vrsta izdelka
SAT multi stikalo
Izhodi
8 (8 sat/0 prizemni)
Frekvenca (min.)
5 MHz
Frekvenca (maks.)
2150 MHz
Dušenje SAT
4 dB
Širina
112 mm
Višina
228 mm
Globina
54.5 mm
UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2308366 Kathrein EBX 2920 SAT multi stikalo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2308366 Kathrein EBX 2920 SAT multi stikalo
Izvedba
Sat IF cepilnik
5-862 u. 8 x 950-2150 MHz 9 x dvosmerne pipe 12 dB naenkrat.
F-priključki
se lahko kaskadirajo z 9-smernim sistemom več stikal EXR
Opis
Izvedba
Sat IF cepilnik
5-862 u. 8 x 950-2150 MHz 9 x dvosmerne pipe 12 dB naenkrat.
F-priključki
se lahko kaskadirajo z 9-smernim sistemom več stikal EXR
