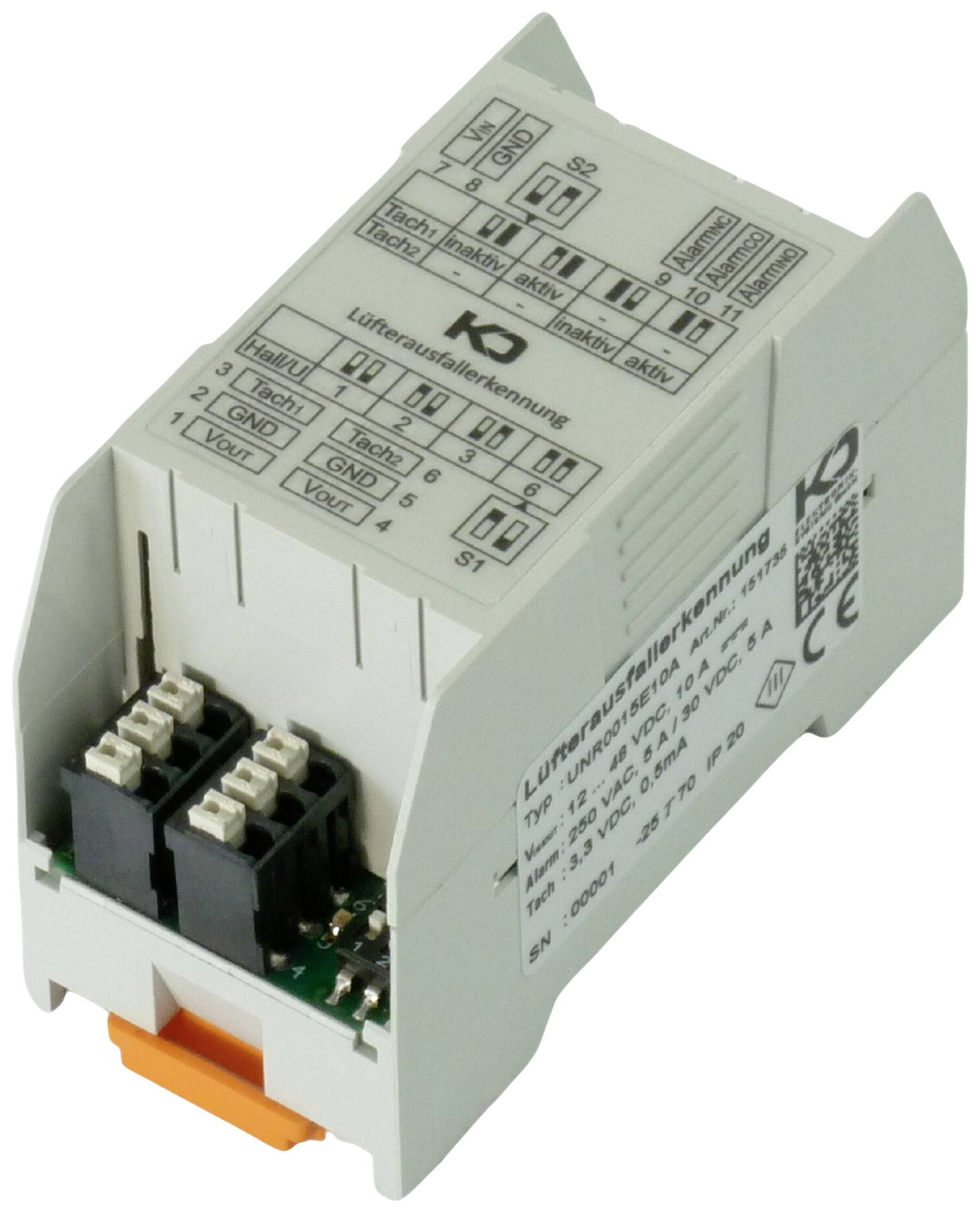

KD Elektronik 151735 svetlo siva

Zaznavanje okvare ventilatorja se uporablja za nadzor enega ali dveh ventilatorjev, ki imata Hallov izhod (taho). AC ali DC ventilatorji so lahko nadzorovani, pri čemer se lahko direktno priključijo DC ventilatorji s tokovno porabo do 10 A (skupaj 10 A za dva ventilatorja). V ta namen je napajalni priključek modula priključen neposredno na priključke ventilatorja. AC ventilatorji morajo biti dobavljeni ločeno.

Z DIP stikalom S2 lahko za vsakega od obeh priključkov ventilatorja nastavite, ali je nadzorovan ali ne. Število Hallovih impulzov na obrat, ki je odvisno od tipa ventilatorja, morate nastaviti z drugim DIP stikalom S1. Modul nato izračuna hitrost iz signala merilnika vrtljajev ventilatorja in jo primerja s fiksno vrednostjo praga. Modul sporoča, da vrednost praga ni bila dosežena preko alarmnega kontakta in rdeče LED diode, ki je prisotna na vsakem od obeh priključkov ventilatorja.

Alarmni kontakt (brezpotencialni preklopni kontakt) deluje tako, da je med delovanjem brez napak pod napetostjo in izpade v primeru napake ali izpada električne energije. Napaka se pojavi, če je prag hitrosti na nadzorovani povezavi ventilatorja pod pragom hitrosti vsaj 10 sekund. Če napake ni več, se alarmni kontakt ponastavi. Nadzor ventilatorjev se aktivira šele 10 sekund po vklopu napajalne napetosti. Med tem zagonskim časom je alarmni kontakt pod napetostjo.

Besedilo je strojno prevedeno.
