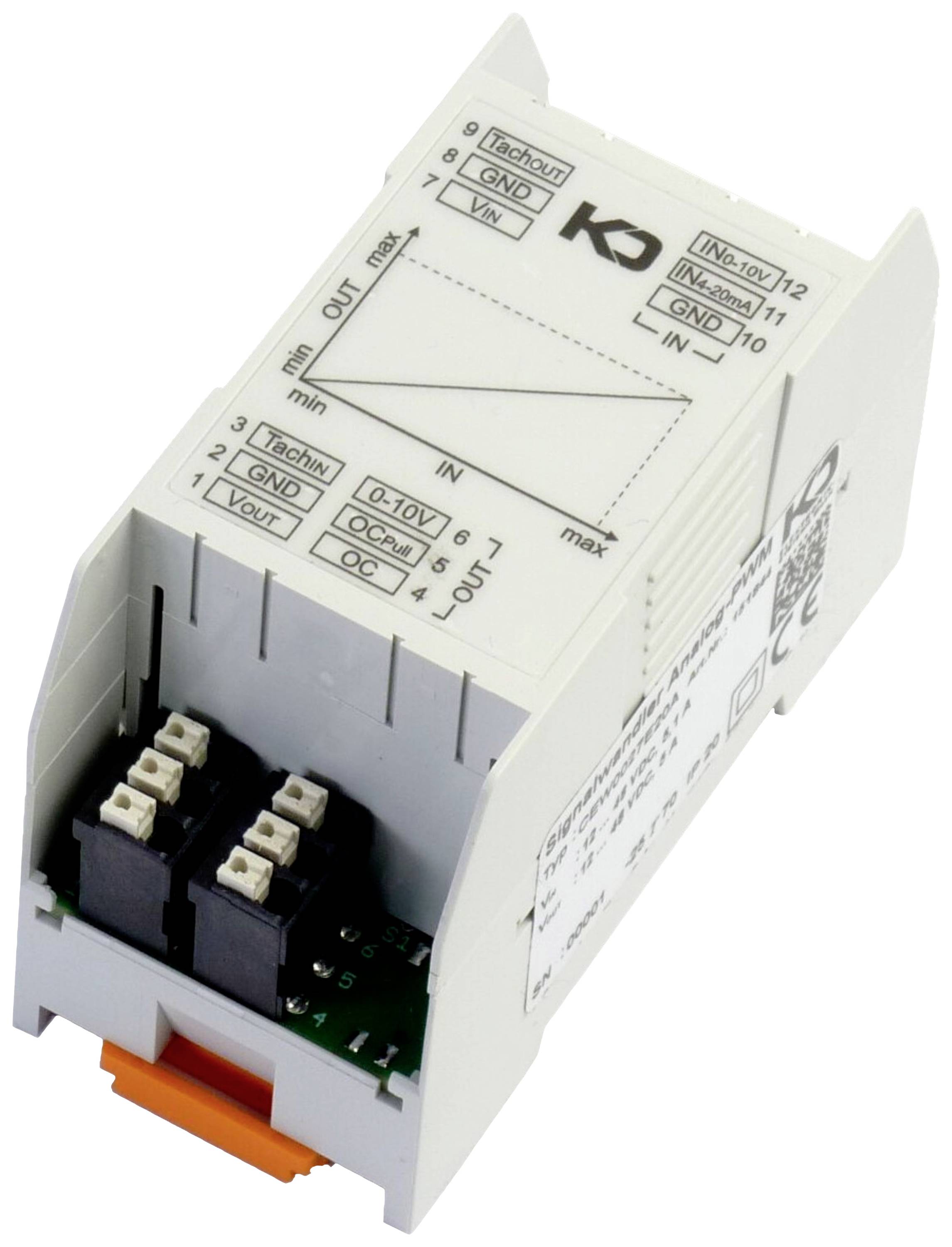

KD Elektronik 151844 pretvornik signala, analogni v PWM
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
6 kos - zaloga Nemčija
Število
Skupaj (214,99 € / Kos)
214,99 €
z DDV
Na voljo samo 6 kos - zaloga Nemčija
Poudarki in podrobnosti
KD Elektronik 151844 pretvornik signala, analogni v PWM
- Pretvorba signala 0 ... 10 V ali 4 ... 20 mA v signal PWM
- Krmiljenje DC in AC ventilatorjev s krmilnim vhodom PWM ali vhodom 0 ... 10 V
- Direkten priklop DC ventilatorjev s porabo toka do 5 A
Tehnične specifikacije
- Vrsta izdelka
pretvornik signala, analogni v PWM
- Delovna napetost
12 V
48 V
- Barva
svetlo siva
- Mere
(D x Š x V) 76 x 36 x 51 mm
- Širina
36 mm
- Višina
51 mm
- Dolžina
76 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2901006 KD Elektronik 151844 pretvornik signala, analogni v PWM
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2901006 KD Elektronik 151844 pretvornik signala, analogni v PWM
Opis
Pretvornik signalov pretvori analogni standardni signal (0 ... 10 V ali 4 ... 20 mA) v signal PWM (0 ... 100% delovni cikel). Modul ponuja dva različna tipa krmilnih vmesnikov PWM (odprt zbiralnik in odprt zbiralnik s potegom), pri čemer vsak oddaja enako hitrost. Obstaja tudi analogni izhod 0 ... 10 V, ki prav tako oddaja isto hitrost. Če sta priključena oba signalna vhoda (AI0-10V in AI4-20mA), bo na izhodu prikazana višja od nastalih hitrosti. AC ali DC ventilatorje je mogoče priključiti, čeprav je mogoče DC ventilatorje s tokovno porabo do 5 A priključiti neposredno.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Analogni PWM pretvornik signala
- 12-48VDC
- Vhodni signal:
- 0-10V ali 4-20mA
- Nadzorni izhod:
- Odprti zbiralnik z in brez vleke
- 0-10V
- Širok razpon vhodne napetosti 12 … 48 VDC
- Združljivo z ventilatorji ebm-papst
- Montaža: standardna montažna letev 35 mm
- Pretvorba analognega standardnega signala (npr. izhod PLC-ja) v signal PWM za nastavitev hitrosti motorjev, ki imajo krmilni vhod PWM
- Regulacija števila vrtljajev motorjev v krmilnih omarah, napravah za ogrevanje, prezračevanje in klimatizacijo
- Kombinirana aplikacija z detekcijo okvar ventilatorja KD Elektroniksystem
