KD Elektronik 26052 regulator hitrosti sistem zbiralne letve 1250 W
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (199,99 € / Kos)
199,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

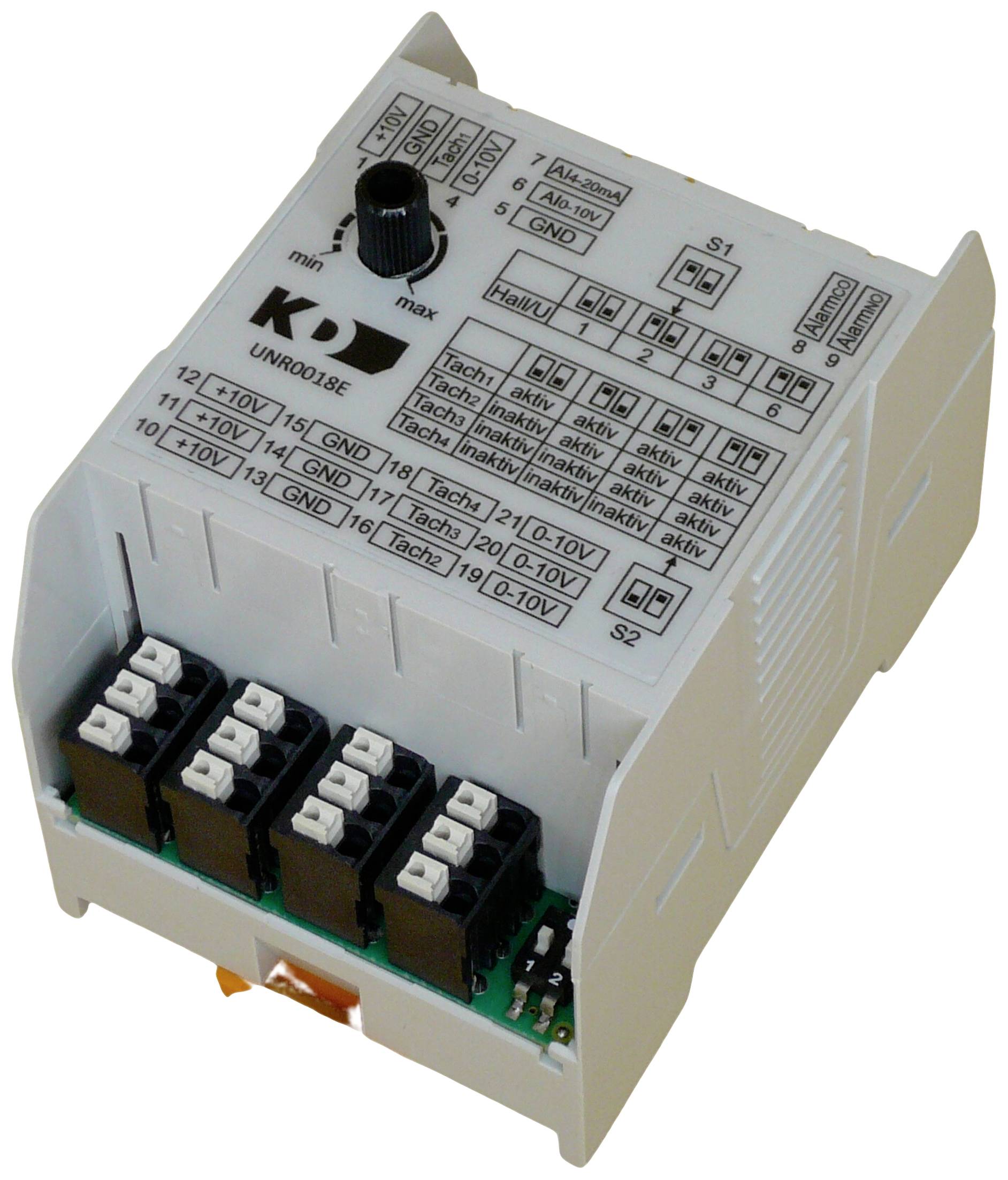

KD Elektronik 26052 regulator hitrosti sistem zbiralne letve 1250 W
- Nadzor in nastavitev hitrosti do štirih EC ventilatorjev
- Hitrost nastavljiva z integriranim vrtljivim gumbom (lončkom) ali zunanjimi standardnimi signali (4…20 mA, 0…10 V)
- Napajanje neposredno iz pomožne napetosti (+10 VDC) EC ventilatorjev - ločeno napajanje ni potrebno
Tehnične specifikacije
- Vrsta izdelka
regulator hitrosti
- Delovna napetost
10 V
1250 W
- Zmogljivost kontaktne obremenitve (maks.)
5 A
- Način montaže
sistem zbiralne letve
- Barva
svetlo siva
- Mere
(D x Š x V) 76 x 52.5 x 60 mm
- Širina
52.5 mm
- Višina
60 mm
- Dolžina
76 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2901004 KD Elektronik 26052 regulator hitrosti sistem zbiralne letve 1250 W
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2901004 KD Elektronik 26052 regulator hitrosti sistem zbiralne letve 1250 W
Opis
Modul se uporablja za nadzor do štirih ventilatorjev, ki imajo Hallov izhod (taho). Okvara nadzorovanega ventilatorja se signalizira preko alarmnega releja (brezpotencialni zapiralo) in LED.
Z DIP stikalom lahko nastavite, katere povezave ventilatorja se nadzorujejo. Poleg tega je mogoče z DIP stikalom nastaviti prag hitrosti, pod katerim se sporoči napaka.
Poleg nadzorne funkcije je možno krmiljenje hitrosti ventilatorjev tudi preko vgrajenega vrtljivega gumba (potenciometra) ali preko vhoda 4 - 20 mA ali 0 - 10 V. Najvišja vrednost iz obeh vhodov in potenciometra je vedno na izhodu.
Modul se napaja s pomožno napetostjo +10 VDC ventilatorja in ima največjo porabo toka 1,0 mA. Ventilatorji morajo biti dobavljeni ločeno.
Besedilo je strojno prevedeno.
Z DIP stikalom lahko nastavite, katere povezave ventilatorja se nadzorujejo. Poleg tega je mogoče z DIP stikalom nastaviti prag hitrosti, pod katerim se sporoči napaka.
Poleg nadzorne funkcije je možno krmiljenje hitrosti ventilatorjev tudi preko vgrajenega vrtljivega gumba (potenciometra) ali preko vhoda 4 - 20 mA ali 0 - 10 V. Najvišja vrednost iz obeh vhodov in potenciometra je vedno na izhodu.
Modul se napaja s pomožno napetostjo +10 VDC ventilatorja in ima največjo porabo toka 1,0 mA. Ventilatorji morajo biti dobavljeni ločeno.
Besedilo je strojno prevedeno.
Izvedba
- Regulator hitrosti / nadzor v ohišju
- do 4 EC ventilatorji
- 10 VDC (toleranca: 9,70–12,4 VDC)
- Vhodni tok največ 1,0 mA
- 76 x 52,2 x 60 mm
- Združljiv z EC ventilatorji podjetja ebm-papst s Hallovim/taho izhodom in krmilnim vhodom 0…10 V
- Obvestilo o napaki prek brezpotencialnega alarmnega kontakta (obremenitve do 250 VAC / 30 VDC, 5 A)
- Nastavljiv preko DIP stikala
- Montaža: standardna montažna letev 35 mm (TS 35)
- Delovna temperatura: -25…+70 °C
- Nadzor in zaznavanje okvar ventilatorjev/ventilatorjev, puhal in motorjev s Hallovim izhodom
- Nastavitev hitrosti ali krmiljenje ventilatorjev/ventilatorjev, puhal in motorjev s krmilnim vhodom (0…10 V)
- Uporaba v stikalnih omarah, ogrevalnih napravah, napravah za prezračevanje in klimatizacijo ter v avtomatizaciji zgradb
Obseg dostave
- 1 regulator hitrosti
