KD Elektronik 151749 regulator hitrosti 0.8 W
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Število
Skupaj (184,99 € / Kos)
184,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti
KD Elektronik 151749 regulator hitrosti 0.8 W
- Fiksna nastavitev hitrosti za enosmerne in izmenične motorje s krmilnim vhodom PWM
- Brezstopenjska nastavitev hitrosti v celotnem območju nastavitve
- Direkten priklop DC ventilatorjev s porabo toka do 5 A
- Širok razpon vhodne napetosti 12 … 48 VDC
Tehnične specifikacije
- Vrsta izdelka
regulator hitrosti
- Delovna napetost
12 V
48 V
0.8 W
- Zmogljivost kontaktne obremenitve (maks.)
5.1 A
- Barva
svetlo siva
- Teža
40 g
- Mere
(D x Š x V) 76 x 36 x 60 mm
- Širina
36 mm
- Višina
60 mm
- Dolžina
76 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2901007 KD Elektronik 151749 regulator hitrosti 0.8 W
Opis
Modul krmilnika hitrosti se uporablja za nastavitev hitrosti motorjev, ventilatorjev, puhal ali črpalk s krmilnim vhodom PWM. Delujejo lahko AC ali DC motorji, čeprav je mogoče DC motorje s porabo toka do 5 A priključiti neposredno na regulator hitrosti.
Modul ponuja tri različne tipe krmilnih vmesnikov PWM (odprti zbiralnik, odprti zbiralnik s pullupom, odprti zbiralnik s pullupom in omejitvijo na 12 V), pri čemer vsak oddaja enako hitrost.
Po želji je mogoče signal merilnika vrtljajev iz ventilatorja ali motorja zapeljati skozi modul, da ga spremljate s sistemom za zaznavanje napak navzgor. Signal merilnika hitrosti je interno prepleten.

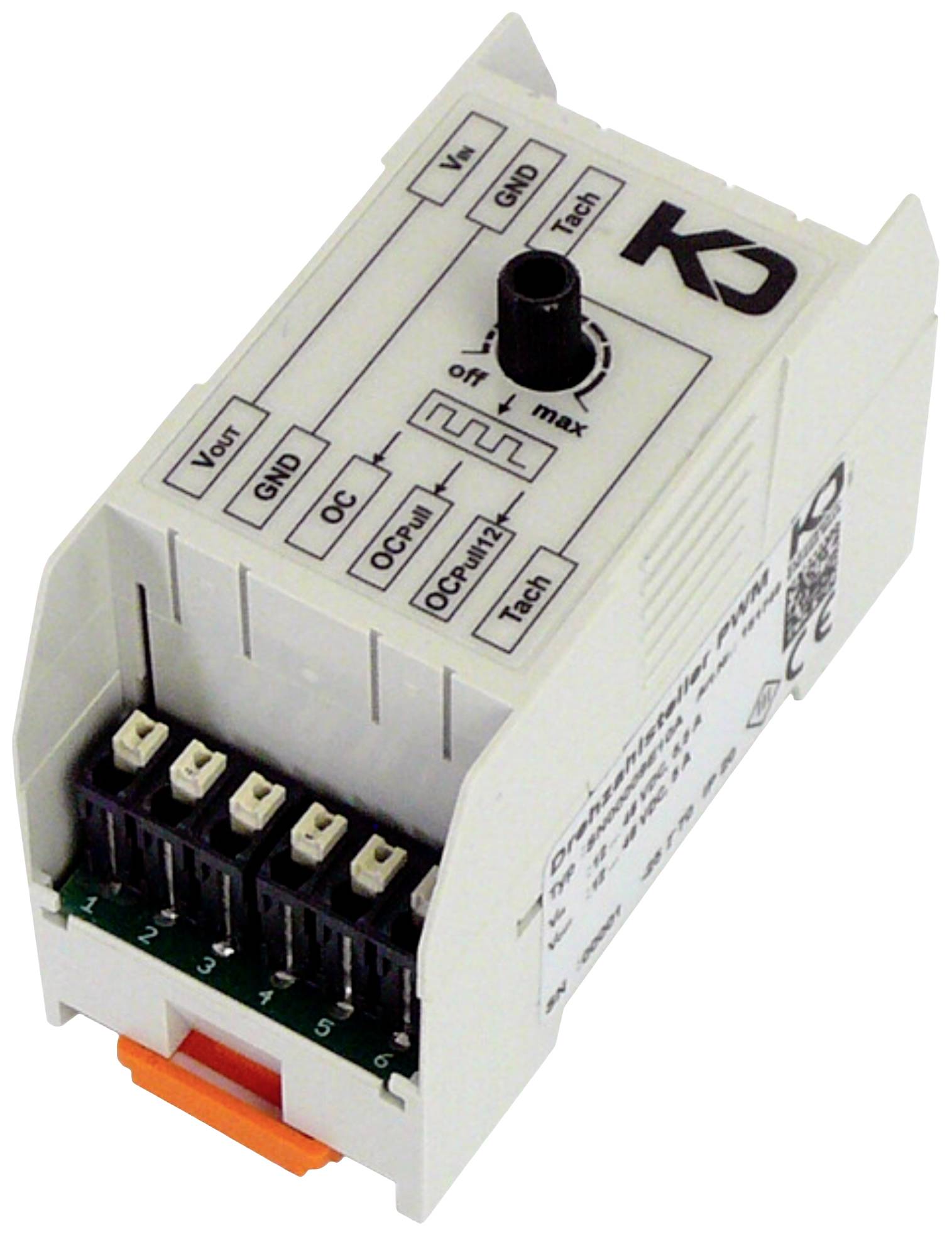

Modul ima na vrhu ročno upravljan vrtljivi gumb, ki spreminja krmilni signal na treh krmilnih izhodih PWM od 0 % do 100 % (delovni cikel). Levi konec gumba ustreza 0 %.
Besedilo je strojno prevedeno.
Modul ponuja tri različne tipe krmilnih vmesnikov PWM (odprti zbiralnik, odprti zbiralnik s pullupom, odprti zbiralnik s pullupom in omejitvijo na 12 V), pri čemer vsak oddaja enako hitrost.
Po želji je mogoče signal merilnika vrtljajev iz ventilatorja ali motorja zapeljati skozi modul, da ga spremljate s sistemom za zaznavanje napak navzgor. Signal merilnika hitrosti je interno prepleten.
Modul ima na vrhu ročno upravljan vrtljivi gumb, ki spreminja krmilni signal na treh krmilnih izhodih PWM od 0 % do 100 % (delovni cikel). Levi konec gumba ustreza 0 %.
Besedilo je strojno prevedeno.
Izvedba
- Regulator hitrosti
- PWM SN00009E v ohišju
- 76 x 36 x 60 mm
- 12-48VDC
- največ 0,8 W (brez ventilatorja)
- največ 5,1 A (vključno z maks. tokom ventilatorja)
- IP20
- Signal števca hitrosti je bil v zanki
- Združljivo z ventilatorji ebm-papst
- Montaža: standardna montažna letev 35 mm
- Nastavitev hitrosti ventilatorjev, črpalk in motorjev, ki imajo krmilni vhod PWM
- Kombinirana aplikacija z detekcijo okvar ventilatorja podjetja KD Elektroniksysteme
