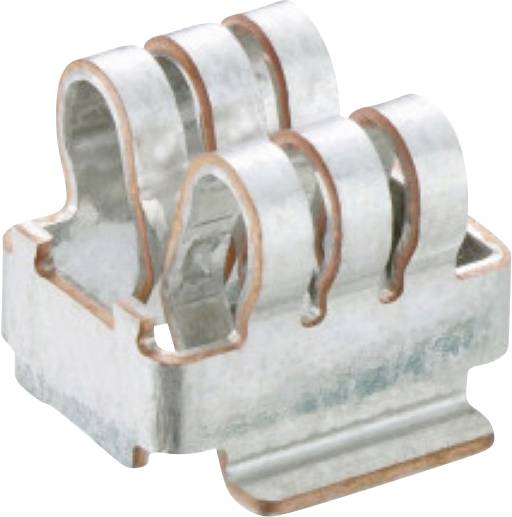

Lumberg 156738 4580 03 OP T2,0 V12VP12 Visokotokovni kontaktni element CuCr 60 A 1 kos
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
Visokotokovni kontaktni element
Material kontakta
CuCr
Vsebina
1 kos
Vtični cikli
≤ 5
Proizv. št. delov
156738
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Število polov: 1
- Temperaturno območje: -40 °C/+120 °C
- Kontakt preko: Ploščati konektor 5,3–7,2 mm x 1,5–2,0 mm | primerno za spajkanje s ponovnim spajkanjem na tiskano vezje | primerno za lasersko varjenje na vodilo ali okvir priključka
- Vstavna sila: Ploščato rezilo 1,5 mm | 35 N ± 10 N – vstavljeno od zgoraj ali od spodaj | Ploščato rezilo 2,0 mm | 35 N ± 10 N – vstavljeno od zgoraj | 50 N ± 10 N – vstavljeno od spodaj
- Vlečna sila: 6 N + 10/- 3 N
- Opomba o natezni trdnosti: izmerjeno s poliranimi jeklenimi merilniki
- Kontaktna upornost:< 0,5 mΩ
- Nazivni tok: ≤ 60 A
- Opomba o nazivnem toku: odvisno od priključka na tiskano vezje/zbirnico, namestitvene situacije in odvajanja toplote
- Vrsta izdelka
Visokotokovni kontaktni element
- Material kontakta
CuCr
- Vsebina
1 kos
- Vtični cikli
≤ 5
- Proizv. št. delov
156738
- Kontaktna površina
pokositrano
- Nazivni tok
60 A
- Vrsta
4580 03 OP T2,0 V12VP12
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Visokotokovni kontaktni element CuCr 60 A 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3805203 Lumberg 156738 4580 03 OP T2,0 V12VP12 Visokotokovni kontaktni element CuCr 60 A 1 kos
Opis
Visokotokovna kontaktna vtičnica, tehnologija površinske montaže (SMT), vtična od zgoraj ali spodaj, za 1,5–2,0 mm ploske kontakte, za tiskana vezja ali vodila
