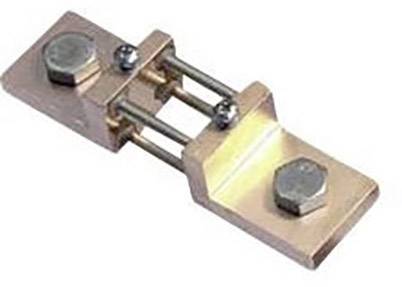

Lumel B2 200A/60mV vzporedni upor Merilni tok 200 A Padec napetosti (num.) 60 mV Shunt 60 mV
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (69,99 € / Kos)
69,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
vzporedni upor
- Merilni tok
200 A
- Razred natančnosti
0,2
- Mere
(D x Š x V) 145 x 30 x 30 mm
- Teža
0.6 kg
- Širina
30 mm
- Višina
30 mm
- Dolžina
145 mm
- Padec napetosti
60 mV
- Vrsta
B2 200A/60mV
- Priključki
vijačne sponke
- Oblika
B
- Način pritrditve
Vijaki
- Priključek
vijačne sponke
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1562754 Lumel B2 200A/60mV vzporedni upor Merilni tok 200 A Padec napetosti (num.) 60 mV Shunt 60 mV
Opis
Shunt upori se uporabljajo za merjenje enosmernih tokov. Napetost, sorazmerna s trenutnim, pade čez šant, ki se lahko nato prikaže na primer s instrumentom, ki se premika tuljavo. Preklopni upori so izdelani v razredu 0,2 po DIN 43 703. Tok, ki teče skozi šant, povzroči padec napetosti, ki se meri z vzporedno priključeno merilno napravo. Shunt upori so nastavljeni tako, da natančno določena napetost (60 mV za tip B2) pade pri nazivnem toku.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Tip B brez izolacijske podlage.
