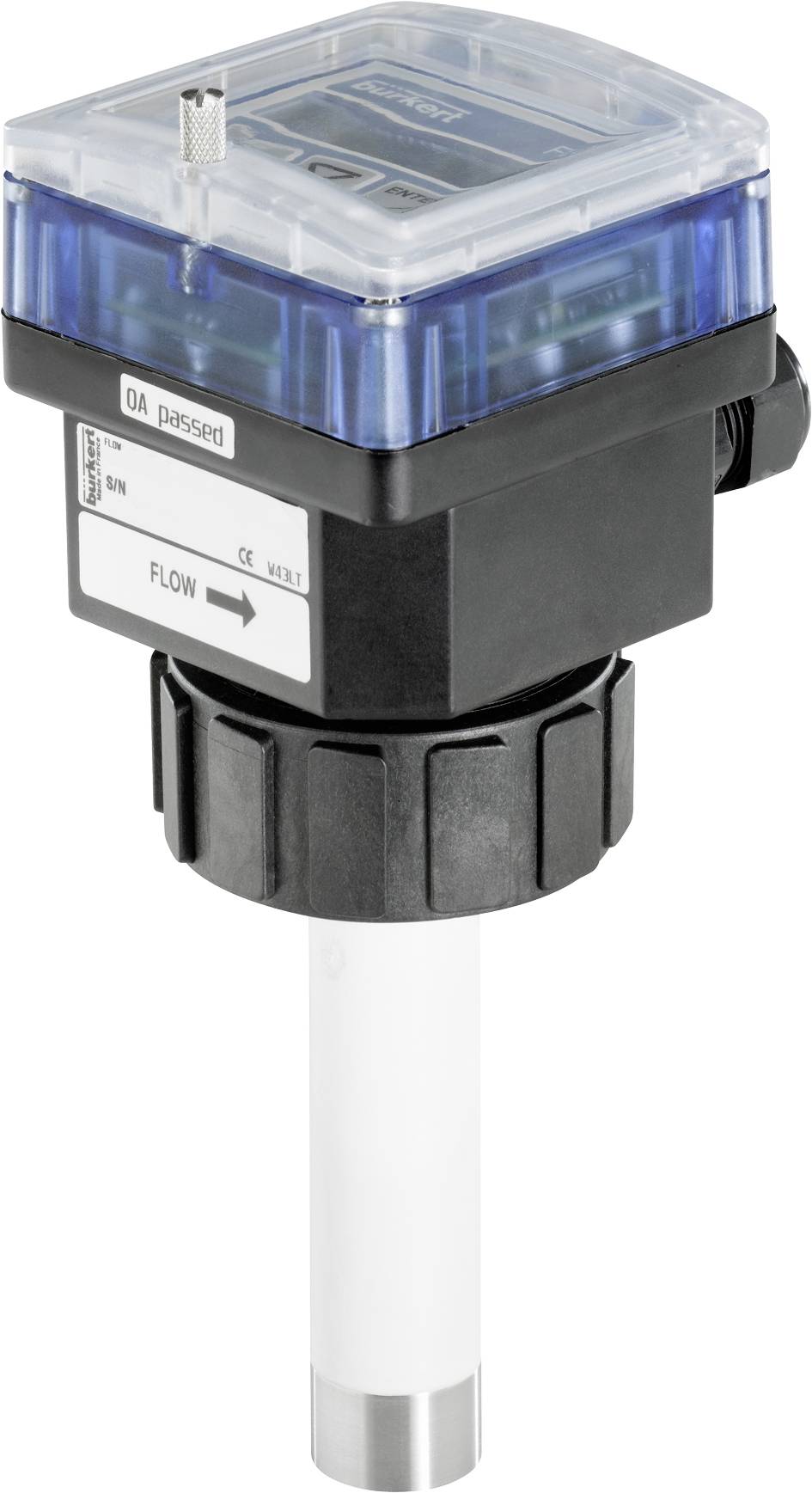

Magnetno induktivni merilnik pretoka Bürkert
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
merilnik pretoka
Min. obratovalna napetost
18 V/DC
Maks. obratovalna napetost
36 V/DC
Vrsta
8045
Obratovalna napetost
18 - 36 V/DC
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (2209,00 € / Kos)
2209,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bürkert merilnik pretoka 8045 426507 Obratovalna napetost (območje): 18 - 36 V/DC 1 kos
- Senzor brez gibljivih delov
- Prikaže tako pretok kot volumen
- Simulacija vseh izhodov
- Skladno s CIP materiali, odobrenimi s FDA
Tehnične specifikacije
- Priključek (cev): G2 matica
- Različica tipala dolga
- Napajalna napetost: filtrirana in regulirana (3-žilni), toleranca: ± 0,5%
- Z enosmerno zaščito proti polarnosti
- Trenutna poraba? 300 mA
- Digitalna vhodna napetost DI1: 18 -36 V DC, vhodna impedanca 15 k?, Minimalno trajanje impulza: 200 ms, galvansko izolirana, zaščita pred povratno polariteto in napetostnimi vrhovi
- Relejski izhod 2 (DO2 in DO3) 2 odklopljena odprta releja, nastavljiva (osnovna nastavitev histereze, 250 V AC / 3 A ali 30 VA DC / 3 A (uporovna obremenitev), največja moč stikala 750 VA (uporovna obremenitev); življenjska doba najmanj 100000 Cikli
- Analogni izhodni tok (A01) 4 - 20 mA, pomivalno korito ali vir (odvisno od ožičenja), 22 mA za sporočila o napakah, maks. Odpornost zanke: 1300? pri 36 V DC, 1000? pri 30 V DC, 700? pri 24 V DC, 450? pri 18 V DC
- Temperatura okolice od -10 do +60 ° C (delovanje) -20 do +60 ° C (skladiščenje)
- Relativna vlaga<85%, ne kondenzirano
- Višina nadmorske višine max. 2000 m
- Premer cevi DN 06 do DN 400 (glejte tip S020)
- Merilno območje 0,2 do 10 m / s
- Temperatura tekočine glej diagram tlaka / temperature v podatkovnem listu od 0 do 80 ° C (odvisno od vgradnje)
- Tlak tekočine max. glejte diagram tlaka / temperature v podatkovnem listu, PN 10
- Vodljivost min. 20 µS / cm
- Napaka merjenja (za izmerjene vrednosti od 1 do 10 m / s) Teach-In ± 0,5% izmerjene vrednosti, standardni K faktor ± 4% izmerjene vrednosti
- Linearnost ± 0,5% konca merilnega območja (10 m / s)
- Ponovljivost ± 0,25% izmerjene vrednosti)
- Vrsta izdelka
merilnik pretoka
- Vrsta
8045
- Min. obratovalna napetost
18 V/DC
- Maks. obratovalna napetost
36 V/DC
- Obratovalna napetost
18 - 36 V/DC
- Tesnilni material
FKM
- Material ohišja
PVDF
- Min. temperatura medija
0 °C
- Maks. temperatura medija
+80 °C
- Obratovalni tlak (maks.)
10 bar
- Teža
0.900 kg
- Maks. temperatura okolice
+60 °C
- Dolžina
116 mm
- Širina
88 mm
- Višina
218 mm
- Mere
(D x Š x V) 116 x 88 x 218 mm
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 625787 Magnetno induktivni merilnik pretoka Bürkert
Navodila za uporabo in varnost
Navodila za uporabo in varnost 625787 Magnetno induktivni merilnik pretoka Bürkert
Opis
Merilnik pretoka je za cevi z nazivno premero od DN 06 do DN 400 in tekočine s prevodnostjo>20 µS / cm primerno. Ima zaslon z osvetlitvijo, tipkovnico in 4 - 20 mA tokovni izhod, digitalni izhod (impulzni izhod kot osnovna nastavitev) in dva števca števcev.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Merilnik pretoka
- Lahko se kombinira s fitingi S020
- Materiali:
- Ohišje, pokrov, matica / tesnilni polikarbonat (ojačana s steklenimi vlakni za ohišje) / NBR
- Sprednji filmski zaščitni pokrov / tesnilni polikarbonat / silikon
- Vijaki / tesnilo iz nerjavečega jekla / neopren
- Kabelske žleze poliamid
- Navlaženi deli:
- Držalo tipala PVDF
- Elektrode iz nerjavečega jekla 1.4404 / 316L
- Tesnilo FKM (odobritev FDA)
- Ozemljitveni obroč iz nerjavečega jekla 1.4404 / 316L
- Električni priključki 2 kabelski uvodnici M 20 x 1.5
- Priporočljiv povezovalni kabel 0,5 do 1,5 mm² prečnega prereza, zaščiten, premera 6 ... 12 mm (pri uporabi enega kabla na kabelski uvodnici ali premera 4 mm (pri uporabi dveh kablov na kabelski uvodnici s priloženim tesnilom za večkratno uporabo)
- Elektrode senzorskih elementov
- Zaščitni razred IP65, s priključeno napravo in privitimi kabelskimi uvodnicami ter zaščitnim pokrovom, privitim, kolikor gre
- Standardi in odobritve:
- EMC EN 61000-6-2, EN 61000-6-3
- Nizka napetost EN 61010-1
- Tlak v skladu s tretjim odstavkom 3. člena direktive 97/23 / CE (od konca merilnega območja 10 m / s)
- Vibracija EN 60068-2-6
- Šok EN 60068-2-27
Obseg dostave
- Magnetno induktivni merilnik pretoka Bürkert
Namigi
Tip 8045 je vgrajen v cevovod skupaj z Bürkert INSERTION fitingom S020 (naročiti ga je treba posebej).
Upoštevati je treba minimalne vstopne in izstopne poti v skladu z EN ISO 5167-1.
