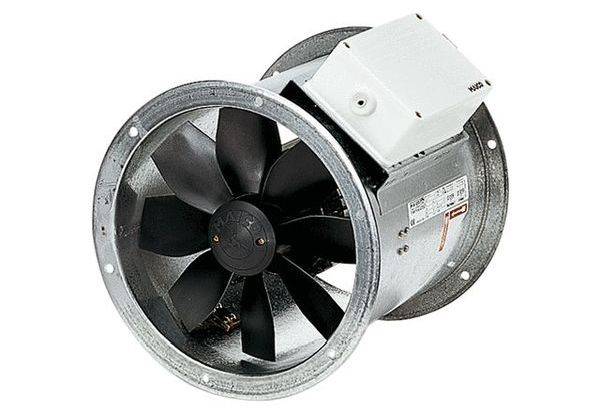

Maico Ventilatoren 0086.0032 aksialni ventilator 4460 m³/h 450 mm

Cevni tulec iz pocinkane jeklene pločevine, s prirobnico na obeh straneh. 8-kraki tekači iz poliamida, ojačenega s steklenimi vlakni. Dinamično uravnotežen v 2 nivojih, po nivoju kakovosti 6.3, DIN ISO 1940, 1. del. Luknje za prirobnice po DIN EN 12220:1998. DZR 56/6 B in DZR 56/4 B: Luknje za prirobnice po DIN EN 12220:1998. Za preprečevanje prenosa vibracij na cevni sistem: Uporabite elastične spojne dele, noge in dušilce vibracij. Visok zaščitni razred IP 55. Izjema EZR/DZR... D IP 54. Montaža možna v poljubnem položaju. Motor: asinhronski motor, regulacija hitrosti. Izjema: Tip DZR 40/2 B. Ni primeren za transport zraka, nasičenega z vodno paro. Smer transporta je na napravi označena s smerjo vrtenja in puščico za smer transporta. Obratno delovanje: Volumski pretok se zmanjša za približno 35 %, če je smer transporta nenormalna. Trifazni motor: serija DZR. Nazivna napetost 400 V, 50 Hz. Standardna toplotna zaščita pred preobremenitvijo. Izjema: Na voljo na zahtevo za DZR 25/4 D in aksialne cevne ventilatorje s spreminjanjem polov. Priključki so na sponkah brez potenciala in morajo biti povezani s popolnim zaščitnim stikalom motorja, npr. MV 25, ali krmilnim tokokrogom kontaktorja. Ventilatorji s spreminjanjem polov: Zagotovite zaščito pred preobremenitvijo s popolnim zaščitnim stikalom motorja, ki se zagotovi na mestu. Električni priključek: Zunanja priključna omarica s kabelskimi uvodnicami. Varnostna navodila: Ventilator lahko zaženete le, če je zagotovljena kontaktna zaščita rotorja v skladu z DIN EN ISO 13857. Artikel: DZR 45/6 B, pretok: 4460 m3/h, nazivni pretok: 3350 m3 /h / v opt. Učinkovitost, tlak pfs, nominalno: 60 Pa - opt. Učinkovitost, nazivna vrtilna frekvenca: 985 1/min - opt. Učinkovitost, število vrtljajev: 990 1/min, tip rotorja: aksialni, možnost regulacije hitrosti: da, reverzibilnost: da, tip napetosti: trifazni tok, nazivna napetost: 400 V, omrežna frekvenca: 50 Hz, nazivna moč: 160 W / in opt. Učinkovitost, nazivna: 0,55 A / v opt. Izkoristek, IMax: 0,6 A, zaščitni razred: IP 55, termični razred: B, menjava polov: ne, napajalni kabel: 7 / 1,5 mm2, položaj vgradnje: horizontalno / vertikalno, material: jeklena pločevina, pocinkano, teža: 16 kg, nazivna širina: 450 mm, širina: 510 mm, višina: 571 mm, globina: 310 mm, A: 458 mm, B: 310 mm, temperatura transportnega traku pri nazivnem toku: 60 °C, temperatura transportnega traku pri IMax: 60 ° C, skupni izkoristek e: 47,4 %, kategorija merjenja: D, kategorija izkoristka: skupno, stopnja izkoristka N: 58,9, zahtevan VSD: ne, leto izdelave: glej imensko tablico, ime proizvajalca / uradna registrska številka / kraj sedeža proizvajalca : Maico Elektroapparate-Fabrik GmbH / registrsko sodišče v Freiburgu, HRB 601233 / Villingen- Schwenningen, PBEP / prostornina dobaveBEP / Pfs, BEP: 0,15 kW / 3820 m3/h, nBEP: 985 1/min, specifično razmerje: približno 1, informacije o demontaži in odstranjevanju: glejte navodila za montažo, informacije o montaži, delovanju in vzdrževanju: glejte navodila za montažo, elementi, uporabljeni pri merjenju učinkovitosti, ki niso opisani v merilni kategoriji: -, pf, BEP: 67 Pa, raven zvočne moči LWA5: 71 dB(A), enosmerni motor: napačno

Besedilo je strojno prevedeno.
