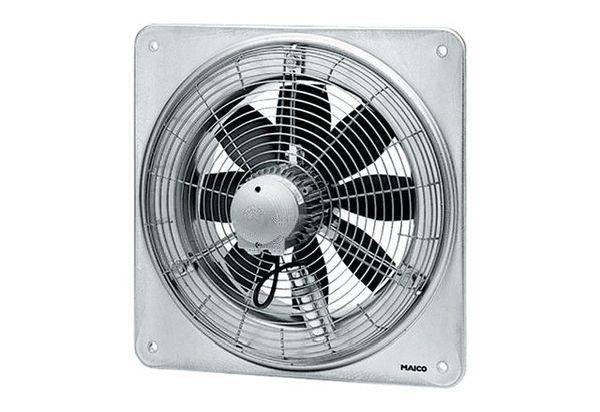

Maico Ventilatoren Maico aksialni ventilator 5880 m³/h 500 mm

Zaščitna rešetka na sesalni strani, rumeno kromirana, zaščita pred dotikom po DIN EN ISO 13857. 8-kraki tekači iz poliamida, ojačenega s steklenimi vlakni. Dinamično uravnotežen v 2 nivojih, po nivoju kakovosti 6.3, DIN ISO 1940, 1. del. Montaža možna v poljubnem položaju. Smer transporta: Naslednja slika prikazuje smer transporta: Smer transporta A: Sesanje preko motorja, standardno. Smer transporta B: Vpihovanje preko motorja, po naročilu. Smer vrtenja, obratno delovanje: Volumski pretok se zmanjša za približno 35 %, če je smer transporta nenormalna. Motor: asinhroni motor. Hitrost nadzorovana. Izjema: tip EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B in DZS 40/2 B. Reverzibilen. Izjema: Ventilatorji z motorji z zasenčenim polom (...-E). Ni primeren za črpanje zraka, nasičenega z vodno paro. Trifazni motor: serije DZQ in DZS. Nazivna napetost 400 V, 50 Hz. Vrsta zaščite IP55 Izjema DZQ/DZS... D IP 54. Standardna toplotna zaščita pred preobremenitvijo. Izjema: na zahtevo na voljo za DZQ/DZS 25/4 D in aksialne stenske ventilatorje s spreminjanjem polov. Priključki so na sponkah brez potenciala in morajo biti povezani s popolnim zaščitnim stikalom motorja, npr. MV 25, ali krmilnim tokokrogom kontaktorja. Ventilatorji s spreminjanjem polov: Zagotovite zaščito pred preobremenitvijo s popolnim zaščitnim stikalom motorja, ki se zagotovi na mestu. Motorji s menjavo polov z razmerji vrtljajev 8/4 ali 4/2 so povezani po Dahlanderjevem principu. Električni priključek: Na priključno letev v končnem pokrovu motorja. Varnostni napotki: Ventilator lahko zaženete le, če je zagotovljena kontaktna zaščita rotorja v skladu z DIN EN ISO 13857. Artikel: DZQ 50/6 B, izvedba: kvadratna stenska plošča, dobavna prostornina: 5880 m3/h, nazivna pretok: 4350 m3/h / opt. Učinkovitost, tlak pfs, nominalno: 60 Pa - opt. Učinkovitost, nazivna vrtilna frekvenca: 950 1/min - opt. Učinkovitost, število vrtljajev: 968 1/min, tip rotorja: aksialni, možnost regulacije hitrosti: da, reverzibilnost: da, tip napetosti: trifazni tok, nazivna napetost: 400 V, omrežna frekvenca: 50 Hz, nazivna moč: 240 W / in opt. Učinkovitost, nazivna: 0,7 A / v opt. Izkoristek, IMax: 0,8 A, Zaščitni razred: IP 55, Termični razred: F, Napajalni kabel: 7 / 1,5 mm2, Mesto vgradnje: stena / strop, Vrsta vgradnje: nadometna, Položaj vgradnje: vodoravno / navpično, material: jeklena pločevina, pocinkana, teža: 17,5 kg, nazivna širina: 500 mm, širina: 700 mm, višina: 700 mm, globina: 329 mm, temperatura transportnega traku pri nazivnem toku: 60 °C, temperatura transportnega traku pri IMax: -20 °C do 60 °C, skupni izkoristek e: 30,2 %, kategorija merjenja: A, kategorija izkoristka: statična, stopnja izkoristka N: 40,4, zahtevan VSD: ne, leto izdelave: glej imensko ploščico, ime proizvajalca / uradna registracijska številka / kraj ustanovitve proizvajalca: Maico Elektroapparate-Fabrik GmbH / registrsko sodišče v Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / volumen dobaveBEP / Pfs, BEP: 0,24 kW / 4350 m3/h / 60 Pa, nBEP: 950 1/min, specifično razmerje : približno 1, informacije o demontaži in odstranitvi: glejte navodila za montažo, informacije za montažo, delovanje in vzdrževanje: glejte navodila za montažo, predmeti, uporabljeni pri merjenju učinkovitosti, ki niso opisani v merilni kategoriji: -, raven zvočne moči LWA7: 73 dB(A), zapiralna loputa: brez

Besedilo je strojno prevedeno.
