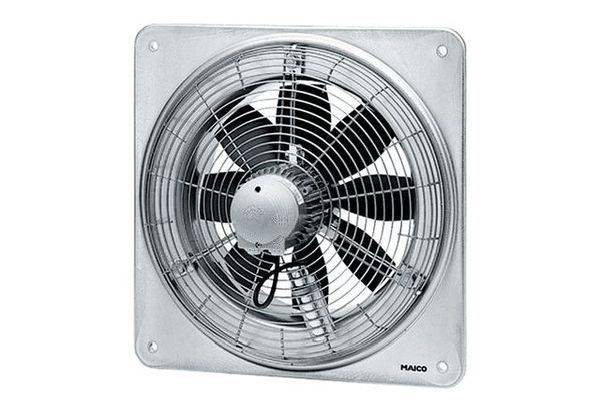

Maico Ventilatoren stenski ventilator 600 mm

Zaščitna rešetka na sesalni strani, rumeno kromirana, zaščita pred dotikom po DIN EN ISO 13857. 8-kraki tekači iz poliamida, ojačenega s steklenimi vlakni. Dinamično uravnotežen v 2 nivojih, po nivoju kakovosti 6.3, DIN ISO 1940, 1. del. Montaža možna v poljubnem položaju. Smer transporta: Naslednja slika prikazuje smer transporta: Smer transporta A: Sesanje preko motorja, standardno. Smer transporta B: Vpihovanje preko motorja, po naročilu. Smer vrtenja, obratno delovanje: Volumski pretok se zmanjša za približno 35 %, če je smer transporta nenormalna. Motor: asinhroni motor. Hitrost nadzorovana. Izjema: tip EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B in DZS 40/2 B. Reverzibilen. Izjema: Ventilatorji z motorji z zasenčenim polom (...-E). Ni primeren za črpanje zraka, nasičenega z vodno paro. Trifazni motor: serije DZQ in DZS. Nazivna napetost 400 V, 50 Hz. Vrsta zaščite IP55 Izjema DZQ/DZS... D IP 54. Standardna toplotna zaščita pred preobremenitvijo. Izjema: Na voljo na zahtevo za DZQ/DZS 25/4 D in aksialne stenske ventilatorje s spreminjanjem polov. Priključki so na sponkah brez potenciala in morajo biti povezani s popolnim zaščitnim stikalom motorja, npr. MV 25, ali krmilnim tokokrogom kontaktorja. Ventilatorji s spreminjanjem polov: Zagotovite zaščito pred preobremenitvijo s popolnim zaščitnim stikalom motorja, ki se zagotovi na mestu. Motorji s menjavo polov z razmerji vrtljajev 8/4 ali 4/2 so povezani po Dahlanderjevem principu. Električni priključek: Na priključno letev v končnem pokrovu motorja. Varnostni napotki: Ventilator lahko zaženete le, če je zagotovljena zaščita pred dotikom s tekačem v skladu z DIN EN ISO 13857. Artikel: DZQ 60/84 B, izvedba: kvadratna stenska plošča, prostornina: 7490 m3/h / 14970 m3/h, nazivni pretok: 5480 m3/h / 10790 m3/h / opt. Učinkovitost, tlak pfs, nominalno: 52 Pa - 210 Pa - opt. Učinkovitost, število vrtljajev nnominalno: 720 1/min - 1425 1/min - opt. Učinkovitost, število vrtljajev: 727 1/min / 1449 1/min, tip impelerja: aksialni, možnost regulacije števila vrtljajev: da, reverzibilnost: da, tip napetosti: trifazni tok, nazivna napetost: 400 V, omrežna frekvenca: 50 Hz, nazivna moč : 250 W / 1600 W / v opt. Učinkovitost, nazivna: 1 A / 3 A / opt. Izkoristek, IMax: 4,3 A, razred zaščite: IP 55, toplotni razred: F, preklapljanje polov: da, število polov pri visoki hitrosti: 4, število polov pri nizki hitrosti: 8, napajalni kabel: 7 / 1,5 mm2, mesto vgradnje: stena/strop, način vgradnje: nadometna, položaj vgradnje: horizontalno/vertikalno, material: jeklena pločevina, pocinkana, teža: 32,9 kg, nazivna širina: 600 mm, širina: 820 mm, višina: 820 mm, globina : 401 mm, temperatura transportnega traku pri nazivnem toku: -20 °C do 60 °C, temperatura transportnega traku pri IMax: -20 °C do 60 °C, skupni izkoristek e: 39,3 %, merilna kategorija: A, kategorija učinkovitosti: statična, stopnja učinkovitosti N: 44,4, zahtevan VSD: ne, leto proizvodnje: glej imensko tablico, ime proizvajalca / uradna registrska številka / kraj sedeža proizvajalca: Maico Elektroapparate-Fabrik GmbH / sodno sodišče v Freiburgu, HRB 601233 / Villingen-Schwenningen, PBEP / dovodni volumenBEP / Pfs, BEP: 1,6 kW / 10790 m3/h / 210 Pa, nBEP : 1425 1/min, specifično razmerje: približno 1, informacije o demontaži in odlaganju: glejte navodila za montažo, informacije o montaži, delovanju in vzdrževanju : glejte navodila za montažo, predmeti, uporabljeni pri merjenju učinkovitosti, ki niso opisani v merilni kategoriji: - , raven zvočne moči LWA7: 71 dB(A) / 87 dB(A), zaklop: brez

Besedilo je strojno prevedeno.
