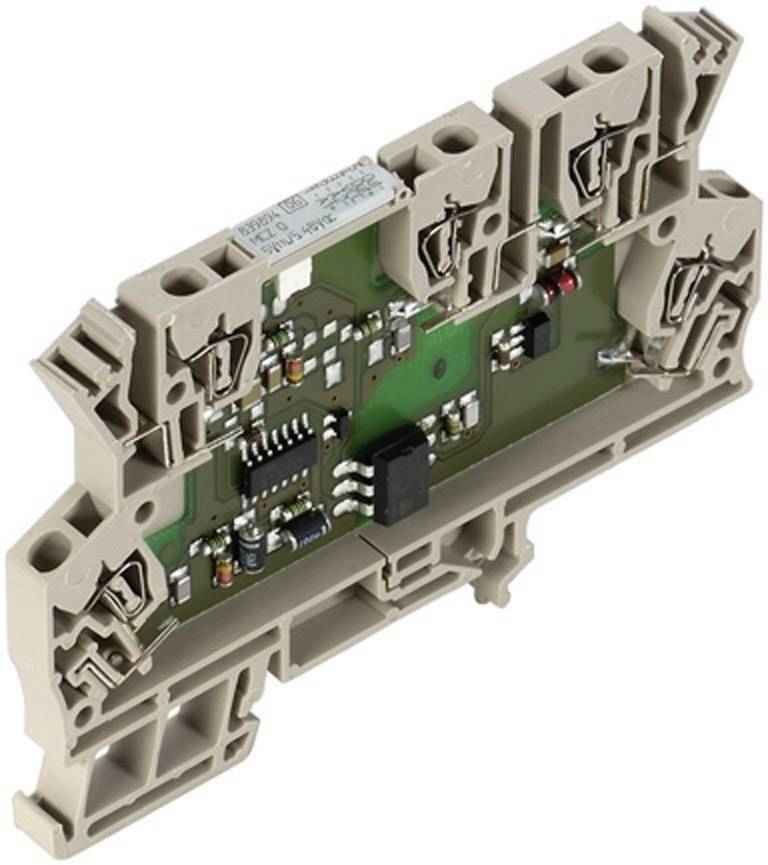

MCZ O-Optokopler Weidmller MCZ O 24VDC vhodni signal 24 V/DC/112 mW izhodni signal 5 V TT 8324610000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
optokopler rele
Krmilna napetost (min).
24 V/DC
Krmilna napetost (maks.)
24 V/DC
Preklopna napetost (maks.)
5 V/DC
Vrsta
MCZ O 24VDC
Podatkovni list izdelka (PDF)
9 kos - zaloga Nemčija
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Na voljo samo 9 kos - zaloga Nemčija
Tehnične specifikacije
- Temperatura skladiščenja, maks .: 60 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: Zelena LED Zakasnitev vklopa: 1 µs (pri 20 V DC) Zakasnitev izklopa: 2,5 µs (pri 28 V DC) Odpornost na kratek stik: Ne Barva: bež nazivna napetost: 300 V Prenapetostna kategorija: III Stran za nadzor plazenja in zračnosti - stran obremenitve: ≥ 5,5 mm Odpornost na impulz: 6 kV (1,2 / 50 µs) Vlažnost: 40 ° C / 93% relativna vlažnost, brez kondenzacije MTTF: 3.036 let Ein - / izklopna napetost: 16,8 V / 16,5 V DC Zaščitni tokokrog: Zaščita pred povratno polarnostjo Zaščitni tokokrog obremenitvena letev: Montažna tirnica diode: TS 35 Razred vnetljivosti po UL 94: V-0 Stopnja onesnaženosti: 2 Stran za nadzor dielektrične trdnosti - Stran obremenitve: 1 kVeff / 1 s dolžina odstranjevanja, nazivna povezava: 8 mm vpenjalna površina, nazivna povezava: 1,5 mm² vpenjalna površina, min .: 0,5 mm² vpenjalna površina, največ: 1,5 mm² presek žične povezave AWG, min .: AWG 26 presek žične povezave AWG, maks .: presek žične povezave AWG 16, poln, min .: 0,5 mm² Prerez priključka vodnika, poln, maks .: 1,5 mm² prerez priključka vodnika, fino vlečen, min .: 0,5 mm² prerez priključka vodnika, fino vlečen, maks .: 1,5 mm² prečni prerez priključka vodnika, fino vlečen, min. (AWG): AWG 26 Prerez priključka vodnika, fino nasedli, maks. (AWG): AWG 16 Prerez priključka vodnika, fino navoj AEH s plastičnim obročem DIN 46228/4, min .: 0,5 mm² Prerez priključka vodnika, navoj AEH s plastičnim obročem DIN 46228/4, maks .: 1,5 mm² prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), najmanj: 0,5 mm² prečni prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), maks .: 1,5 mm² Velikost rezila: 0,6 x 3,5 mm največja preklopna frekvenca (enosmerna krmilna napetost): 100 kHz
- Vrsta izdelka
optokopler rele
- Vrsta
MCZ O 24VDC
- Priključek
z natezno vzmetjo
- Krmilna napetost (min).
24 V/DC
- Krmilna napetost (maks.)
24 V/DC
- Območje krmilne napetosti
24 - 24 V/DC
- Nadzor toka (maks.)
5 mA
- Preklopna napetost (min.)
5 V/DC
- Preklopna napetost (maks.)
5 V/DC
- Maks. preklopna moč
112 mW
- Kontakt
1 zapiralo
- Min. temperatura
-25 °C
- Maks. temperatura
+40 °C
IP20
- Širina
6.1 mm
- Višina
91 mm
- Globina
63.2 mm
- Teža
23.9 g
- Stalni tok (maks.)
0.008 A
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 506856 MCZ O-Optokopler Weidmller MCZ O 24VDC vhodni signal 24 V/DC/112 mW izhodni signal 5 V TT 8324610000
Opis
Optocoupler MCZ O s širino 6 mm je eden od najtoplejših te vrste. Ima napetostno vzmetno povezavo in integrirano križno povezavo na vhodu / izhodu.
