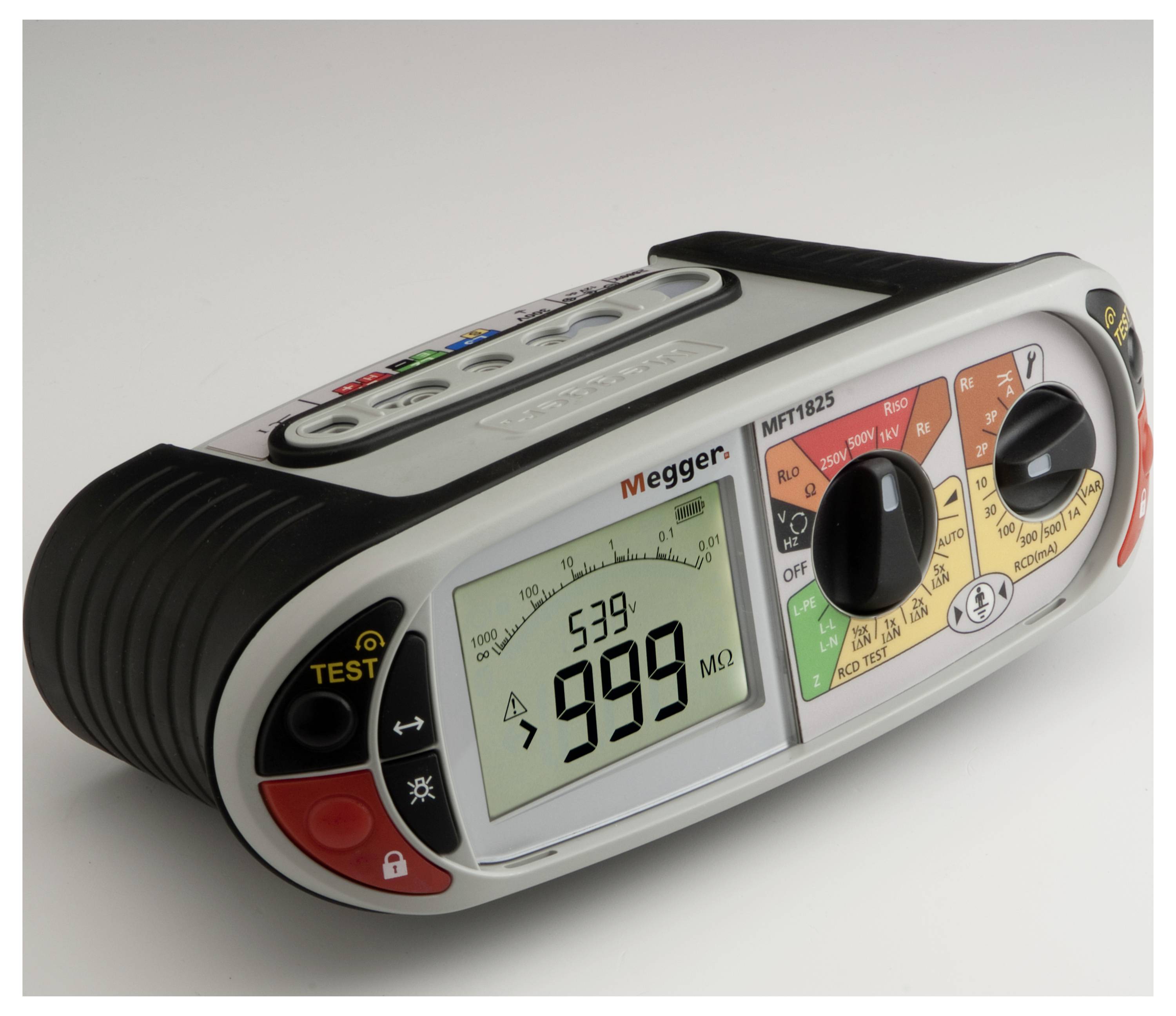

Megger Multifunktionstester MFT1825-CH-DE/FR/IT komplet testerja inštalacij
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Vrsta izdelka
komplet testerja inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT IV 300 V
CAT III 600 V
- Vmesniki
Bluetooth®
- Mere
(D x Š x V) 235 x 85 x 150 mm
- Teža
1 kg
IP54
- Merilno območje (VDE)
impedanca zanke
ozemljitveni upor
napetost
- Širina
85 mm
- Višina
150 mm
- Dolžina
235 mm
- Preiskusni postopek
samodejno
- Vrsta
Multifunktionstester MFT1825-CH-DE/FR/IT
- Značilnosti
RCD/FI test
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT komplet testerja inštalacij
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3773762 Megger Multifunktionstester MFT1825-CH-DE/FR/IT komplet testerja inštalacij
Opis
Serija MFT1800 obsega tri instrumente za testiranje nizkonapetostnih električnih inštalacij. MFT1800 ima vse potrebne testne funkcije za zahtevano certificiranje komercialnih in ožičenih stanovanjskih instalacij:
Testne funkcije in merilna območja
Meritev sistemske napetosti in sistemske frekvence (prava efektivna vrednost)
Preizkus izolacije s 100 V, 250 V, 500 V in 1000 V z vhodno zaščito pred zunanjimi napetostmi do 600 V, tudi med preizkusi trajnosti izolacije.
Kontaktna upornost s preizkusnim tokom 200 mA ali 15 mA
Samodejno - gumba TEST ni treba pritisniti, obe roki ostaneta prosti
Območje upornosti od 0,01 Ω do 100 kΩ, hitri brenčač z nastavljivimi pragovi
Preizkus zanke brez sprožitve
Preizkus ozemljitvene zanke
Prostor za testiranje upornosti dvo- in trižične zanke brez izklopa FI/RCD
2-žilni visokotokni priključek s faznim vodnikom na fazni vodnik
Izračun potencialnega kratkostičnega toka do 40 kA med fazami, najvišja ločljivost
Preizkusi FI/RCD vključujejo:
Tip AC, A, S, B in programabilni FI/RCD
1/2 x I, 1 x I, 2 x I in 5 x I
3-fazni RCD-ji
Hitri preizkus na rampi
Samodejno testiranje
Prikaz napetosti okvare/napetosti dotika
Preskusi ozemljitve
2-polna metoda,
3-polna metoda
Varnostne in napravne specifikacije
Vsi instrumenti MFT1800 so specificirani za CAT IV 300V in so zato primerni za priključitev na nizkonapetostne sisteme brez zaščitnih naprav. Varno jih je mogoče priključiti na kateri koli točki sistema do transformatorja; morebitni visoki prehodni pojavi, ki se tam lahko pojavijo, do omejitev, določenih v standardu IEC 61010 CAT IV, ne bodo poškodovali naprave MFT1800.
Oblika in enostavnost uporabe
Zahvaljujoč sodobni zasnovi lahko MFT1800 uporabljate na tleh, v predalu za police, stoje na ploščadi, s trakom na telesu ali ga držite v roki.
MFT1800 lahko enostavno upravljate z desno ali levo roko zaradi dvojnih testnih gumbov.
Barvno kodirana vrtljiva stikala, ki jih je enostavno prijeti, omogočajo enostavno in hitro upravljanje, s čimer se izognemo izbiri napačne funkcije ali območja.
Besedilo je strojno prevedeno.
Testne funkcije in merilna območja
Meritev sistemske napetosti in sistemske frekvence (prava efektivna vrednost)
Preizkus izolacije s 100 V, 250 V, 500 V in 1000 V z vhodno zaščito pred zunanjimi napetostmi do 600 V, tudi med preizkusi trajnosti izolacije.
Kontaktna upornost s preizkusnim tokom 200 mA ali 15 mA
Samodejno - gumba TEST ni treba pritisniti, obe roki ostaneta prosti
Območje upornosti od 0,01 Ω do 100 kΩ, hitri brenčač z nastavljivimi pragovi
Preizkus zanke brez sprožitve
Preizkus ozemljitvene zanke
Prostor za testiranje upornosti dvo- in trižične zanke brez izklopa FI/RCD
2-žilni visokotokni priključek s faznim vodnikom na fazni vodnik
Izračun potencialnega kratkostičnega toka do 40 kA med fazami, najvišja ločljivost
Preizkusi FI/RCD vključujejo:
Tip AC, A, S, B in programabilni FI/RCD
1/2 x I, 1 x I, 2 x I in 5 x I
3-fazni RCD-ji
Hitri preizkus na rampi
Samodejno testiranje
Prikaz napetosti okvare/napetosti dotika
Preskusi ozemljitve
2-polna metoda,
3-polna metoda
Varnostne in napravne specifikacije
Vsi instrumenti MFT1800 so specificirani za CAT IV 300V in so zato primerni za priključitev na nizkonapetostne sisteme brez zaščitnih naprav. Varno jih je mogoče priključiti na kateri koli točki sistema do transformatorja; morebitni visoki prehodni pojavi, ki se tam lahko pojavijo, do omejitev, določenih v standardu IEC 61010 CAT IV, ne bodo poškodovali naprave MFT1800.
Oblika in enostavnost uporabe
Zahvaljujoč sodobni zasnovi lahko MFT1800 uporabljate na tleh, v predalu za police, stoje na ploščadi, s trakom na telesu ali ga držite v roki.
MFT1800 lahko enostavno upravljate z desno ali levo roko zaradi dvojnih testnih gumbov.
Barvno kodirana vrtljiva stikala, ki jih je enostavno prijeti, omogočajo enostavno in hitro upravljanje, s čimer se izognemo izbiri napačne funkcije ali območja.
Besedilo je strojno prevedeno.

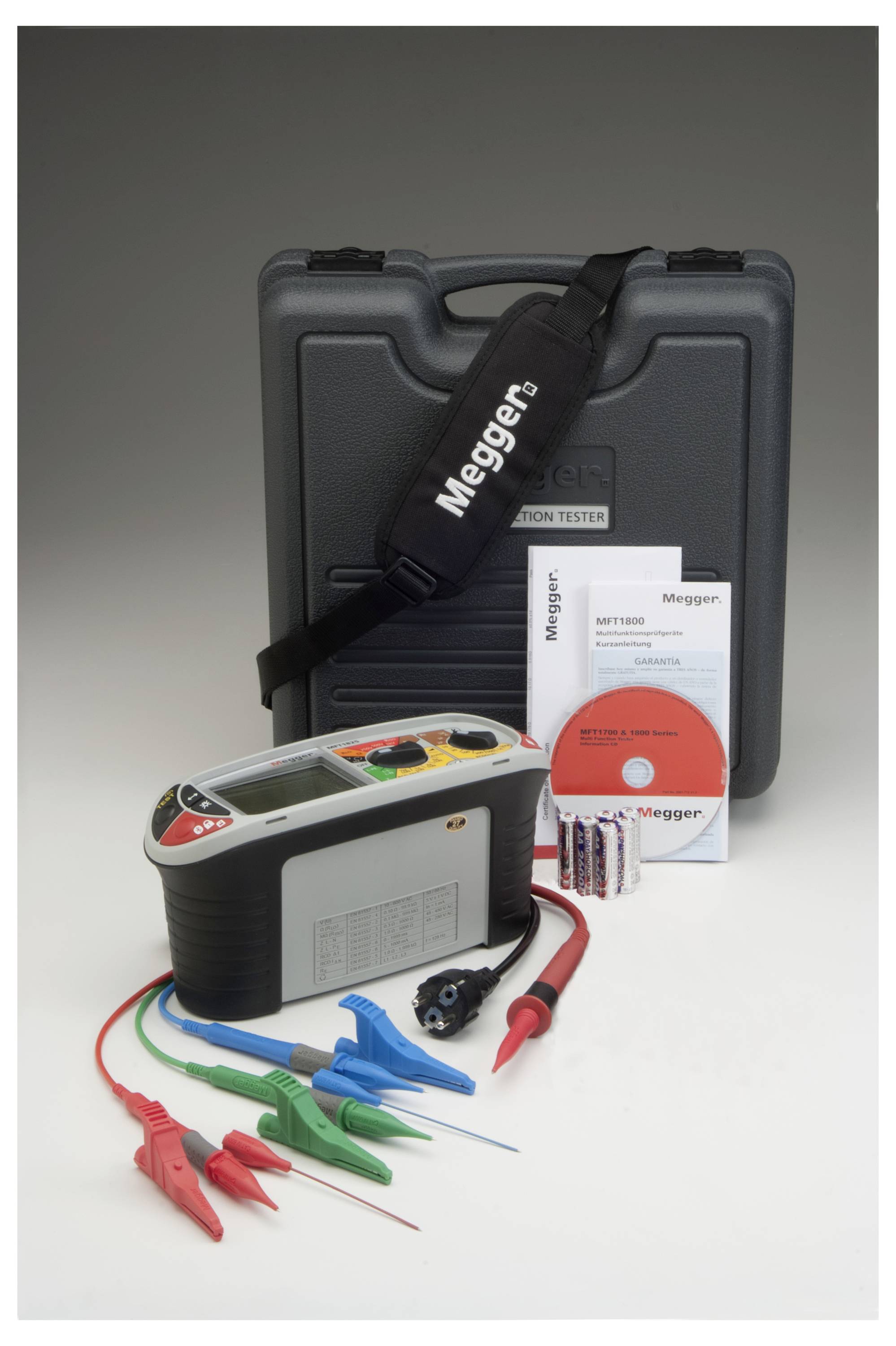

Obseg dostave
- MFT-1825 + natisnjen priročnik za hiter začetek
- Ramenski obroč z odtisom "Megger"

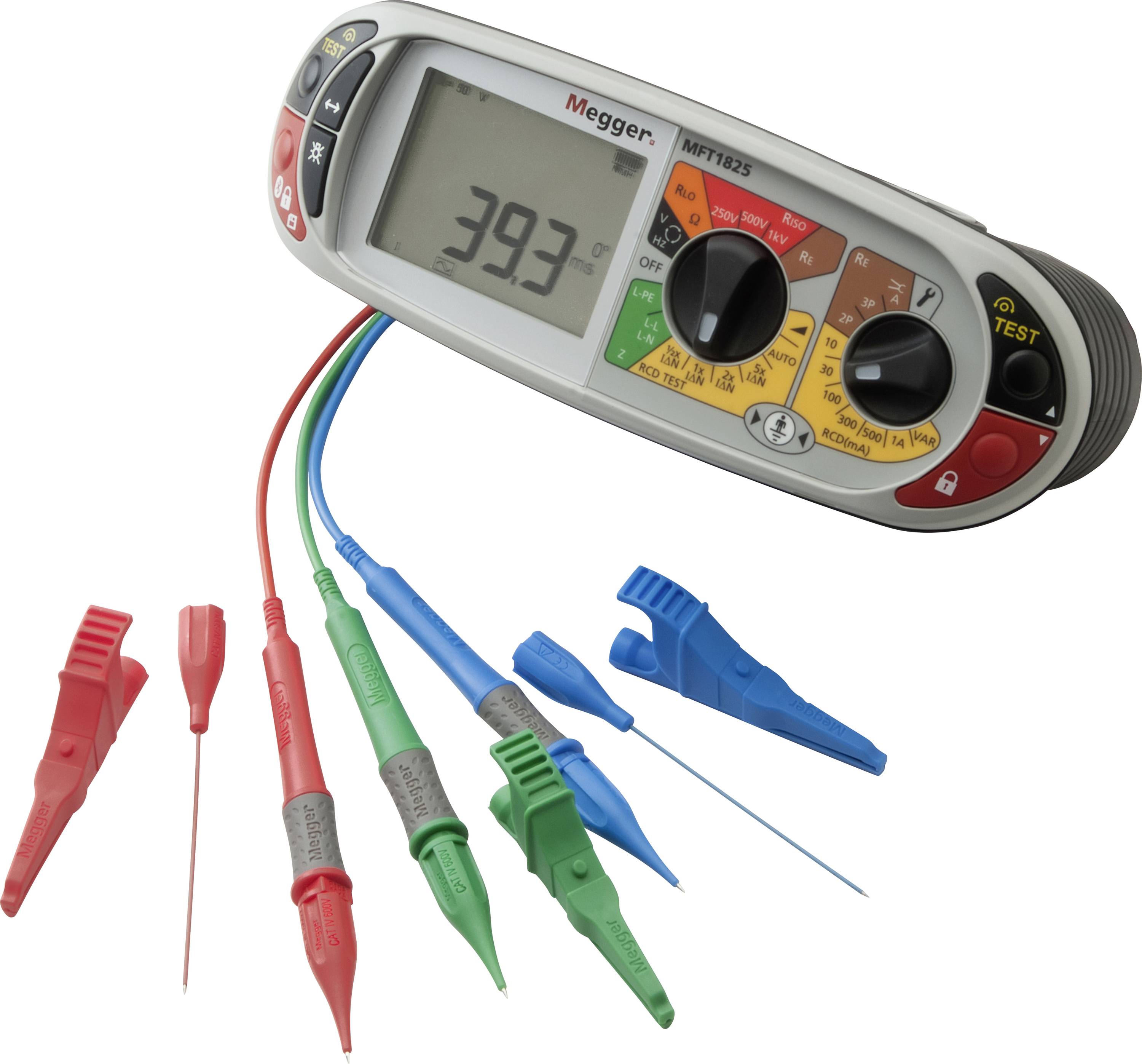

- 3-žični komplet z merilnimi sondami in kleščami
- Omrežni testni kabel
- polnilec baterije
- Kalibracijski certifikat stikalne sonde
