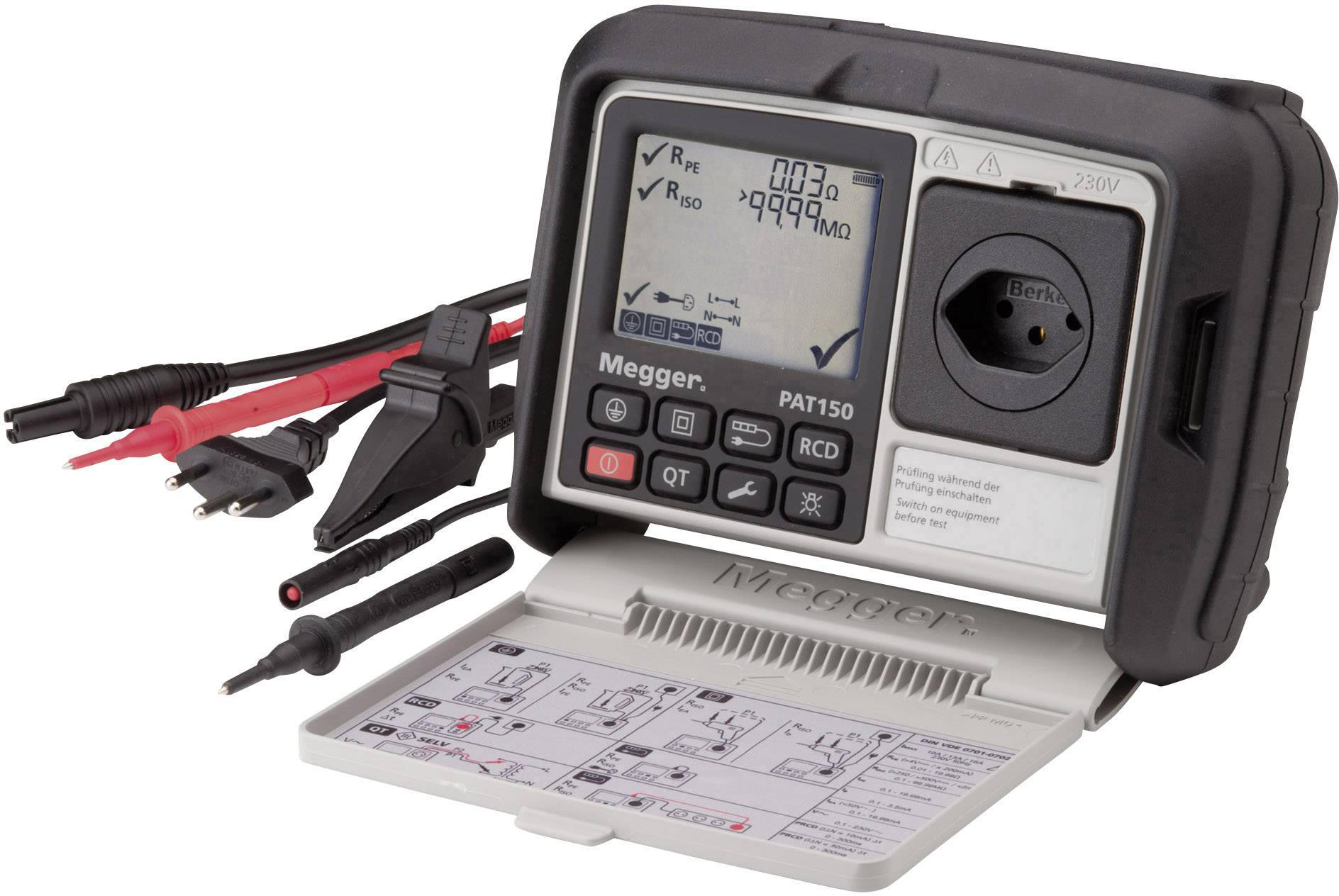

Megger PAT150R tester naprav VDE standard 0701-0702
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti
Megger PAT150R tester naprav DIN VDE 0701-0702, regulacija DGUV 3, BGV A3, EN 62638
- Majhen in kompakten tester gospodinjskih aparatov
- Deluje na baterije, priključek na električno omrežje ni potreben
- Tester aparatov PAT150R je opremljen z baterijami za ponovno polnjenje in polnilnikom.
- Robustno ohišje z gumijasto ojačitvijo in zaščitnim pokrovom za zaščito zaslona
- Vnaprej določeni preskusni postopki za DUT-je razreda I, razreda II in podaljške
- Jasna indikacija uspešno/neuspešno
- Kartica za hitro pomoč v pokrovu naprave
- Možne so meritve toka zaščitnega vodnika in toka dotika pri delovanju z omrežno napetostjo
- Priložene baterije in polnilec
Tehnične specifikacije
- Merjenje upora zaščitnega vodnika z ± 200 mA (DC)
- Merjenje izolacijske upornosti s 500 V in 250 V (DC)
- Merjenje ekvivalentnega uhajalnega toka s približno 30 V (AC)
- Linijski preskus (kratek in odprti tok L / N)
- Merjenje toka zaščitnega vodnika (metoda merjenja diferenčnega toka)
- Merjenje dotika trenutnega toka (metoda neposrednega merjenja)
- Prenosni testi RCD (PRCD)
- Merjenje napetosti s SELV in PELV
- Vrsta izdelka
tester naprav
delovni standardi (lastni)
- Merilna kategorija
CAT II 300 V
- Vmesniki
noben
- Mere
(D x Š x V) 148 x 203 x 78 mm
- Teža
1.3 kg
IP40
- Merilno območje (VDE)
zaščitni vodnik-upornost
tok zaščitnega vodnika
izolacijski upor
nadomeščanje uhajajočega toka
kontaktni tok
test inšatalacij
- DIN standard
DIN EN 62638
- Vrsta zaslona
digitalni (LCD)
- Širina
203 mm
- Višina
78 mm
- Dolžina
148 mm
- Preiskusni postopek
samodejno
- Napajanje
baterijsko napajanje
230 v/ac
- Pomnilnik
ne
- Vrsta
PAT150R
- VDE standard
0701-0702
- Značilnosti
RCD/FI test
- Pomnilnik
-
- Prikaz (podrobnosti)
Zaslon LC z osvetlitvijo ozadja, prikaz izmerjenih vrednosti, mejnih vrednosti, simboli za preteklo / neuspešno
- Vmesniki
-
- Norme
DIN VDE 0701-0702, regulacija DGUV 3, BGV A3, EN 62638
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1233913 Megger PAT150R tester naprav VDE standard 0701-0702
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1233913 Megger PAT150R tester naprav VDE standard 0701-0702
Opis
S tem testerjem naprav lahko hitro in priročno izvedete teste, neodvisne od električnega omrežja, v skladu z DIN VDE 0701-0702 (predpis DGUV 3, BGV A3). S tem testerjem naprav na baterijski pogon lahko izvajate osnovne preizkuse, kot so upornost zaščitnega vodnika, upornost izolacije in ekvivalentni tok uhajanja, tudi brez omrežne napetosti. Vnaprej določeni testni postopki izpraševalcem olajšajo izbiro testnega postopka, kar omogoča hitro razvrščanje testnih postavk v razred I ali razred II. Obstaja tudi preskusno zaporedje za podaljške in kabelske kolute, tako da je te DUT, ki so v praksi zelo pogosti, mogoče preizkusiti zelo hitro in enostavno.
Poleg tega lahko tester naprav PAT150R izvaja tudi meritve toka zaščitnega vodnika in toka dotika z omrežno napetostjo, da lahko zanesljivo merimo testne objekte z elektronskimi stikali. Če je tester aparata PAT150 napajan z omrežno napetostjo, se samodejno meri tok zaščitnega vodnika (metoda merjenja diferenčnega toka) ali tok dotika (metoda neposrednega merjenja) namesto enakovrednega merjenja toka uhajanja.
Tester naprav PAT150R lahko deluje tako z baterijami kot z baterijami za ponovno polnjenje, baterije za polnjenje in polnilec so vključeni v obseg dobave.
Besedilo je strojno prevedeno.
Poleg tega lahko tester naprav PAT150R izvaja tudi meritve toka zaščitnega vodnika in toka dotika z omrežno napetostjo, da lahko zanesljivo merimo testne objekte z elektronskimi stikali. Če je tester aparata PAT150 napajan z omrežno napetostjo, se samodejno meri tok zaščitnega vodnika (metoda merjenja diferenčnega toka) ali tok dotika (metoda neposrednega merjenja) namesto enakovrednega merjenja toka uhajanja.
Tester naprav PAT150R lahko deluje tako z baterijami kot z baterijami za ponovno polnjenje, baterije za polnjenje in polnilec so vključeni v obseg dobave.
Besedilo je strojno prevedeno.
Izvedba
- Samodejno preskusno zaporedje za razred I, razred II in podaljške
- LC zaslon z osvetlitvijo zaslona (osvetlitev ozadja)
- Prikaz odčitkov, omejitev, simbolov uspešno/neuspešno
- Samo en priključek sonde za zaščitni vodnik, izolacijski upor in tok na dotik
- Izvedba individualnih testov (hitri test)
- Možnost nastavitve mejnih vrednosti in časov merjenja z uporabo nastavitve
Obseg dostave
- Testirna naprava Megger 1003-434 DIN VDE 0701-0702, DGUV 3, BGV A3, EN 62638
