Name: MERZ M-A 80 (ML/NHOO) povezovalna omara MZ69016 400 V 100 A
Brand: MERZ
SKU: 3521762

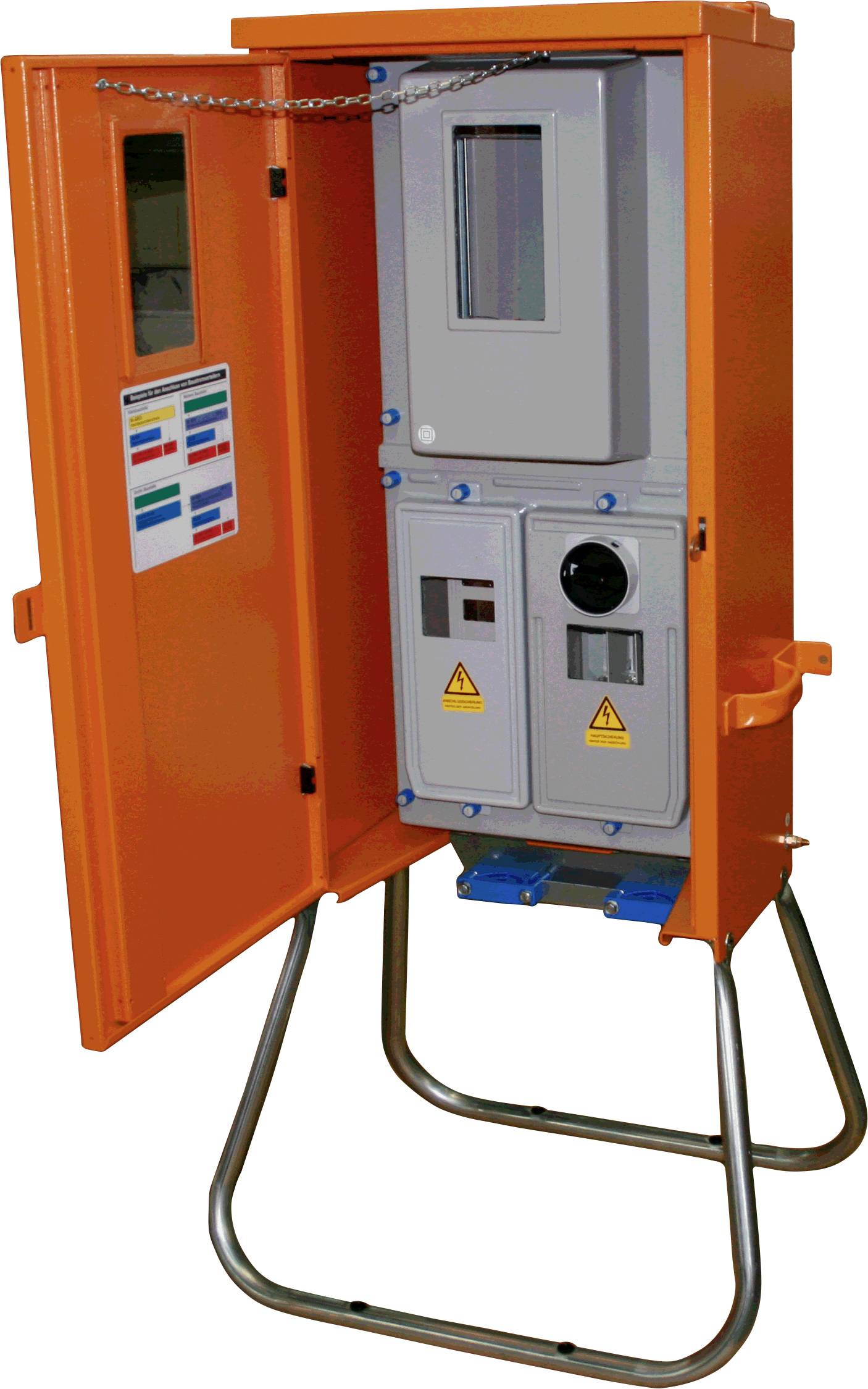

Odprta oranžna industrijska električna omarica z različnimi kontrolami in varnostnimi opozorili, nameščena na kovinski podstavek.

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

MERZ M-A 80 (ML/NHOO) povezovalna omara MZ69016 400 V 100 A

Robustno ohišje iz pocinkane jeklene pločevine z vremensko odpornim prašnim premazom RAL 2000
2 vrtljiva žerjavna očesa
Merilna naprava po DIN 43870
Vsi priključki so zaščitno izolirani
Pocinkan osnovni okvir s plastičnimi tulci za zemeljske žeblje za pritrditev v tla
Standard DIN EN 61439-4

Tehnične specifikacije

Vrsta izdelka: povezovalna omara

Nazivna vhodna napetost: 400 V

Nazivni vhodni tok: 100 A

Nazivna izhodna napetost: 400 V

Vhodi: Priključek 6–35 mm²

Priključek A: priključek s sponkami

Izhodi: Priključek 10–35 mm²

Priključek B: priključek s sponkami

Norme: DIN EN 61439-4

Barva: oranžna

Mere: (Š x V x G) 500 x 1430 x 285 mm

Širina: 500 mm

Višina: 1430 mm

Globina: 285 mm

Vhodi (CEE razdelilnik): vijačna spojka

Izhodi (CEE razdelilnik): vijačna sponka

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3521762 MERZ M-A 80 (ML/NHOO) povezovalna omara MZ69016 400 V 100 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3521762 MERZ M-A 80 (ML/NHOO) povezovalna omara MZ69016 400 V 100 A

Opis

Priključna moč 55 kVA
Priključna varovalka NH00 /100 A
1 polje števca
Neposredna meritev
Odklopno stikalo NH00 / 125A

Besedilo je strojno prevedeno.

Namigi

Pozor: Priključitev mora izvesti samo usposobljen električar; tokovni transformator in transformatorski števec nista vključena v dobavo. Ni primerno za območje Vattenfall Hamburg in Vattenfall Berlin
