Name: MERZ M-AVEV 35/21-3/V1/X distribucijska omara MZB9000 400 V 63 A
Brand: MERZ
SKU: 3521763

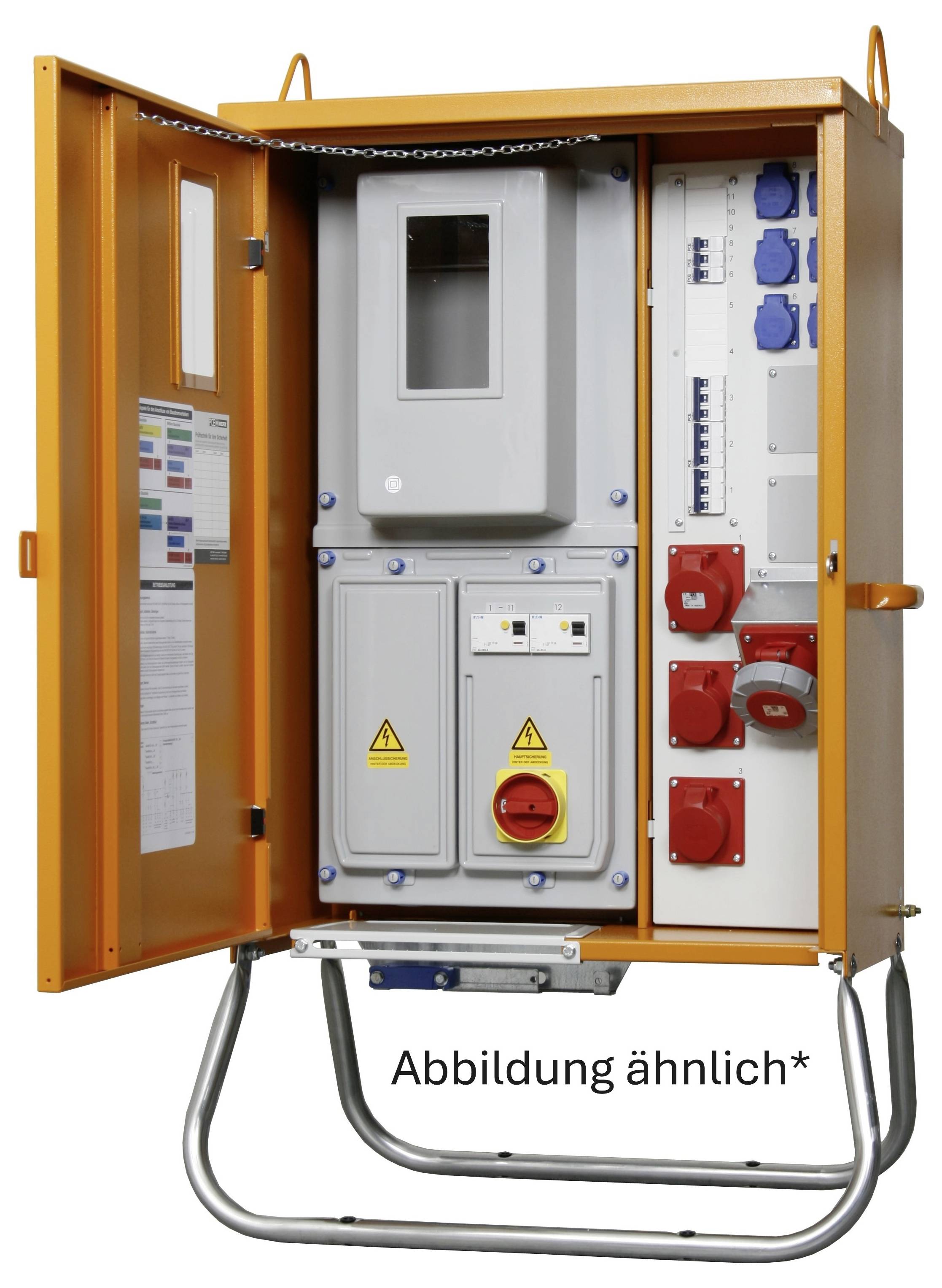

Odprta električna plošča z različnimi vtičnicami in stikali v notranjosti, pritrjena na kovinski stojalo. Zunanjost je oranžne barve z opozorilnim znakom.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

MERZ M-AVEV 35/21-3/V1/X distribucijska omara MZB9000 400 V 63 A

Robustno ohišje iz pocinkane jeklene pločevine z vremensko odpornim prašnim premazom RAL 2000
2 vrtljiva žerjavna očesa
Merilna naprava po DIN 43870
Vsi priključki so zaščitno izolirani
Pocinkan osnovni okvir s plastičnimi tulci za brušene žeblje;
Standard DIN EN 61439-4
Besedilo je strojno prevedeno.

Tehnične specifikacije

Vrsta izdelka: distribucijska omara

Nazivna vhodna napetost: 400 V

Nazivni vhodni tok: 63 A

Nazivna izhodna napetost: 400 V

Vhodi: Priključek 6–35 mm²

Priključek A: vijačna sponka

Priključek B: CEE vtičnica 16 A 5-polna
CEE vtičnica 32 A 5-polna
varnostna vtičnica

Število CEE vtičnic: 3

Število varnostnih vtičnic: 3

Norme: DIN EN 61439-4

Barva: oranžna

Mere: (Š x V x G) 710 x 1270 x 360 mm

Širina: 710 mm

Višina: 1270 mm

Globina: 360 mm

Vhodi (CEE razdelilnik): vijačna spojka

Izhodi (CEE razdelilnik): CEE spojka 16 A 5-polna
CEE spojka 32 A 5-polna
sklopka z zaščitnim kontaktom

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3521763 MERZ M-AVEV 35/21-3/V1/X distribucijska omara MZB9000 400 V 63 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3521763 MERZ M-AVEV 35/21-3/V1/X distribucijska omara MZB9000 400 V 63 A

Namigi

Pozor: Priključitev mora izvesti samo usposobljen električar; tokovni transformator in transformatorski števec nista vključena v dobavo. Ni primerno za območje Vattenfall Hamburg in Vattenfall Berlin
