Name: MERZ M-AVEV 63/211-6/V2/X distribucijska omara MZB9007 400 V 63 A
Brand: MERZ
SKU: 3521764

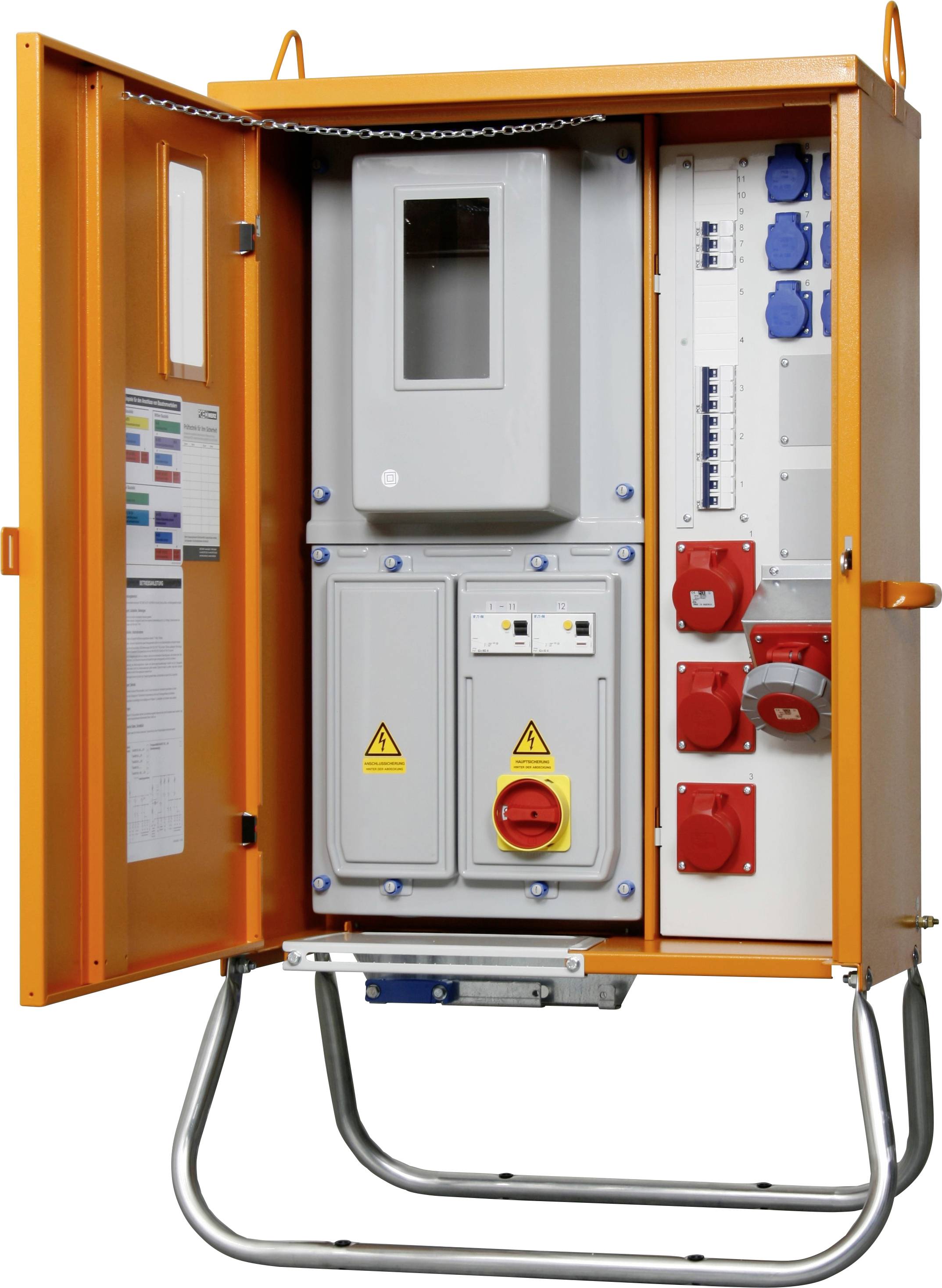

Oranžna električna razdelilna omarica z odprtimi vrati, ki prikazuje stikala, vtičnice in kontrolno ploščo; uporablja se za upravljanje oskrbe z električno energijo.

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

MERZ M-AVEV 63/211-6/V2/X distribucijska omara MZB9007 400 V 63 A

Robustno ohišje iz pocinkane jeklene pločevine z vremensko odpornim prašnim premazom RAL 2000
2 vrtljiva žerjavna očesa
Merilna naprava po DIN 4387
Vsi priključki so zaščitno izolirani
Pocinkan osnovni okvir s plastičnimi tulci za zemeljske žeblje za pritrditev v tla
Standard DIN EN 61439-4

Tehnične specifikacije

Vrsta izdelka: distribucijska omara

Nazivna vhodna napetost: 400 V

Nazivni vhodni tok: 63 A

Nazivna izhodna napetost: 400 V

Vhodi: Priključek 6–35 mm²

Priključek A: vijačna sponka

Priključek B: CEE vtičnica 16 A 5-polna
CEE vtičnica 32 A 5-polna
CEE vtičnica 63 A 5-polna
varnostna vtičnica

Število CEE vtičnic: 4

Število varnostnih vtičnic: 6

Norme: DIN EN 61439-4

Barva: oranžna

Mere: (Š x V x G) 710 x 1270 x 360 mm

Širina: 710 mm

Višina: 1270 mm

Globina: 360 mm

Vhodi (CEE razdelilnik): vijačna spojka

Izhodi (CEE razdelilnik): CEE spojka 16 A 5-polna
CEE spojka 32 A 5-polna
CEE spojka 63 A 5-polna
sklopka z zaščitnim kontaktom

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3521764 MERZ M-AVEV 63/211-6/V2/X distribucijska omara MZB9007 400 V 63 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3521764 MERZ M-AVEV 63/211-6/V2/X distribucijska omara MZB9007 400 V 63 A

Opis

Priključna razdelilna omara 44 kVA
Lokacija števca: 1
Glavno stikalo (upravljanje za laike): 1
Zaščita FI: 1x63/0,3A tip B, 1x63/0,03A tip B
5-polne CEE vtičnice: 2x16A, 1x32A in 1x63A
Varnostne vtičnice: 6
Odklopnik: 2x16A C 3-polni
1x32A C 3-pinski; 3x16A C 1-pinski

Besedilo je strojno prevedeno.

Namigi

Pozor: Priključitev mora izvesti samo usposobljen električar; tokovni transformator in transformatorski števec nista vključena v dobavo. Ni primerno za območje Vattenfall Hamburg in Vattenfall Berlin
