Name: MERZ M-EV 32/21-6/G/X distribucijska omara MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

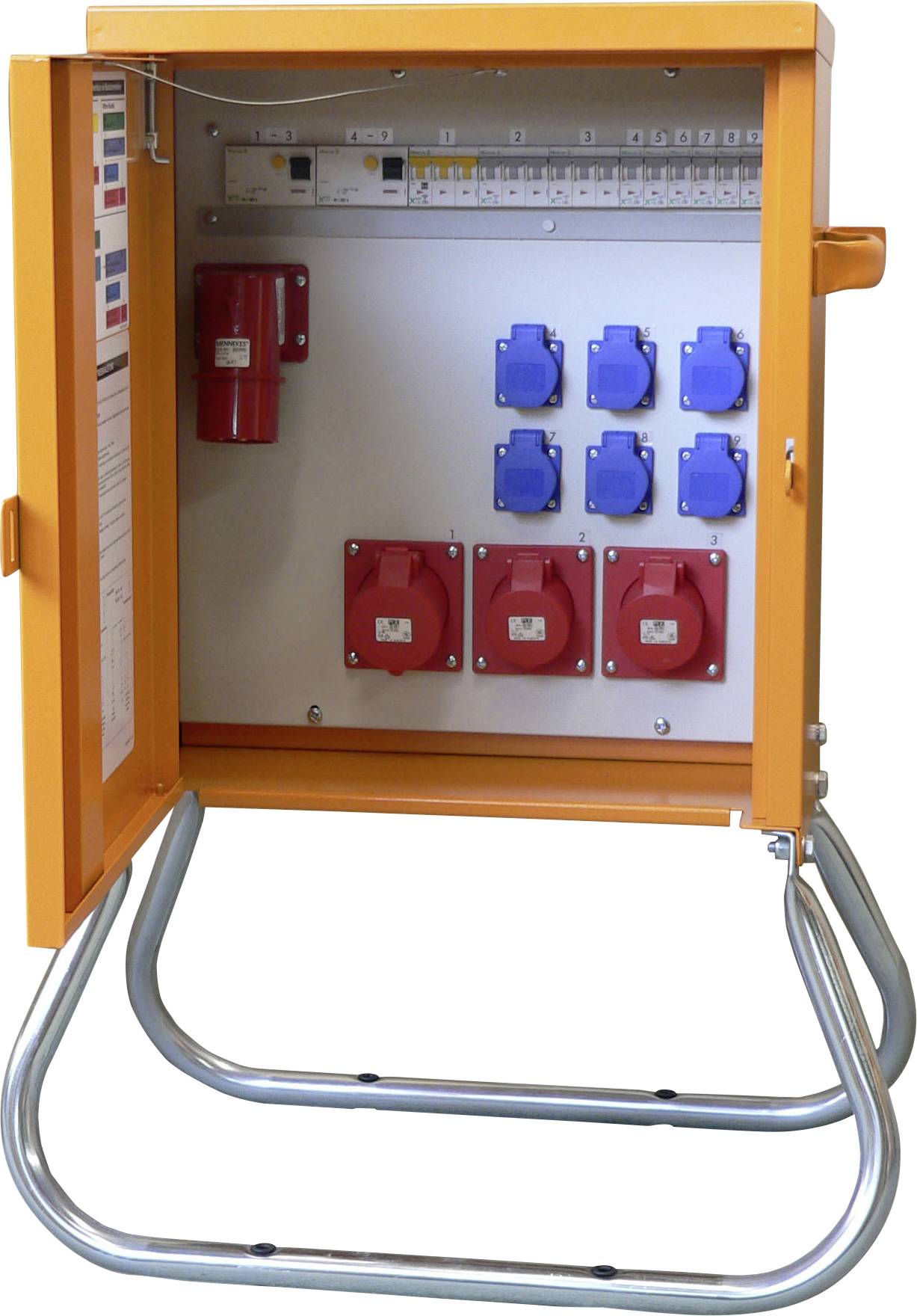

»Odprt električni porazdelilnik z oranžno ohišjem, ki prikazuje varovalke, rdeče in modre električne vtičnice ter električno napeljavo v notranjosti.«

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

MERZ M-EV 32/21-6/G/X distribucijska omara MZB9075 400 V 32 A

Robustno ohišje iz pocinkane jeklene pločevine z vremensko odpornim prašnim premazom RAL 2000
2 vrtljiva žerjavna očesa
Merilna naprava po DIN 43870
Vsi priključki so zaščitno izolirani
Pocinkan osnovni okvir s plastičnimi tulci za zemeljske žeblje za pritrditev v tla
Standard DIN EN 61439-4

Tehnične specifikacije

Vrsta izdelka: distribucijska omara

Nazivna vhodna napetost: 400 V

Nazivni vhodni tok: 32 A

Nazivna izhodna napetost: 400 V

Vhodi: CEE 32 A 5-pinski

Priključek A: CEE vtičnica 32 A 5-polna

Priključek B: CEE vtičnica 16 A 5-polna
CEE vtičnica 32 A 5-polna
varnostna vtičnica

Število CEE vtičnic: 3

Število varnostnih vtičnic: 6

Norme: DIN EN 61439-4

Barva: oranžna

Mere: (Š x V x G) 500 x 900 x 285 mm

Širina: 500 mm

Višina: 900 mm

Globina: 285 mm

Vhodi (CEE razdelilnik): CEE vtič 32 A 5-polni

Izhodi (CEE razdelilnik): sklopka z zaščitnim kontaktom
CEE spojka 16 A 5-polna
CEE spojka 32 A 5-polna

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3521765 MERZ M-EV 32/21-6/G/X distribucijska omara MZB9075 400 V 32 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3521765 MERZ M-EV 32/21-6/G/X distribucijska omara MZB9075 400 V 32 A

Opis

Končna razdelilna omara 22 kVA
Priključni vtič: 1x CEE 32A 5-pinski.
Zaščitno stikalo na preostali tok: 1x40/0,03A tip B,
1x40/0,03A tip A
CEE vtičnice 5-polne: 2x16A, 1x32A,
Varnostne vtičnice: 6
Odklopnik: 2x16A C 3-polni;
1x32A C 3-pinski; 6x16A C 1-pinski

Besedilo je strojno prevedeno.
